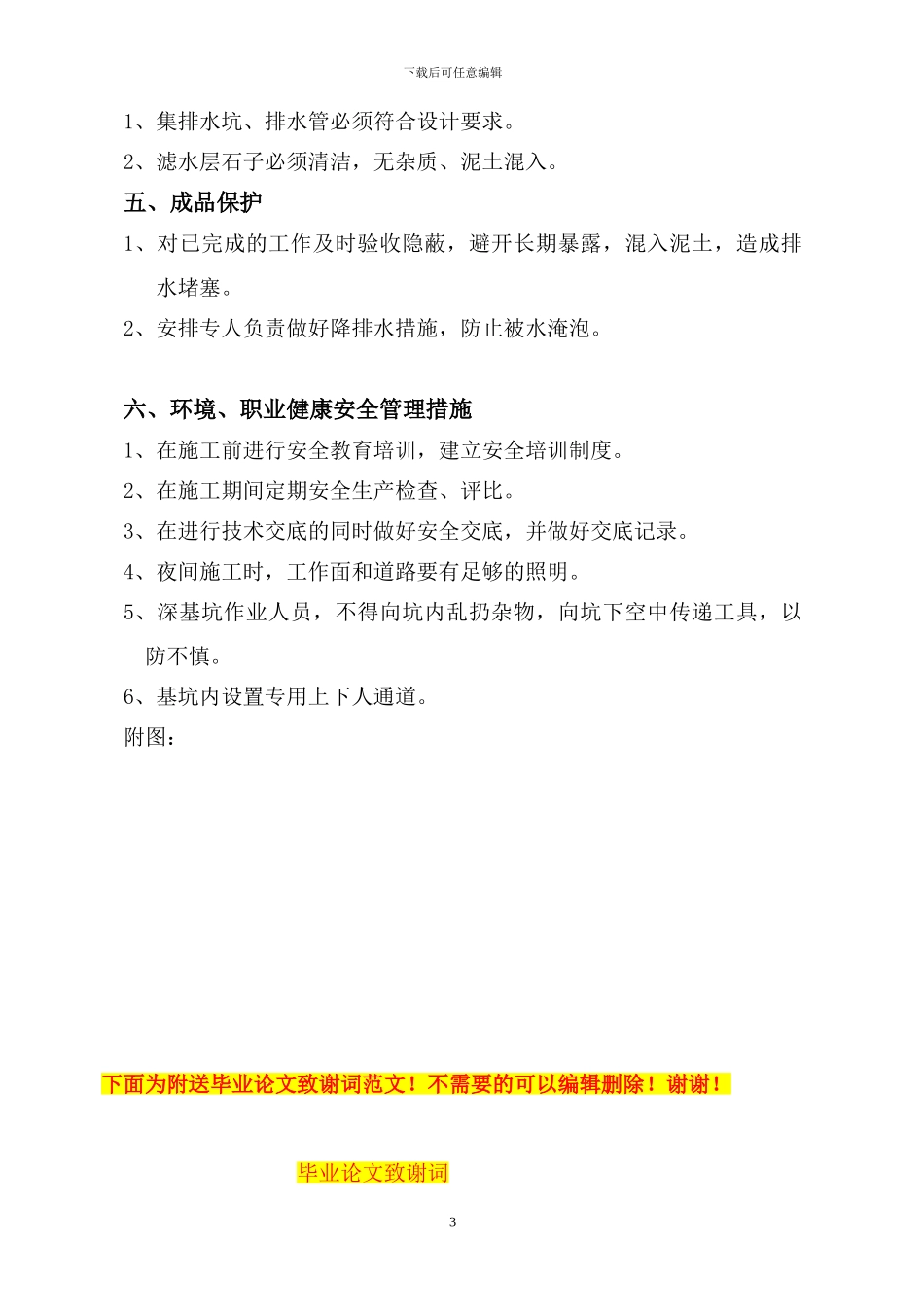

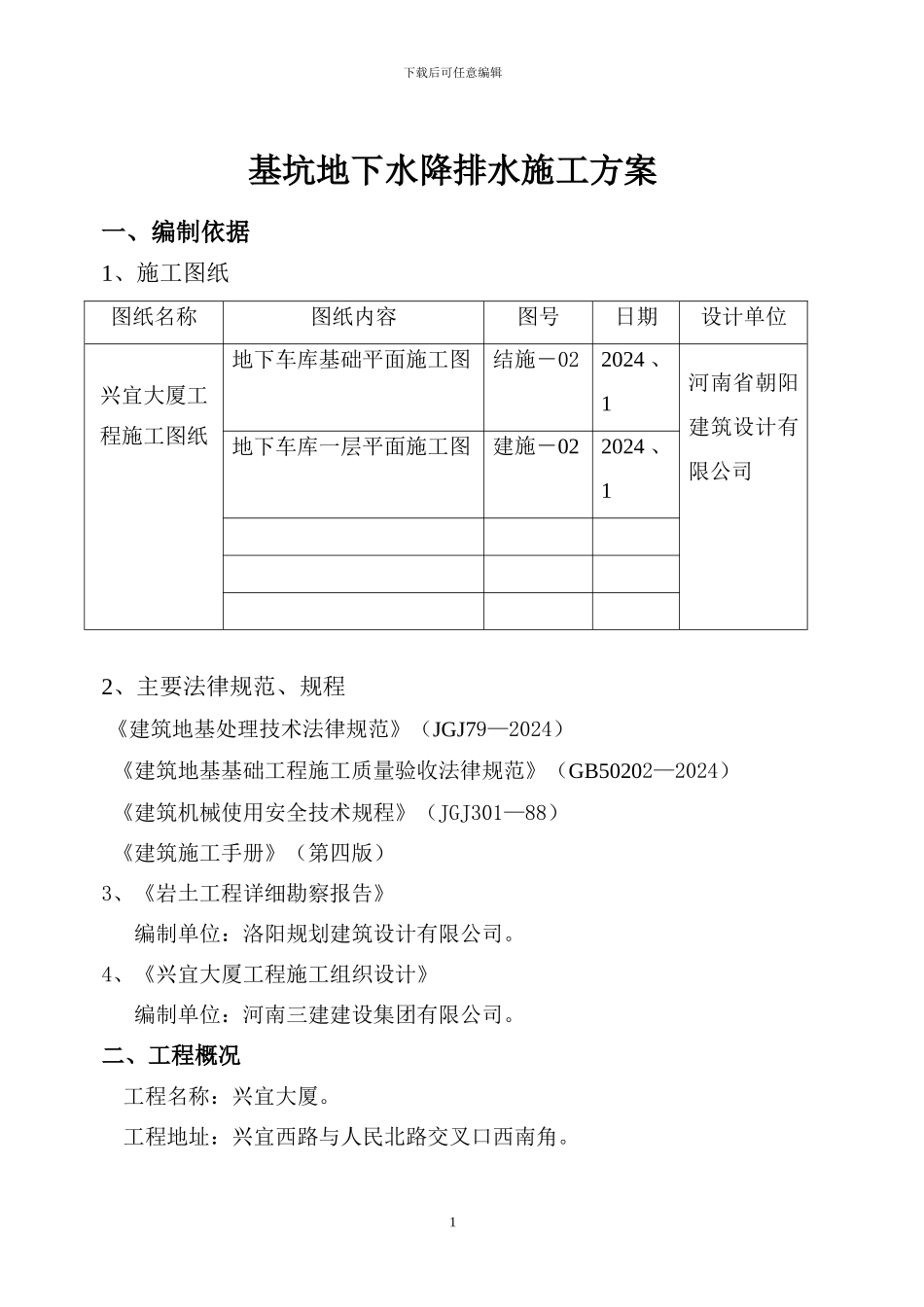

下载后可任意编辑基坑地下水降排水施工方案一、编制依据1、施工图纸图纸名称图纸内容图号日期设计单位兴宜大厦工程施工图纸地下车库基础平面施工图结施－022024 、1河南省朝阳建筑设计有限公司地下车库一层平面施工图建施－022024 、12、主要法律规范、规程 《建筑地基处理技术法律规范》（JGJ79—2024） 《建筑地基基础工程施工质量验收法律规范》（GB50202—2024） 《建筑机械使用安全技术规程》（JGJ301—88） 《建筑施工手册》（第四版） 3、《岩土工程详细勘察报告》编制单位：洛阳规划建筑设计有限公司。4、《兴宜大厦工程施工组织设计》编制单位：河南三建建设集团有限公司。二、工程概况 工程名称：兴宜大厦。 工程地址：兴宜西路与人民北路交叉口西南角。 1下载后可任意编辑建设单位：河南昶瑞房地产开发有限公司。 设计单位：河南省朝阳建筑设计有限公司。 勘察单位：洛阳规划建筑设计有限公司。 监理单位：河南省中原建设监理中心有限公司。施工单位：河南三建建设集团有限公司。建筑面积：30000㎡结构层数：地下一层为车库，1～4 层为商业网点，4 层以上为商住两用。基础形式：筏板基础三、降水排水施工措施 1、根据业主提供的《岩石工程详细勘察报告》，结合施工现场的自然地形和基础类型及埋深深度情况，确定地下水位埋深 3.5～4.1 米之间，相对标高为 192.30m，地下水流向由西向东，属孔隙潜水，补给来源主要为大气降水、洛河水、山前孔隙水，水量丰沛，含水层为第层卵石。2、 在距主楼筏板基础外 1 米处设置集水井，井直径 400mm,深 2m(相当于坑底标高)，用直径 400mm 成品砼管护壁，底部放 2m 长滤水管，井底放 500mm 高碎石作为滤水层，利用潜水泵抽排水，待基础筏板完成后用膨胀砼浇筑将其封死。井点布置详见附图。3.根据现场实际情况，东、北面可直接排入市政排水道，南面、西面用直径 200mmpvc 管（在每个井点位置设一个三通）加 5%坡度排向市政排水道。此方法施工简便，快速有效，造价低。 4、利用消防电梯集水坑设置一个集水井，井直径 400mm，深 2m(相当于坑底标高)，用直径 400mm 成品砼管护壁，底部放 2m 长滤水管，井底放 500mm 高碎石作为滤水层，利用潜水泵抽排水，待基础筏板完成后用膨胀砼浇筑将其封死。四、质量标准2下载后可任意编辑1、集排水坑、排水管必须符合设计要求。2、滤水层石子必须清洁，无杂质、泥土混入。五、成品保护1、对已完成的工作及时验收隐蔽，避开...
