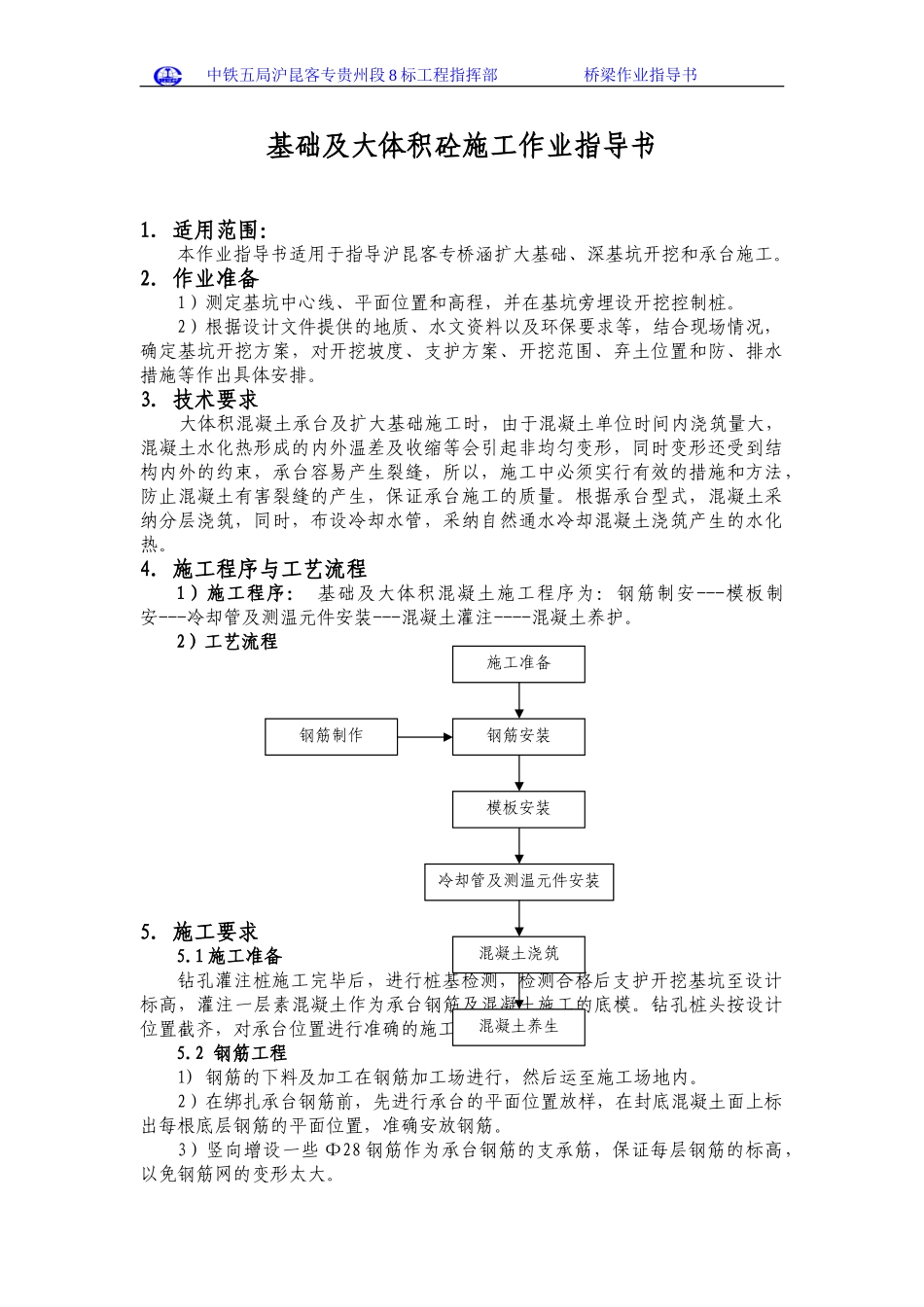

中铁五局沪昆客专贵州段 8 标工程指挥部 桥梁作业指导书基础及大体积砼施工作业指导书1. 适用范围：本作业指导书适用于指导沪昆客专桥涵扩大基础、深基坑开挖和承台施工。2. 作业准备1）测定基坑中心线、平面位置和高程，并在基坑旁埋设开挖控制桩。2）根据设计文件提供的地质、水文资料以及环保要求等，结合现场情况，确定基坑开挖方案，对开挖坡度、支护方案、开挖范围、弃土位置和防、排水措施等作出具体安排。3. 技术要求 大体积混凝土承台及扩大基础施工时，由于混凝土单位时间内浇筑量大，混凝土水化热形成的内外温差及收缩等会引起非均匀变形，同时变形还受到结构内外的约束，承台容易产生裂缝，所以，施工中必须实行有效的措施和方法，防止混凝土有害裂缝的产生，保证承台施工的质量。根据承台型式，混凝土采纳分层浇筑，同时，布设冷却水管，采纳自然通水冷却混凝土浇筑产生的水化热。4. 施工程序与工艺流程1）施工程序： 基础及大体积混凝土施工程序为：钢筋制安---模板制安---冷却管及测温元件安装---混凝土灌注----混凝土养护。2）工艺流程5. 施工要求5.1 施工准备钻孔灌注桩施工完毕后，进行桩基检测，检测合格后支护开挖基坑至设计标高，灌注一层素混凝土作为承台钢筋及混凝土施工的底模。钻孔桩头按设计位置截齐，对承台位置进行准确的施工测量放线。5.2 钢筋工程1) 钢筋的下料及加工在钢筋加工场进行，然后运至施工场地内。2）在绑扎承台钢筋前，先进行承台的平面位置放样，在封底混凝土面上标出每根底层钢筋的平面位置，准确安放钢筋。3）竖向增设一些 Φ28 钢筋作为承台钢筋的支承筋，保证每层钢筋的标高，以免钢筋网的变形太大。施工准备钢筋安装模板安装冷却管及测温元件安装钢筋制作混凝土浇筑混凝土养生下载后可任意编辑4）在绑扎承台顶网钢筋时，将墩身的竖向钢筋预埋，预埋件的位置采纳型钢定位架定位，确保预埋位置，经复测无误后方可进行混凝土的浇筑。5.3 模板工程本标段桥承台均埋置在地面线以下，故承台外观并没特别要求。施工用模板拟采纳 1.5m×0.3m 的定型钢模拼装成大块钢模，再运至现场拼装。采纳 Φ50钢管作为模板的横、竖加劲肋肋。模板内侧用预制的同标号砂浆垫块垫于承台钢筋与模板间，以保证保护层厚度；外侧用型钢或方木与基坑壁撑紧，保证位置准确。在承台四周用 Φ50 钢管搭设脚手架，便于模板安装及混凝土浇筑。5.4 冷却管及测温元件的安装1）冷却管采纳 Φ25 焊接钢管，接头...
