基础筏板及基础梁分项工程施工方案VIP免费

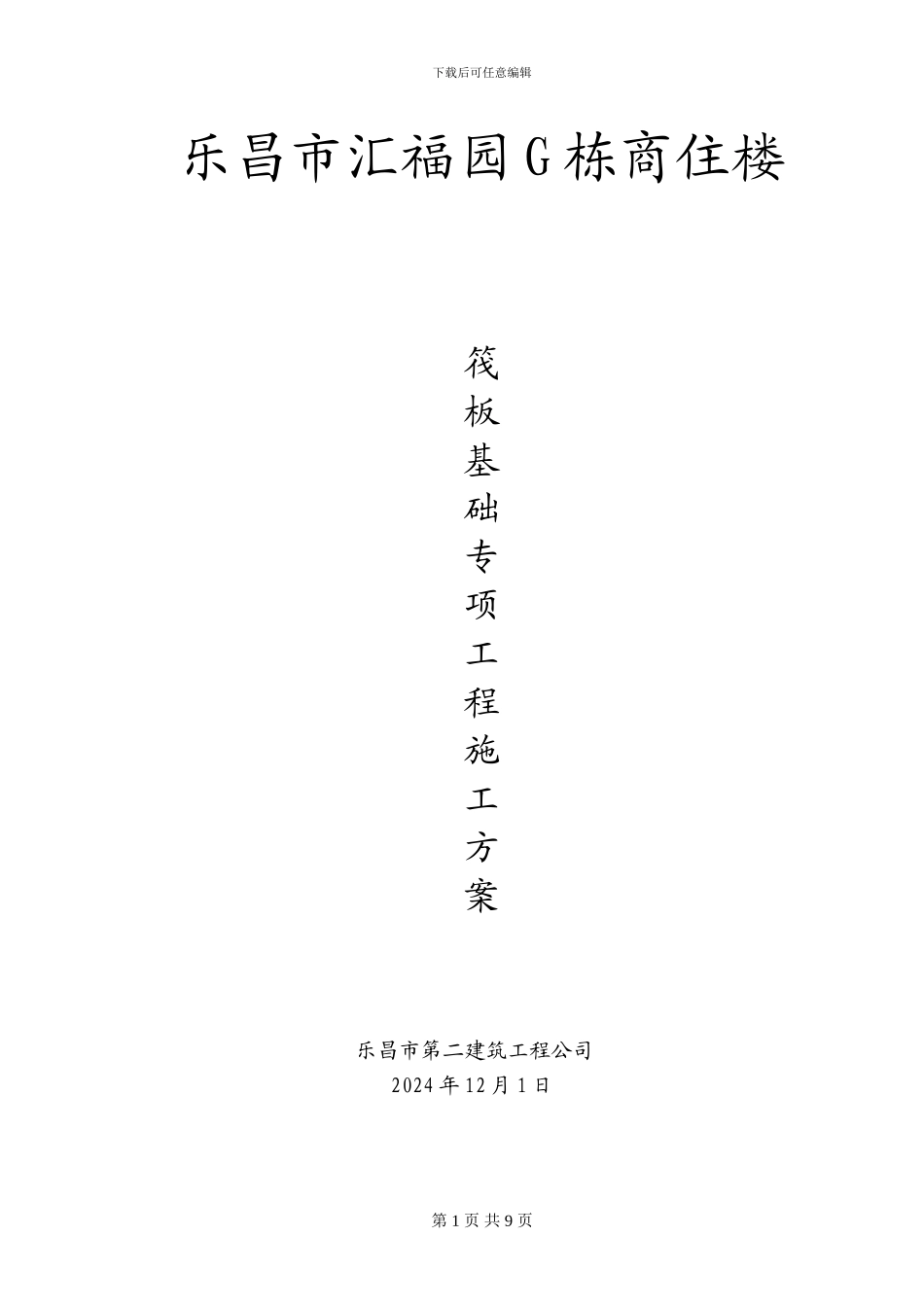

下载后可任意编辑乐昌市汇福园 G 栋商住楼筏板基础专项工程施工方案乐昌市第二建筑工程公司 2024 年 12 月 1 日第 1 页 共 9 页下载后可任意编辑乐昌市汇福园 G 栋商住楼筏板基础专项工程施工方案一、 工程概况及主要工程量： 本工程基础设计为钢筋砼无梁式筏板基础。筏板平面呈正方形，筏板厚 1100mm，板面标高-1.60m。长度 30.5m，宽度 21.30m。砼标号为 C30，总方量为 663m3，双层双向 22@200 钢筋网，按 1000*1000 设 Ф16 架立筋，并与上下钢筋网焊接。所用钢筋量大约 48.5t。在A、B、C、三区筏板底部配置一定数量的加强筋 Ф14@200。筏板基础下持力层为粘土层，地基承载力特征值不小于 180KPa。二、 施工部署及主要施工方案：模板工程工作量小，施工简便，所以不考虑划分施工段，整体为一个施工段；钢筋及砼浇筑工程，组织简单流水施工。钢筋工程经自检、隐检验收合格后浇筑砼，主要施工方法如下：1.模板工程（1）模板采纳胶合板，垫层面清理洁净后再拼装模板，拼装前先刷好隔离剂。（隔离剂主要用机油）。外围侧模板的主要规格为 1300×1000mm、1200×1000mm。模板支撑在下部的砼垫层上，水平支撑用钢管及圆木短柱、木楔等支在四周基坑侧壁上。模板边的顺直拉线较正，轴线、截面尺寸根据垫层上的弹线检查较正。模板加固检验完成后，用水准仪定标高，在模板面上弹出砼上表面平线。作为控制砼标高的依据。（2）拆模的顺序为先拆模板的支撑管、木楔等，松连接件，再拆模板，清理，分类归堆。拆模前砼要达到一定强度，保证拆模时不损坏棱角。2.钢筋工程（1） 钢筋按型号、规格分类加垫木堆放，覆盖塑料布防雨雪。（2）圆盘条 I 级钢筋采纳冷拉的方法调直，冷拉率控制在 4%以内。（3）对于受力钢筋，II 级钢筋按设计要求做 90 度或 135 度弯钩时，弯弧内直径不小于5d。对于非焊接封闭筋末端作 135 度弯钩，弯弧内直径除不小于 2.5d 外还不应小于箍径内受力纵筋直径，弯后的平直段长度不小于 10d。（4）钢筋绑扎施工前，在基坑内搭设高约 4m 的简易棚，以遮挡雨水及防止日晒，立柱用ф50 钢 管 ， 间 距 为 3.0m ， 顶 部 纵 横 向 平 杆 均 为 Ø 50 钢 管 ， 组 成 的 管 网 孔 尺 寸 为1.5×1.5m，其上铺木板，方钢管等，在木板上覆彩条布，然后满铺草帘。钢筋绑扎工艺第 2 页 共 9 页下载后可任意编辑1、 绑扎底板下层网片钢筋（1） 根据弹好的钢筋...
