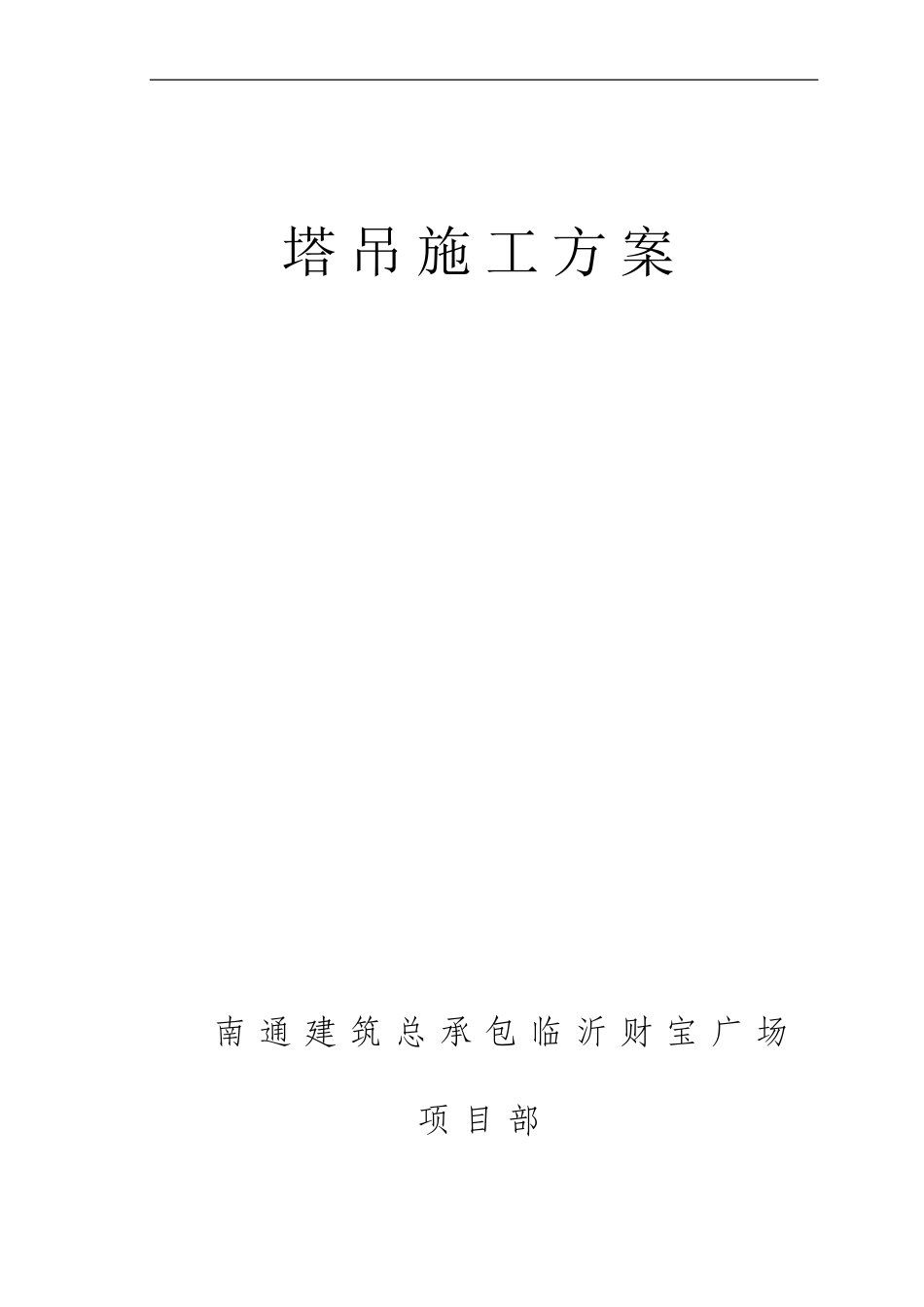

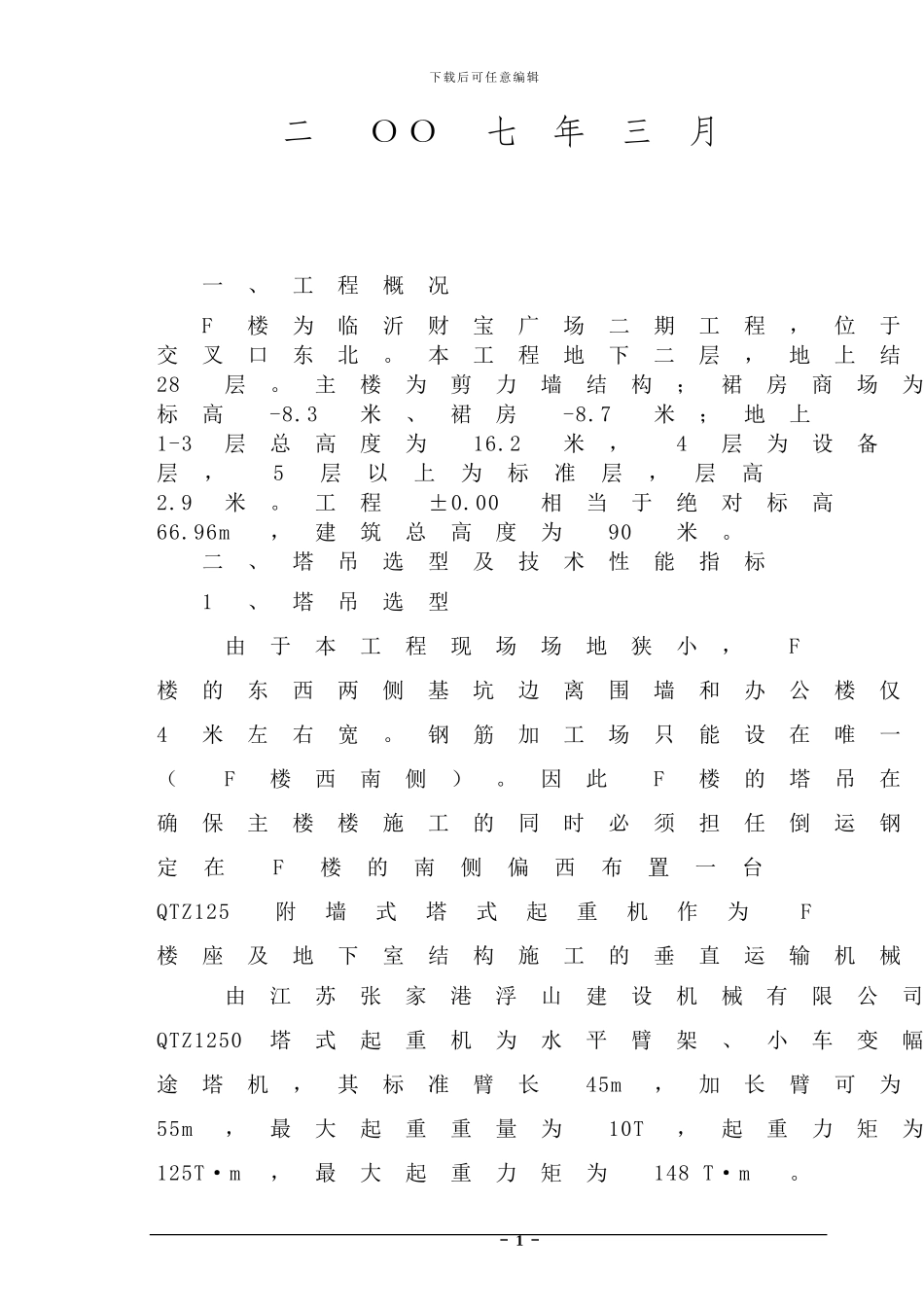

塔 吊 施 工 方 案南 通 建 筑 总 承 包 临 沂 财 宝 广 场项 目 部下载后可任意编辑二 Ο Ο 七 年 三 月一、工程概况F楼为临沂财宝广场二期工程,位于临沂市金坛路与八一路交叉口东北。本工程地下二层,地上结构28层。主楼为剪力墙结构;裙房商场为框架结构。主楼基础面标高-8.3米、裙房-8.7米;地上1-3层总高度为16.2米,4层为设备层,5层以上为标准层,层高2.9米。工程±0.00相当于绝对标高66.96m,建筑总高度为90米。二、塔吊选型及技术性能指标1、塔吊选型由于本工程现场场地狭小,F楼的东西两侧基坑边离围墙和办公楼仅4米左右宽。钢筋加工场只能设在唯一的空地(F楼西南侧)。因此F楼的塔吊在确保主楼楼施工的同时必须担任倒运钢筋、模板料具的工作。故决定在F楼的南侧偏西布置一台QTZ125附墙式塔式起重机作为F 楼座及地下室结构施工的垂直运输机械。由江苏张家港浮山建设机械有限公司生产的QTZ1250塔式起重机为水平臂架、小车变幅、上回转自升式多用途塔机,其标准臂长45m,加长臂可为55m,最大起重重量为10T,起重力矩为125T·m,最大起重力矩为148 T·m。 - 1 - 下载后可任意编辑附着后最大升高达123m,其机械性能,起重特性,机构等详见说明书。塔吊位置详见附图:三、塔基施工1、塔吊基础砼、配筋1.1根据土方开挖情况,挖至满足塔吊承载力的中风化泥岩即可。根据生产厂家的塔吊说明书要求,基础采纳6.0×6.0×1.4m钢筋砼基础,设计砼标号为C30。为加快塔吊安装速度,基础砼采纳C40。配筋详见下图:现场做二组同条件试块和一组标养试块,以确定安装塔吊时间。 1.2基础施工防水保护层浇筑完后,先绑扎基础下层钢筋网,再用汽车吊配合固定好塔吊的四个脚柱(脚柱埋入混凝土为800mm),为确保四个脚柱间位置正确先用一节标准节将四个脚柱连接。用水准仪抄测脚柱上口标高,且必须水平,误差在1mm以内,然后根据施工图纸要求绑扎该部位的裙房基础底板钢 - 2 - 下载后可任意编辑筋,最后绑扎基础钢筋上层网片和拉钩钢筋以及预留的钢筋。在砼浇筑过程中测量人员随时跟踪复测塔吊脚柱,发现偏差立即调整。2、塔吊基础验算根据山东省建工岩土工程公司出具的《鲁南MALL财宝广场岩土勘察报告显示:塔吊基础位置处于13-13'剖面70#点位附近,该处-9米以下为中风化泥岩和中风化石灰岩。最小承载力特征值为900kN/m2。2.1抗倾覆计算简图:塔基计算简图2.2非工作状态及工作状态下,作用基础诸力的偏心距应满足:非工...
