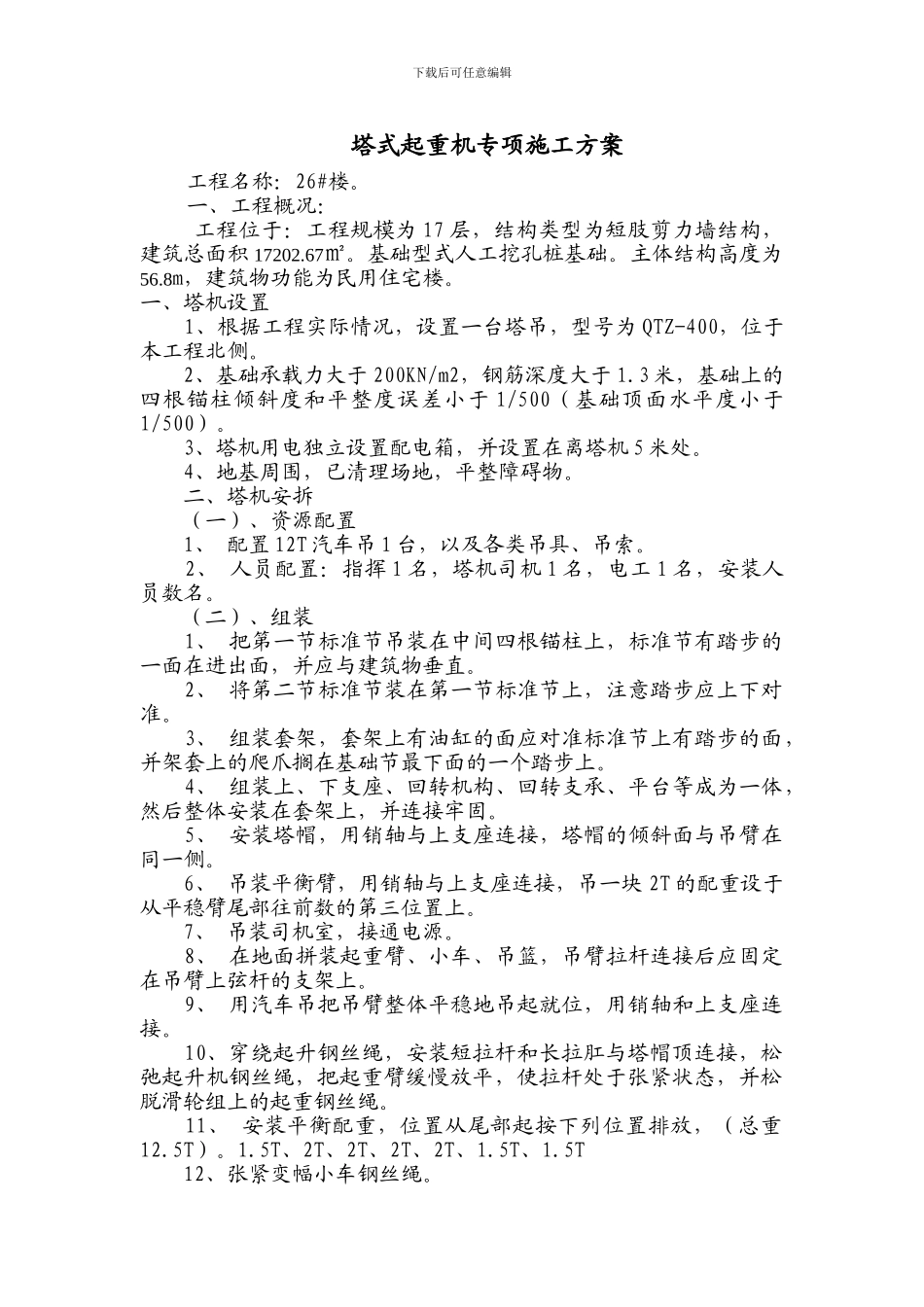

下载后可任意编辑塔式起重机专项施工方案工程名称：26#楼。一、工程概况：工程位于：工程规模为 17 层，结构类型为短肢剪力墙结构，建筑总面积 17202.67㎡。基础型式人工挖孔桩基础。主体结构高度为56.8m，建筑物功能为民用住宅楼。一、塔机设置 1、根据工程实际情况，设置一台塔吊，型号为 QTZ-400，位于本工程北侧。 2、基础承载力大于 200KN/m2，钢筋深度大于 1.3 米，基础上的四根锚柱倾斜度和平整度误差小于 1/500（基础顶面水平度小于1/500）。 3、塔机用电独立设置配电箱，并设置在离塔机 5 米处。 4、地基周围，已清理场地，平整障碍物。 二、塔机安拆 （一）、资源配置 1、 配置 12T 汽车吊 1 台，以及各类吊具、吊索。 2、 人员配置：指挥 1 名，塔机司机 1 名，电工 1 名，安装人员数名。 （二）、组装 1、 把第一节标准节吊装在中间四根锚柱上，标准节有踏步的一面在进出面，并应与建筑物垂直。 2、 将第二节标准节装在第一节标准节上，注意踏步应上下对准。 3、 组装套架，套架上有油缸的面应对准标准节上有踏步的面，并架套上的爬爪搁在基础节最下面的一个踏步上。 4、 组装上、下支座、回转机构、回转支承、平台等成为一体，然后整体安装在套架上，并连接牢固。 5、 安装塔帽，用销轴与上支座连接，塔帽的倾斜面与吊臂在同一侧。 6、 吊装平衡臂，用销轴与上支座连接，吊一块 2T 的配重设于从平稳臂尾部往前数的第三位置上。 7、 吊装司机室，接通电源。 8、 在地面拼装起重臂、小车、吊篮，吊臂拉杆连接后应固定在吊臂上弦杆的支架上。 9、 用汽车吊把吊臂整体平稳地吊起就位，用销轴和上支座连接。 10、穿绕起升钢丝绳，安装短拉杆和长拉肛与塔帽顶连接，松弛起升机钢丝绳，把起重臂缓慢放平，使拉杆处于张紧状态，并松脱滑轮组上的起重钢丝绳。 11、 安装平衡配重，位置从尾部起按下列位置排放，（总重12.5T）。1.5T、2T、2T、2T、2T、1.5T、1.5T 12、张紧变幅小车钢丝绳。下载后可任意编辑 （三）、升塔（液压顶升机构） 1、 将起重臂转到引入塔身标准节的方向（即引进横梁的正方向）。 2、 调整好爬升架导轮与塔身立柱之间的间隙，以 3-5mm 为宜，当标准节放到安装上、下支座下部的引进小车后，用吊钩在吊一个标准节上升到高处，移动小车的位置（小车约在距回转中心 10m处），具体位置可根据平衡状况确定，使塔机套架以上部分的中心落在顶升油缸上铰点的位置...
