塔式起重机安装、维修施工组织方案VIP专享VIP免费

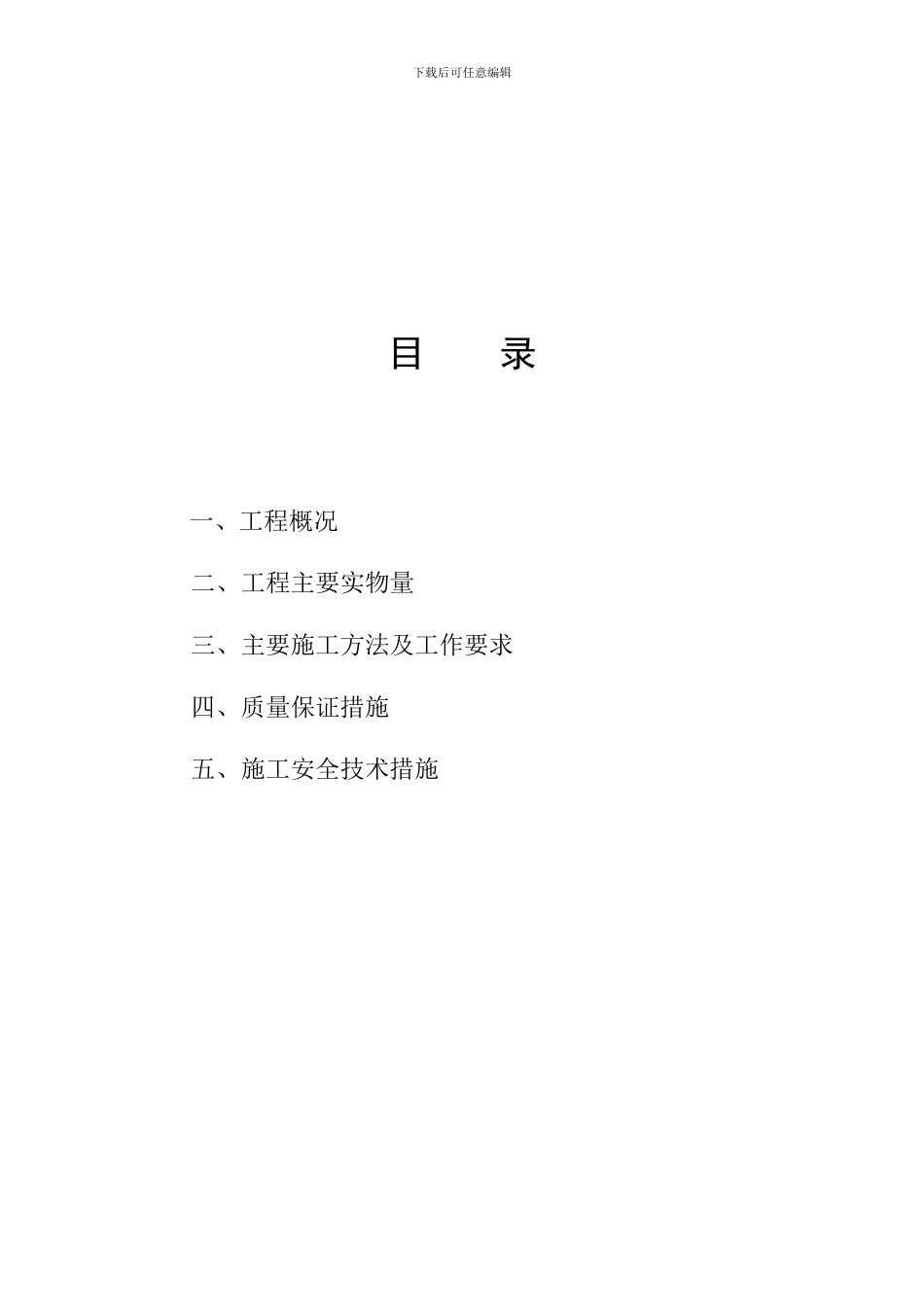

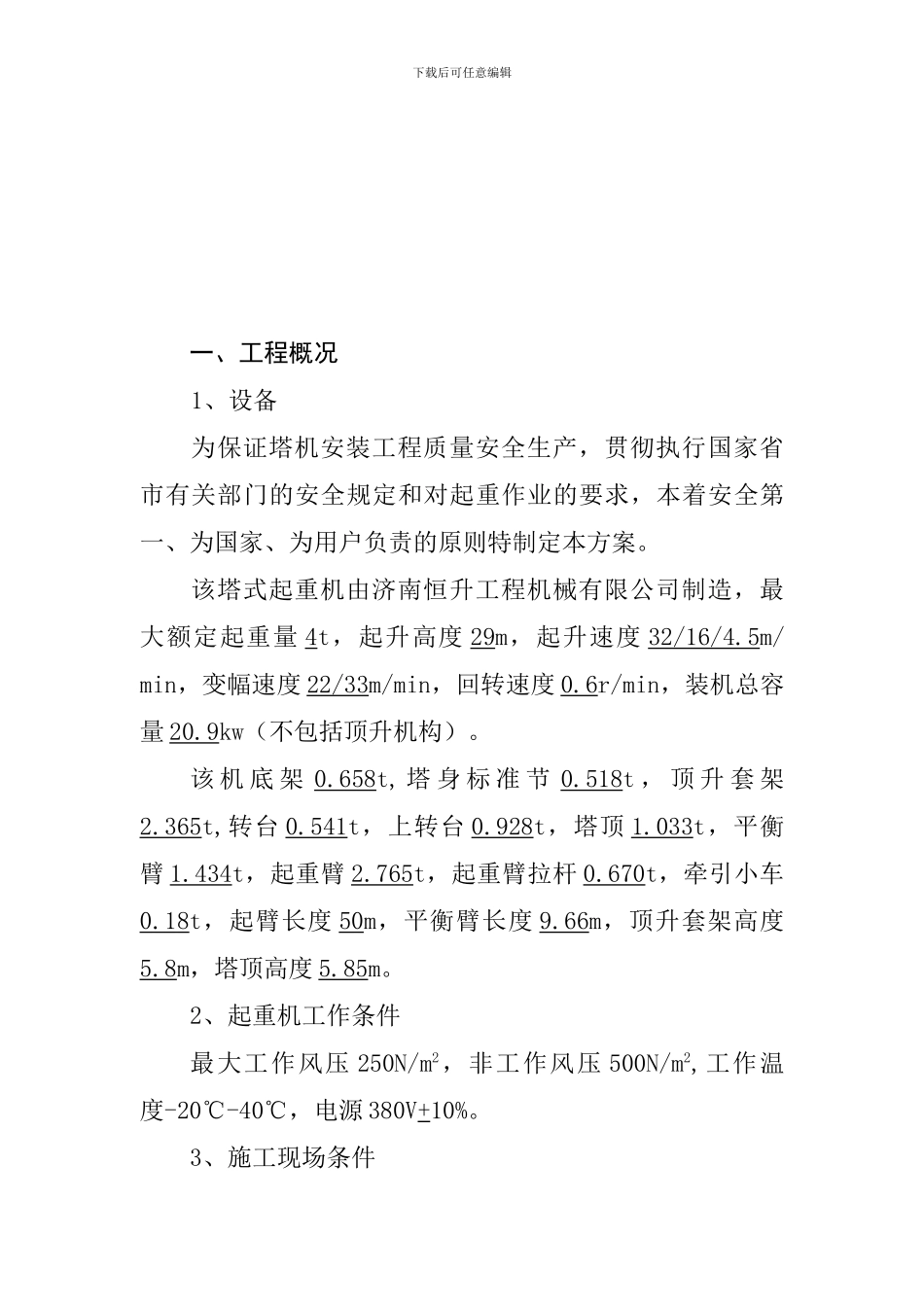

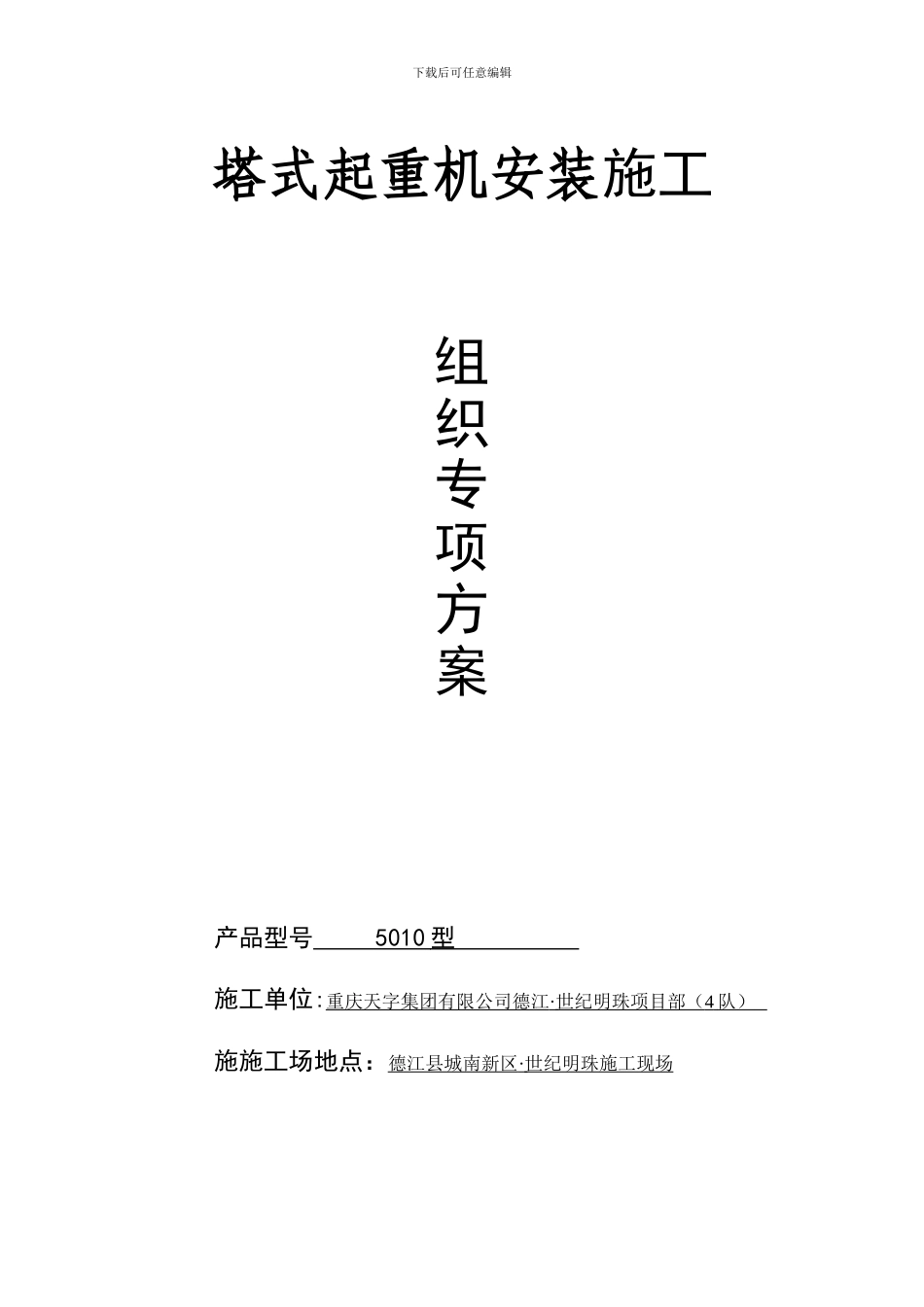

下载后可任意编辑塔式起重机安装施工组织专项方案产品型号 5010 型 施工单位:重庆天字集团有限公司德江 · 世纪明珠项目部（ 4 队） 施施工场地点：德江县城南新区 · 世纪明珠施工现场 下载后可任意编辑目 录 一、工程概况二、工程主要实物量三、主要施工方法及工作要求四、质量保证措施五、施工安全技术措施下载后可任意编辑一、工程概况1、设备为保证塔机安装工程质量安全生产，贯彻执行国家省市有关部门的安全规定和对起重作业的要求，本着安全第一、为国家、为用户负责的原则特制定本方案。该塔式起重机由济南恒升工程机械有限公司制造，最大额定起重量 4t，起升高度 29m，起升速度 32/16/4.5m/min，变幅速度 22/33m/min，回转速度 0.6r/min，装机总容量 20.9kw（不包括顶升机构）。该 机 底 架 0.658t, 塔 身 标 准 节 0.518t ， 顶 升 套 架2.365t,转台 0.541t，上转台 0.928t，塔顶 1.033t，平衡臂 1.434t，起重臂 2.765t，起重臂拉杆 0.670t，牵引小车0.18t，起臂长度 50m，平衡臂长度 9.66m，顶升套架高度5.8m，塔顶高度 5.85m。2、起重机工作条件最大工作风压 250N/m2，非工作风压 500N/m2,工作温度-20℃-40℃，电源 380V+10%。3、施工现场条件下载后可任意编辑安装地址在德江县城南新区·世纪明珠 A9 单元旁边。甲方按要求打好基础，提供汽吊车，配备所必须的工具仪器，及足够干净的施工现场，并积极配合好乙方工作保证施工用水、用电及必要的临时用房屋。二、工程主要实物量及主要设备仪器1、试塔式起重机安装主要实物量包括：塔机砼基础 24.8m3，底架吊装 3 件，塔身标准节吊装12 件，套架吊装 1 件，回转吊装 1 件，塔顶吊装 1 件，平衡臂吊装 1 件，起重臂吊装 1 件，平衡重吊装 5 件。其它：2、主要设备仪器及器具表：序号名称型号规格数量（台）精度等级完好状况备注1汽车起重机20t1完好2电焊机3151完好3气割工具3001完好4水平仪WH-DS318″12mm完好5经纬仪经Ⅲ-Z14.5″完好6钳型电流表1A完好7手拉葫芦5t完好8钢卷尺50m完好下载后可任意编辑9扳手、锤子各 1 套完好10麻绳、棕绳各 50m完好11安全带4 套完好12吊装索具1 套完好三、主要施工方法及工作要求1、安装前的准备1）拆装人员必须熟悉拆装作业方案，仔细学习《使用说明书》，掌握拆装工艺，对作业所需机械设备的性能及操作规程作全面了解。2）仔细检查安装所使用的工具、吊具、索具等。3）清点零部件...
