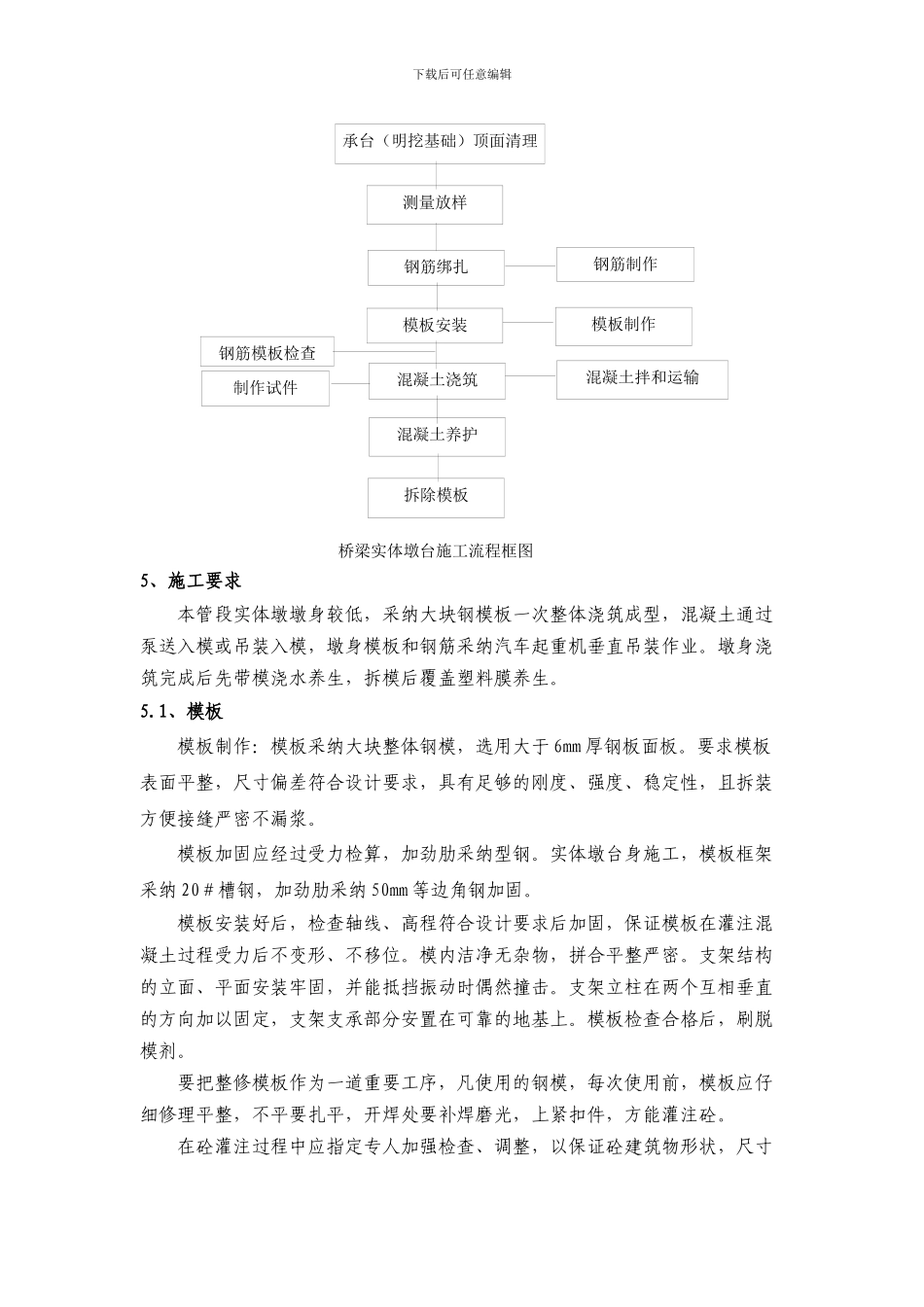

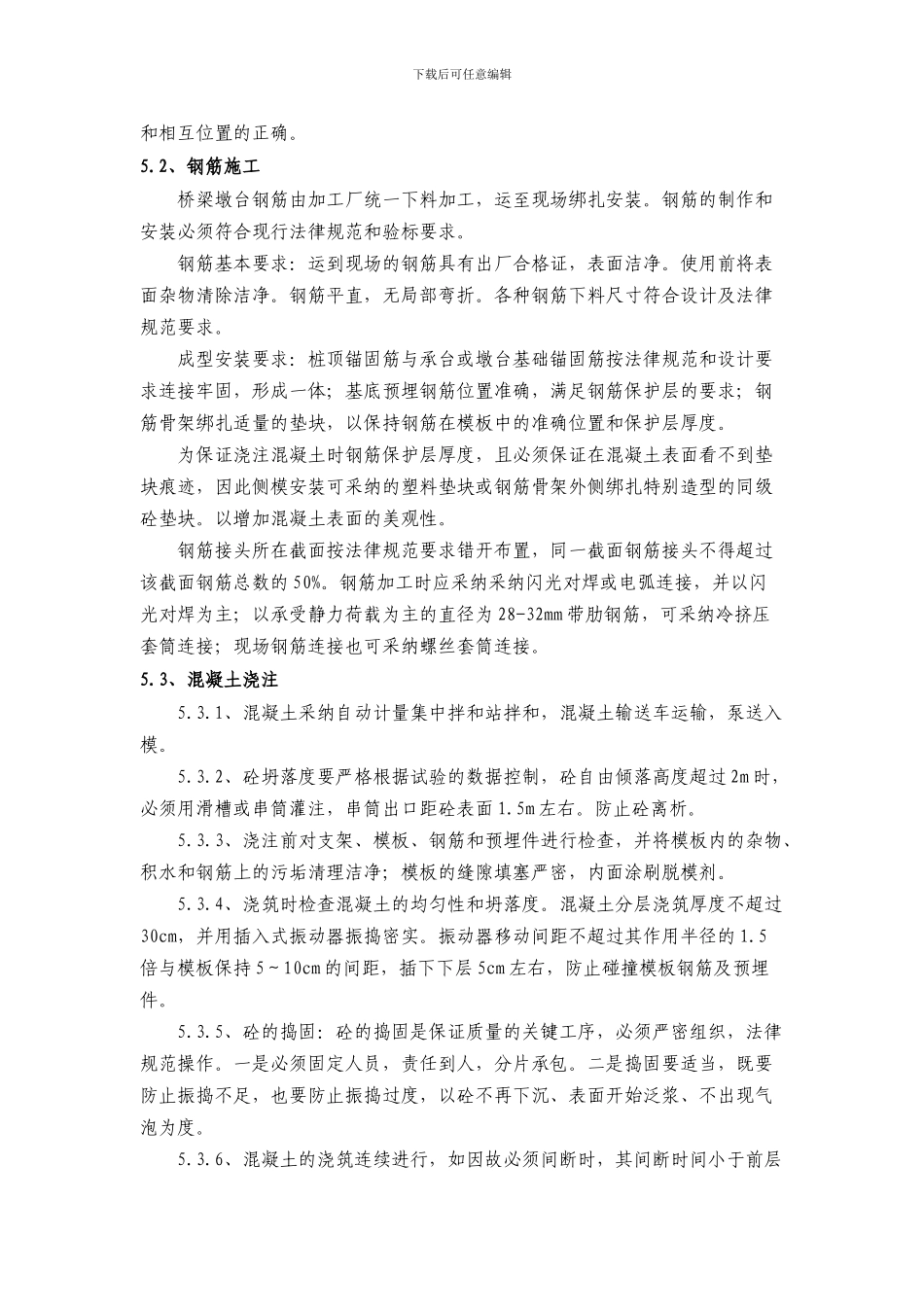

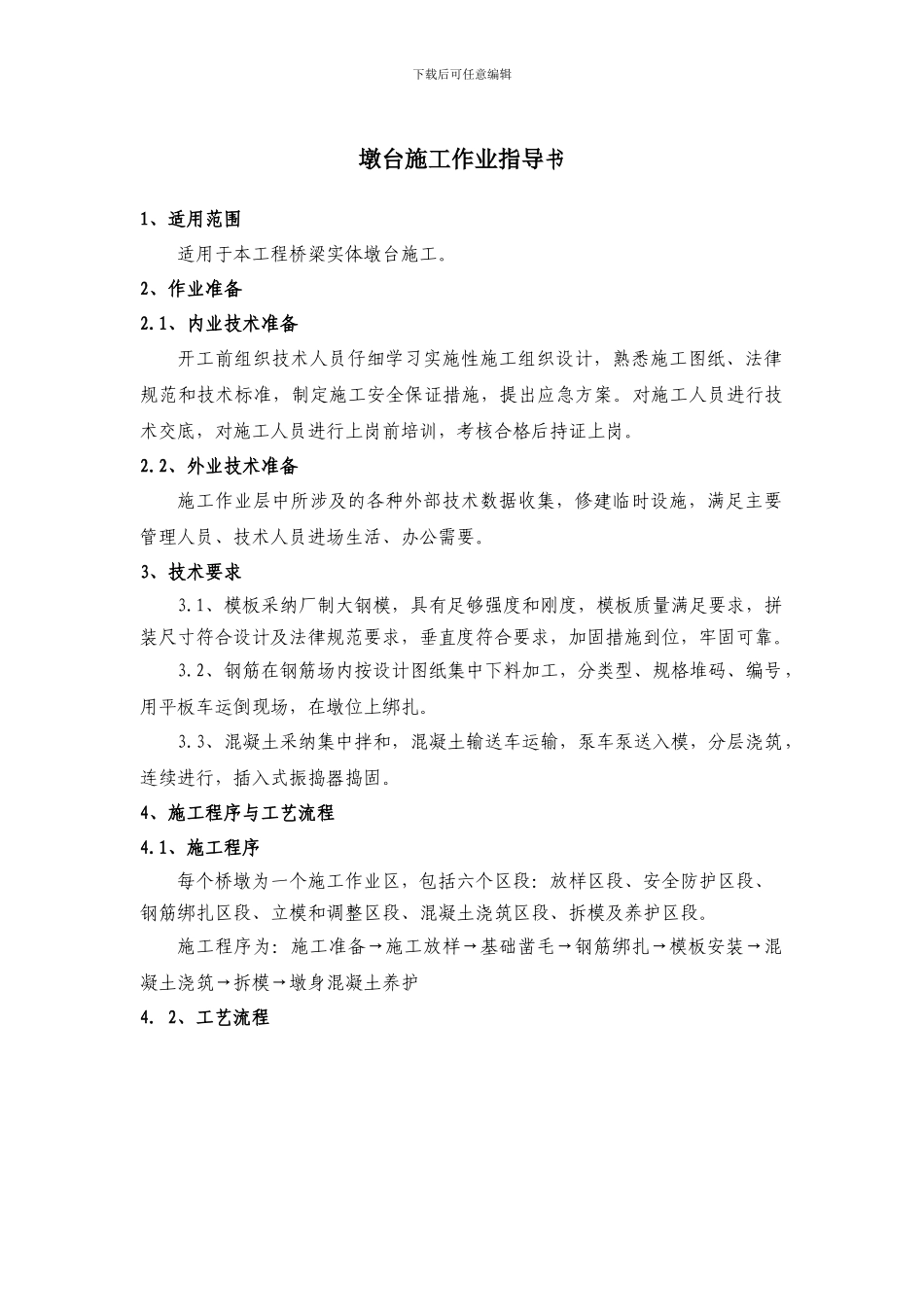

下载后可任意编辑墩台施工作业指导书1、适用范围适用于本工程桥梁实体墩台施工。2、作业准备2.1、内业技术准备开工前组织技术人员仔细学习实施性施工组织设计，熟悉施工图纸、法律规范和技术标准，制定施工安全保证措施，提出应急方案。对施工人员进行技术交底，对施工人员进行上岗前培训，考核合格后持证上岗。2.2、外业技术准备施工作业层中所涉及的各种外部技术数据收集，修建临时设施，满足主要管理人员、技术人员进场生活、办公需要。3、技术要求3.1、模板采纳厂制大钢模，具有足够强度和刚度，模板质量满足要求，拼装尺寸符合设计及法律规范要求，垂直度符合要求，加固措施到位，牢固可靠。3.2、钢筋在钢筋场内按设计图纸集中下料加工，分类型、规格堆码、编号，用平板车运倒现场，在墩位上绑扎。3.3、混凝土采纳集中拌和，混凝土输送车运输，泵车泵送入模，分层浇筑，连续进行，插入式振捣器捣固。4、施工程序与工艺流程4.1、施工程序每个桥墩为一个施工作业区，包括六个区段：放样区段、安全防护区段、钢筋绑扎区段、立模和调整区段、混凝土浇筑区段、拆模及养护区段。施工程序为：施工准备→施工放样→基础凿毛→钢筋绑扎→模板安装→混凝土浇筑→拆模→墩身混凝土养护4．2、工艺流程下载后可任意编辑5、施工要求本管段实体墩墩身较低，采纳大块钢模板一次整体浇筑成型，混凝土通过泵送入模或吊装入模，墩身模板和钢筋采纳汽车起重机垂直吊装作业。墩身浇筑完成后先带模浇水养生，拆模后覆盖塑料膜养生。5.1、模板模板制作：模板采纳大块整体钢模，选用大于 6mm 厚钢板面板。要求模板表面平整，尺寸偏差符合设计要求，具有足够的刚度、强度、稳定性，且拆装方便接缝严密不漏浆。模板加固应经过受力检算，加劲肋采纳型钢。实体墩台身施工，模板框架采纳 20＃槽钢，加劲肋采纳 50mm 等边角钢加固。模板安装好后，检查轴线、高程符合设计要求后加固，保证模板在灌注混凝土过程受力后不变形、不移位。模内洁净无杂物，拼合平整严密。支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在可靠的地基上。模板检查合格后，刷脱模剂。要把整修模板作为一道重要工序，凡使用的钢模，每次使用前，模板应仔细修理平整，不平要扎平，开焊处要补焊磨光，上紧扣件，方能灌注砼。在砼灌注过程中应指定专人加强检查、调整，以保证砼建筑物形状，尺寸承台（明挖基础）顶面清理测量放样钢...
