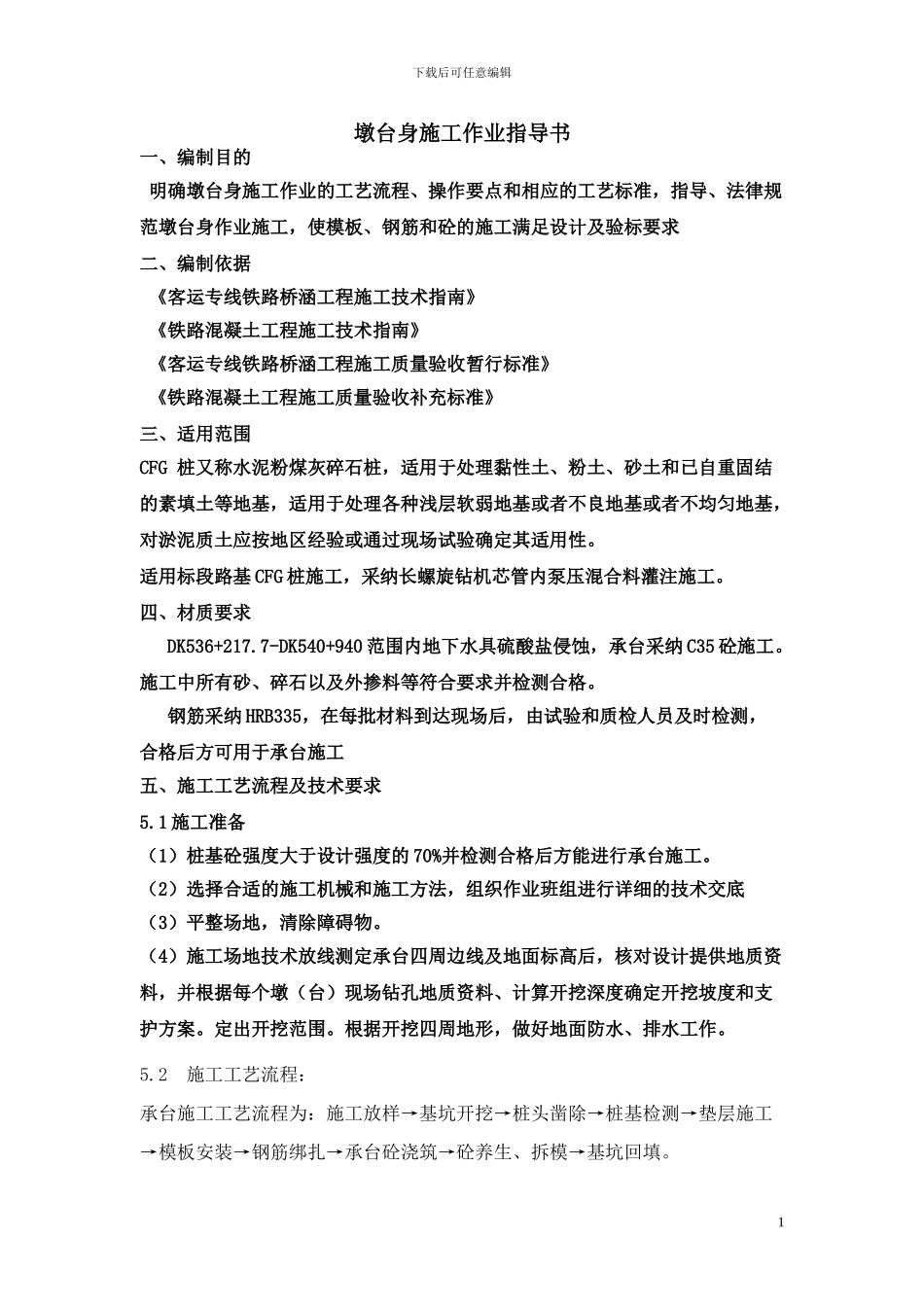

下载后可任意编辑墩台身施工作业指导书一、编制目的 明确墩台身施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范墩台身作业施工，使模板、钢筋和砼的施工满足设计及验标要求 二、编制依据 《客运专线铁路桥涵工程施工技术指南》 《铁路混凝土工程施工技术指南》 《客运专线铁路桥涵工程施工质量验收暂行标准》 《铁路混凝土工程施工质量验收补充标准》 三、适用范围 CFG 桩又称水泥粉煤灰碎石桩，适用于处理黏性土、粉土、砂土和已自重固结的素填土等地基，适用于处理各种浅层软弱地基或者不良地基或者不均匀地基，对淤泥质土应按地区经验或通过现场试验确定其适用性。 适用标段路基 CFG 桩施工，采纳长螺旋钻机芯管内泵压混合料灌注施工。 四、材质要求 DK536+217.7-DK540+940 范围内地下水具硫酸盐侵蚀，承台采纳 C35 砼施工。施工中所有砂、碎石以及外掺料等符合要求并检测合格。 钢筋采纳 HRB335，在每批材料到达现场后，由试验和质检人员及时检测，合格后方可用于承台施工 五、施工工艺流程及技术要求 5.1 施工准备（1）桩基砼强度大于设计强度的 70%并检测合格后方能进行承台施工。 （2）选择合适的施工机械和施工方法，组织作业班组进行详细的技术交底（3）平整场地，清除障碍物。 （4）施工场地技术放线测定承台四周边线及地面标高后，核对设计提供地质资料，并根据每个墩（台）现场钻孔地质资料、计算开挖深度确定开挖坡度和支护方案。定出开挖范围。根据开挖四周地形，做好地面防水、排水工作。5.2 施工工艺流程：承台施工工艺流程为：施工放样→基坑开挖→桩头凿除→桩基检测→垫层施工→模板安装→钢筋绑扎→承台砼浇筑→砼养生、拆模→基坑回填。1下载后可任意编辑 5.2.1施工放样 先根据施工图纸计算出承台四个角和承台中心的坐标，然后根据坐标根据所布导线进行桩位测量。桩位放线完成后利用水准仪测出承台顶地面标高， 计算出原地面下挖至承台底面的高度。根据高度、坡度和法律规范要求推算出上口开挖线的位置。然后在开口线的位置撒出（白灰）开挖标志线。 5.2.2基坑开挖 桩身砼达到一定的强度后进行基坑开挖。承台基坑开挖按1：0.5坡度控制，坡度可以放缓，但不可以放陡。开挖至设计基坑底30cm处时，人工配合开挖，允许开挖误差按+0～-10cm控制，基地要平整、密实。开挖出来的土不可随意丢弃，要拉到指定堆放位置，现场保持洁净。坑底做环向排水沟，积水用水泵抽到指定排水沟排放。...
