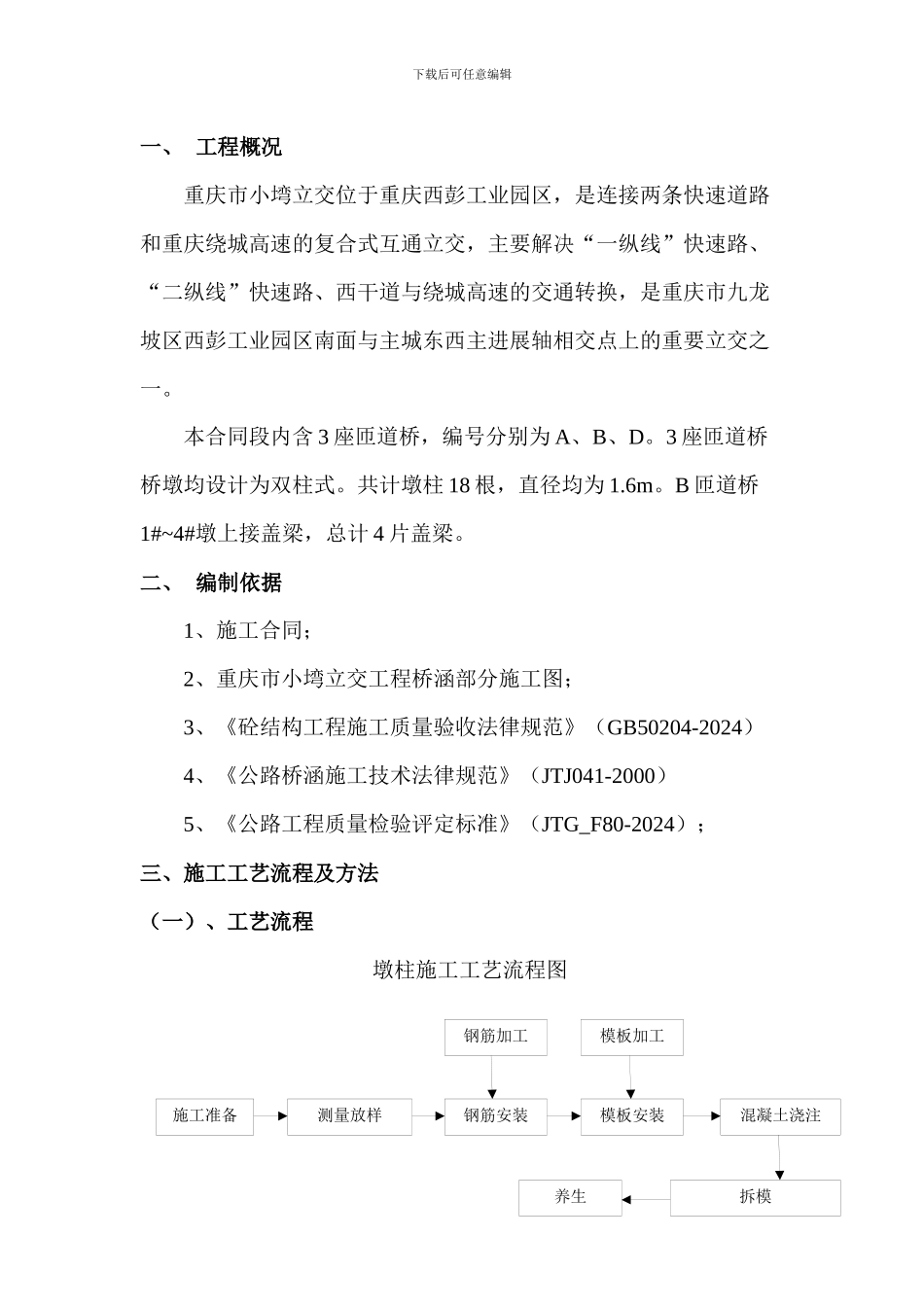

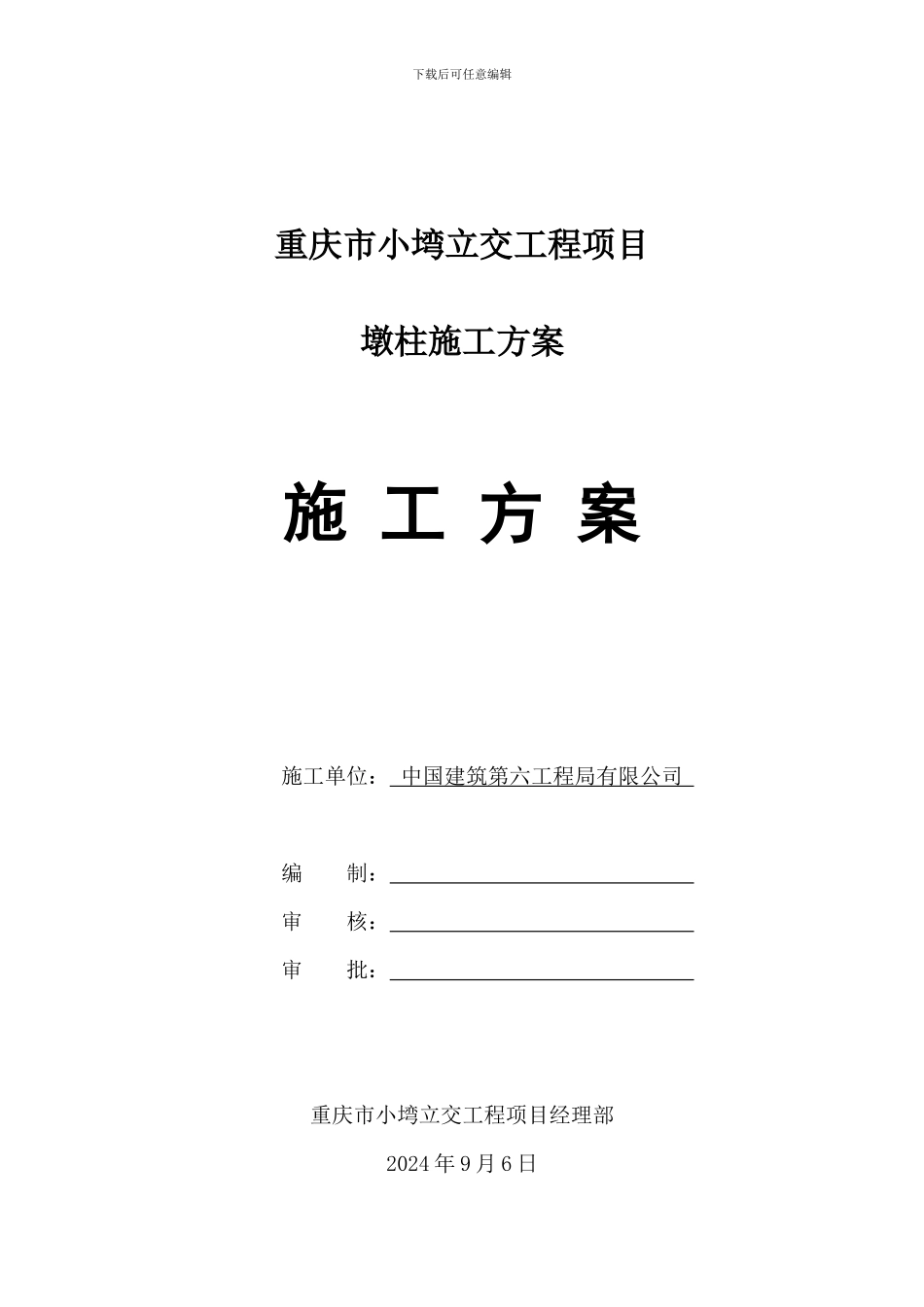

下载后可任意编辑重庆市小塆立交工程项目墩柱施工方案施 工 方 案施工单位： 中国建筑第六工程局有限公司 编 制： 审 核： 审 批： 重庆市小塆立交工程项目经理部2024 年 9 月 6 日下载后可任意编辑施工准备测量放样钢筋安装模板安装混凝土浇注拆模养生钢筋加工模板加工下载后可任意编辑一、 工程概况重庆市小塆立交位于重庆西彭工业园区，是连接两条快速道路和重庆绕城高速的复合式互通立交，主要解决“一纵线”快速路、“二纵线”快速路、西干道与绕城高速的交通转换，是重庆市九龙坡区西彭工业园区南面与主城东西主进展轴相交点上的重要立交之一。本合同段内含 3 座匝道桥，编号分别为 A、B、D。3 座匝道桥桥墩均设计为双柱式。共计墩柱 18 根，直径均为 1.6m。B 匝道桥1#~4#墩上接盖梁，总计 4 片盖梁。二、 编制依据1、施工合同；2、重庆市小塆立交工程桥涵部分施工图；3、《砼结构工程施工质量验收法律规范》（GB50204-2024）4、《公路桥涵施工技术法律规范》（JTJ041-2000）5、《公路工程质量检验评定标准》（JTG_F80-2024）；三、施工工艺流程及方法（一）、工艺流程墩柱施工工艺流程图下载后可任意编辑（二）、施工方法1、施工准备1）、场地准备做好施工场地的“三通一平”，保证模板安装、混凝土浇注的相关机械的施工空间，放样施工桩位并栓桩。2）、技术准备a）施工前已对图纸进行会审，已进行模板设计，并委托专业厂家加工模板，模板加工完毕，进场验收完毕。b）已进行钢筋的取样试验，对钢模板进行进场验收。c）对施工人员进行详细的安全、技术交底。3）、机具设备a）脚手架：扣件式钢管脚手架、钢管扣件、脚手板、可调底托等。b）钢筋加工机具：钢筋弯曲机、钢筋调直机、钢筋切割机、电焊机、砂轮切割机等。2、测量放样下载后可任意编辑墩身施工前按图纸进行测量定线，检查上一步基础的平面位置、高程。放线时依据基准控制桩放出墩柱中心点或纵横轴线及高程控制点，并用墨线弹出墩柱平面位置控制线，3、钢筋加工及安装钢筋笼的制作：在钢筋笼加工之前，首先要检查钢筋的质量。钢筋应无有害的锈蚀，无锈皮、油漆、油脂或其他有害物质，对轻微锈蚀的钢筋必须做除锈处理。每批材料必须有进场检验合格证书。钢筋笼的加工严格按设计图纸中各种型号的钢筋长度结合弯成不同角度的钢筋伸长值进行划线下料。钢筋笼在钢筋加工区制作成型后，由人工配合机械运输至现场进行安装。钢筋安装：调整墩柱预埋在桩间系梁中...
