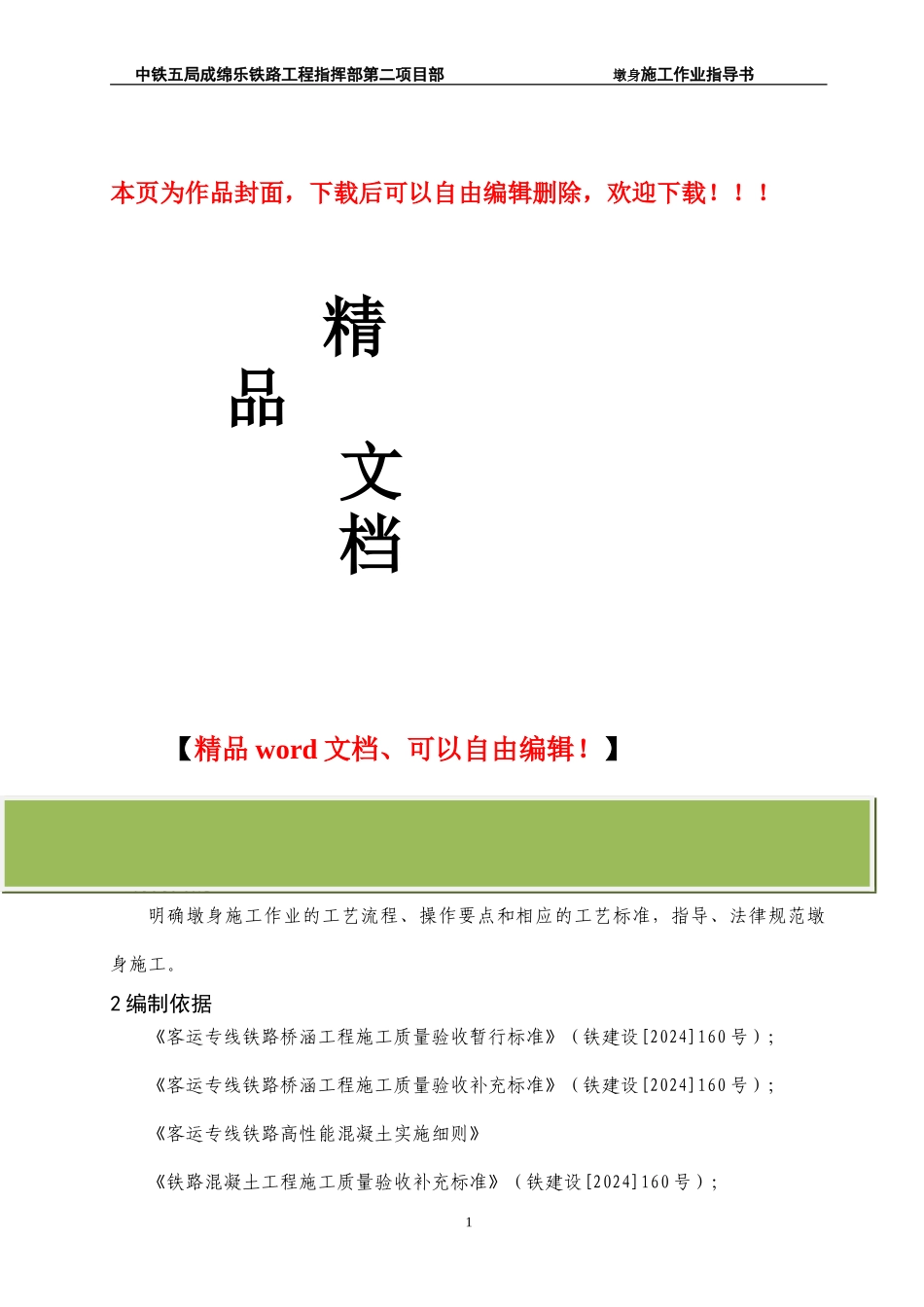

中铁五局成绵乐铁路工程指挥部第二项目部 墩身施工作业指导书本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】墩身施工作业指导书1 编制目的明确墩身施工作业的工艺流程、操作要点和相应的工艺标准，指导、法律规范墩身施工。2 编制依据《客运专线铁路桥涵工程施工质量验收暂行标准》（铁建设[2024]160 号）；《客运专线铁路桥涵工程施工质量验收补充标准》（铁建设[2024]160 号）；《客运专线铁路高性能混凝土实施细则》《铁路混凝土工程施工质量验收补充标准》（铁建设[2024]160 号）；1下载后可任意编辑《铁路混凝土工程施工技术指南》（TZ210-2024）（经规标准[2024]110 号）；《客运专线铁路桥涵工程施工技术指南》（TZ213-2024）（经规标准[2024]110号）；《铁路混凝土与砌体工程施工质量验收标准》（TB10424—2024）；3 准备工作1)、凿除旧混凝土顶面浮浆，清除浮渣，修整连接钢筋。2)、在新浇墩身底面精确定出中线、轴线、水平、画出墩身底面平面位置。4 模板加工及安装墩身所用模板及支架必须具有足够的刚度、强度、和稳定性，能足够承受新浇混凝土的重力、侧压力及施工中产生的其他荷载。模板支架支撑于可靠的基础上，并有足够的支撑面积和排水措施。墩柱采纳大块拼装式定型钢模板施工，圆端形墩曲面部分及矩形墩圆抹角部分采纳特制的曲面钢模，矩形空心墩内部采纳组合钢模板拼装。模板框架采纳型钢，加劲肋采纳扁钢。模板接缝为企口接缝形式。模板由具有专业资质的厂家制作，以保证加工精度；模板加工、试拼组装，检验合格后，涂油防锈。模板进场按技术质量下发的模板验收程序进行验收。墩身模板试拼完成在正式安装前，对模板进行除锈打磨，并均匀涂刷脱模剂。模板安装连接要牢固，保证其整体性；模板接缝严密，不漏浆；脚手架、工作平台等不得与模板、支架连接。空心墩模板分下部实心、中部空心、上部实心三次立设，实心墩、双柱墩模板一次立设完成。拼装模板应在平整的场地进行，挤紧板缝，控制肋间距。拼钉木模的钉头，应钉平板面。凹入板面内的钉坑用油灰摸平。拉杆采纳 Ф25 的可拆式拉筋螺栓并配以垫圈。安装拉杆时，模内设临时支撑，以2下载后可任意编辑确保墩身身位置正确，拆模后用以墩身身混凝土配合比相同的沙浆填实孔穴。外箍筋用槽钢箍，以钢板在四周用螺栓连结。所有构件必须均匀的密贴于支撑构件上，空隙处应加以契垫。用普通螺栓连接钢箍时，至少...
