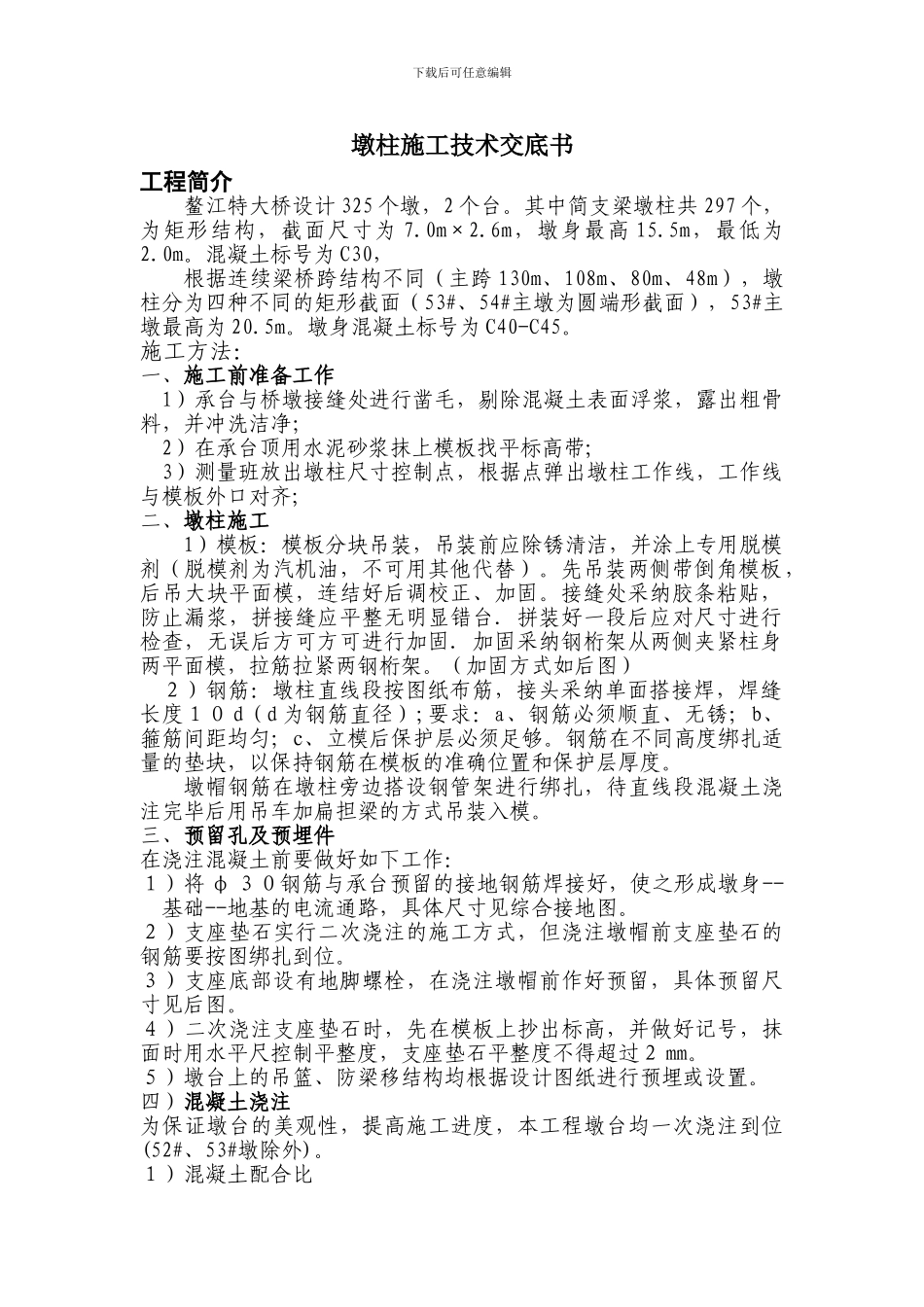

下载后可任意编辑墩柱施工技术交底书工程简介鳌江特大桥设计 325 个墩，2 个台。其中简支梁墩柱共 297 个，为矩形结构，截面尺寸为 7.0m×2.6m，墩身最高 15.5m，最低为2.0m。混凝土标号为 C30，根据连续梁桥跨结构不同（主跨 130m、108m、80m、48m），墩柱分为四种不同的矩形截面（53#、54#主墩为圆端形截面），53#主墩最高为 20.5m。墩身混凝土标号为 C40-C45。施工方法：一、施工前准备工作1）承台与桥墩接缝处进行凿毛，剔除混凝土表面浮浆，露出粗骨料，并冲洗洁净；2）在承台顶用水泥砂浆抹上模板找平标高带;3）测量班放出墩柱尺寸控制点，根据点弹出墩柱工作线，工作线与模板外口对齐;二、墩柱施工1）模板：模板分块吊装，吊装前应除锈清洁，并涂上专用脱模剂（脱模剂为汽机油，不可用其他代替）。先吊装两侧带倒角模板，后吊大块平面模，连结好后调校正、加固。接缝处采纳胶条粘贴，防止漏浆，拼接缝应平整无明显错台．拼装好一段后应对尺寸进行检查，无误后方可方可进行加固．加固采纳钢桁架从两侧夹紧柱身两平面模，拉筋拉紧两钢桁架。（加固方式如后图）２）钢筋：墩柱直线段按图纸布筋，接头采纳单面搭接焊，焊缝长度１０ d（d 为钢筋直径）;要求：a、钢筋必须顺直、无锈；b、箍筋间距均匀；c、立模后保护层必须足够。钢筋在不同高度绑扎适量的垫块，以保持钢筋在模板的准确位置和保护层厚度。墩帽钢筋在墩柱旁边搭设钢管架进行绑扎，待直线段混凝土浇注完毕后用吊车加扁担梁的方式吊装入模。三、预留孔及预埋件在浇注混凝土前要做好如下工作：１）将 φ ３０钢筋与承台预留的接地钢筋焊接好，使之形成墩身-- 基础--地基的电流通路，具体尺寸见综合接地图。２）支座垫石实行二次浇注的施工方式，但浇注墩帽前支座垫石的钢筋要按图绑扎到位。３）支座底部设有地脚螺栓，在浇注墩帽前作好预留，具体预留尺寸见后图。４）二次浇注支座垫石时，先在模板上抄出标高，并做好记号，抹面时用水平尺控制平整度，支座垫石平整度不得超过２ mm。５）墩台上的吊篮、防梁移结构均根据设计图纸进行预埋或设置。四）混凝土浇注为保证墩台的美观性，提高施工进度，本工程墩台均一次浇注到位(52#、53#墩除外)。１）混凝土配合比下载后可任意编辑 混凝土浇注前，由各队技术员填写开盘证送到实验室，实验室根据情况提供配合比，各拌和站按配合比对混凝土进行拌制。２）混凝土施工质量控制混凝土的拌制，采纳自动计量拌合站集中拌合，施...
