外脚手架施工方案(幸福二村)VIP免费

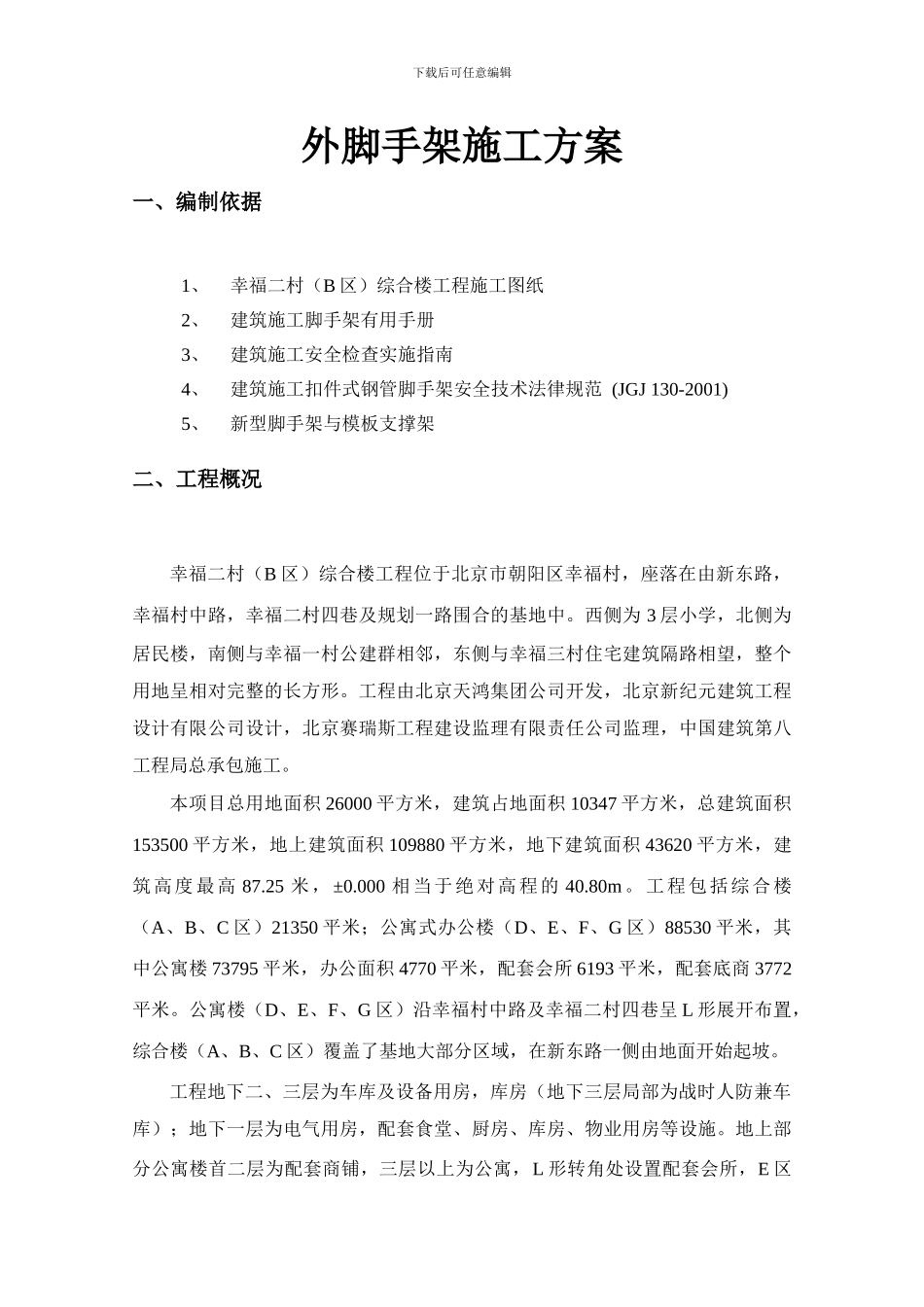

外脚手架施工方案(幸福二村)_第1页
1/24

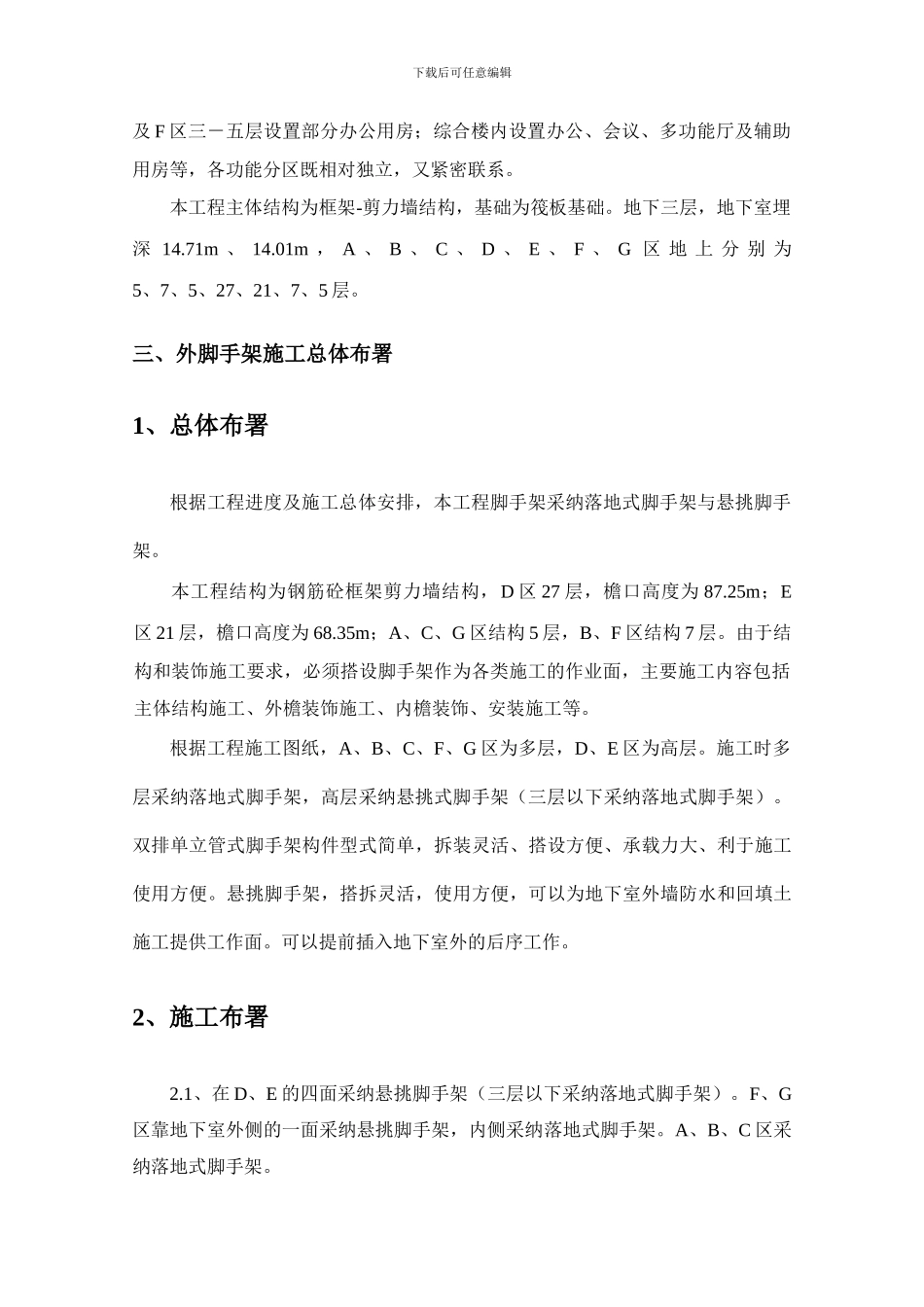

外脚手架施工方案(幸福二村)_第2页
2/24

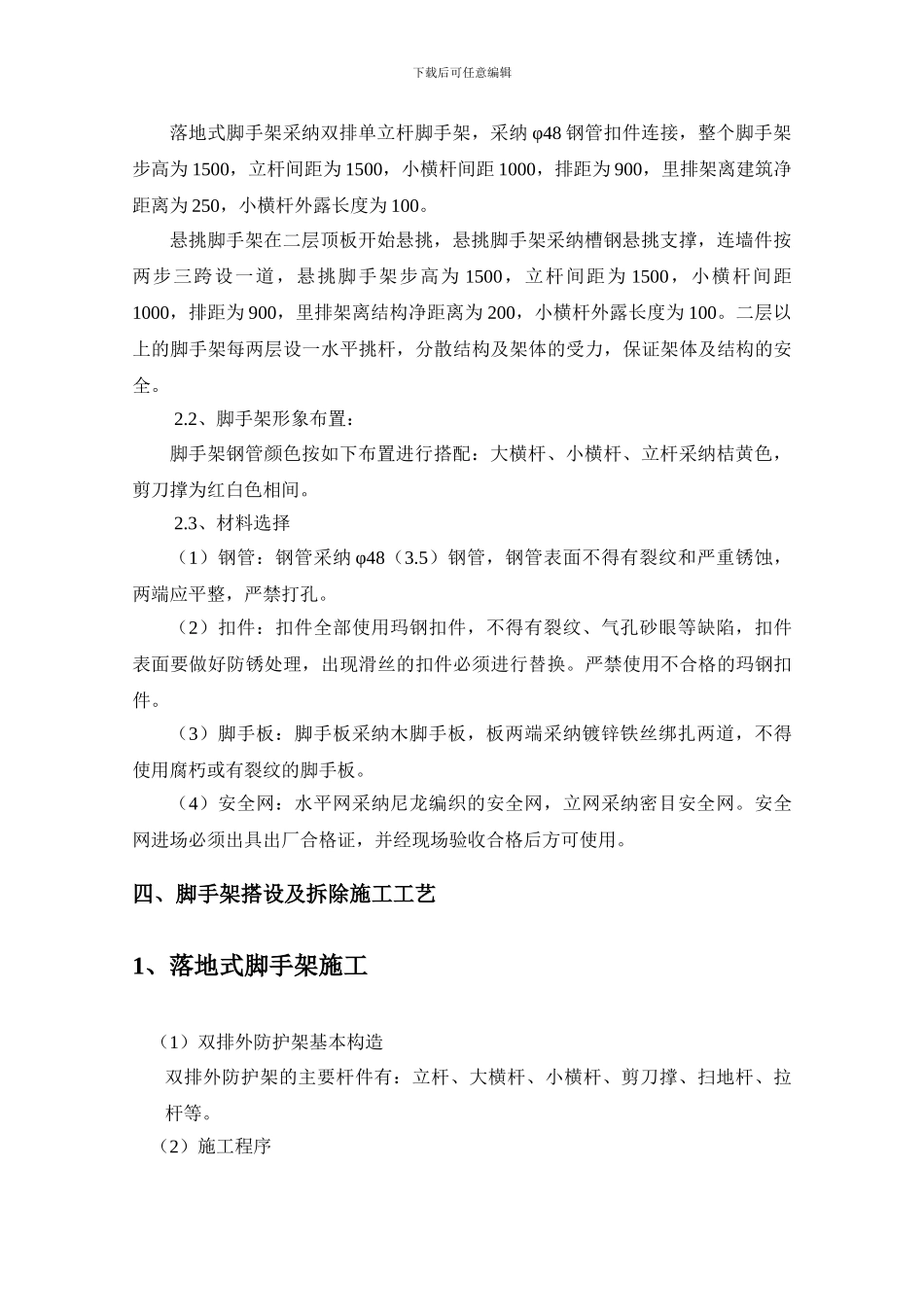

外脚手架施工方案(幸福二村)_第3页
3/24
下载后可任意编辑外脚手架施工方案一、编制依据1、幸福二村(B 区)综合楼工程施工图纸2、建筑施工脚手架有用手册3、建筑施工安全检查实施指南4、建筑施工扣件式钢管脚手架安全技术法律规范 (JGJ 130-2001)5、新型脚手架与模板支撑架二、工程概况幸福二村(B 区)综合楼工程位于北京市朝阳区幸福村,座落在由新东路,幸福村中路,幸福二村四巷及规划一路围合的基地中。西侧为 3 层小学,北侧为居民楼,南侧与幸福一村公建群相邻,东侧与幸福三村住宅建筑隔路相望,整个用地呈相对完整的长方形。工程由北京天鸿集团公司开发,北京新纪元建筑工程设计有限公司设计,北京赛瑞斯工程建设监理有限责任公司监理,中国建筑第八工程局总承包施工。本项目总用地面积 26000 平方米,建筑占地面积 10347 平方米,总建筑面积153500 平方米,地上建筑面积 109880 平方米,地下建筑面积 43620 平方米,建筑高度最高 87.25 米,±0.000 相当于绝对高程的 40.80m。工程包括综合楼(A、B、C 区)21350 平米;公寓式办公楼(D、E、F、G 区)88530 平米,其中公寓楼 73795 平米,办公面积 4770 平米,配套会所 6193 平米,配套底商 3772平米。公寓楼(D、E、F、G 区)沿幸福村中路及幸福二村四巷呈 L 形展开布置,综合楼(A、B、C 区)覆盖了基地大部分区域,在新东路一侧由地面开始起坡。工程地下二、三层为车库及设备用房,库房(地下三层局部为战时人防兼车库);地下一层为电气用房,配套食堂、厨房、库房、物业用房等设施。地上部分公寓楼首二层为配套商铺,三层以上为公寓,L 形转角处设置配套会所,E 区下载后可任意编辑及 F 区三-五层设置部分办公用房;综合楼内设置办公、会议、多功能厅及辅助用房等,各功能分区既相对独立,又紧密联系。本工程主体结构为框架-剪力墙结构,基础为筏板基础。地下三层,地下室埋深 14.71m 、 14.01m , A 、 B 、 C 、 D 、 E 、 F 、 G 区 地 上 分 别 为5、7、5、27、21、7、5 层。三、外脚手架施工总体布署1、总体布署根据工程进度及施工总体安排,本工程脚手架采纳落地式脚手架与悬挑脚手架。本工程结构为钢筋砼框架剪力墙结构,D 区 27 层,檐口高度为 87.25m;E区 21 层,檐口高度为 68.35m;A、C、G 区结构 5 层,B、F 区结构 7 层。由于结构和装饰施工要求,必须搭设脚手架作为各类施工的作业面,主要施工内容包括主体结构施工、外檐装...
