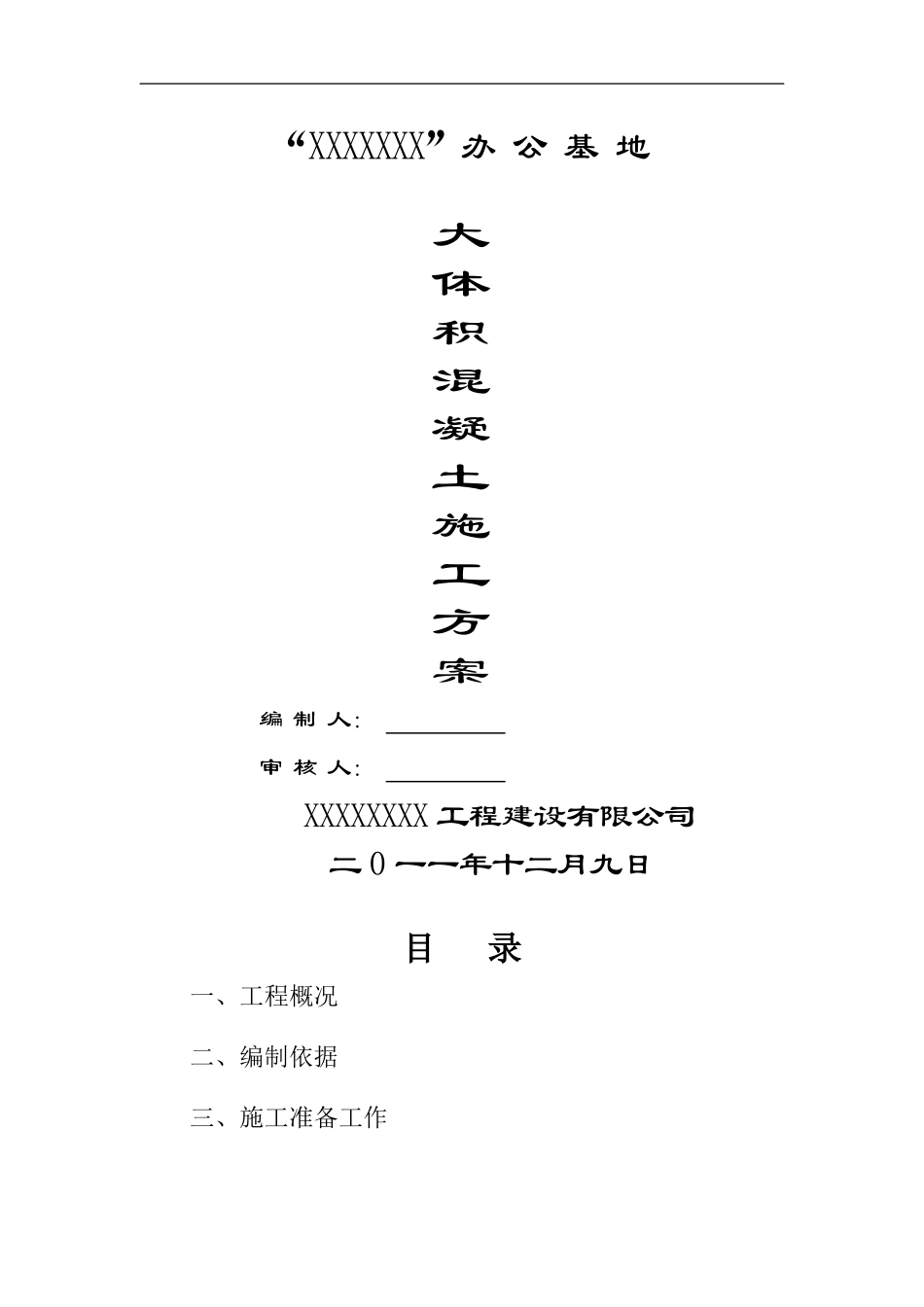

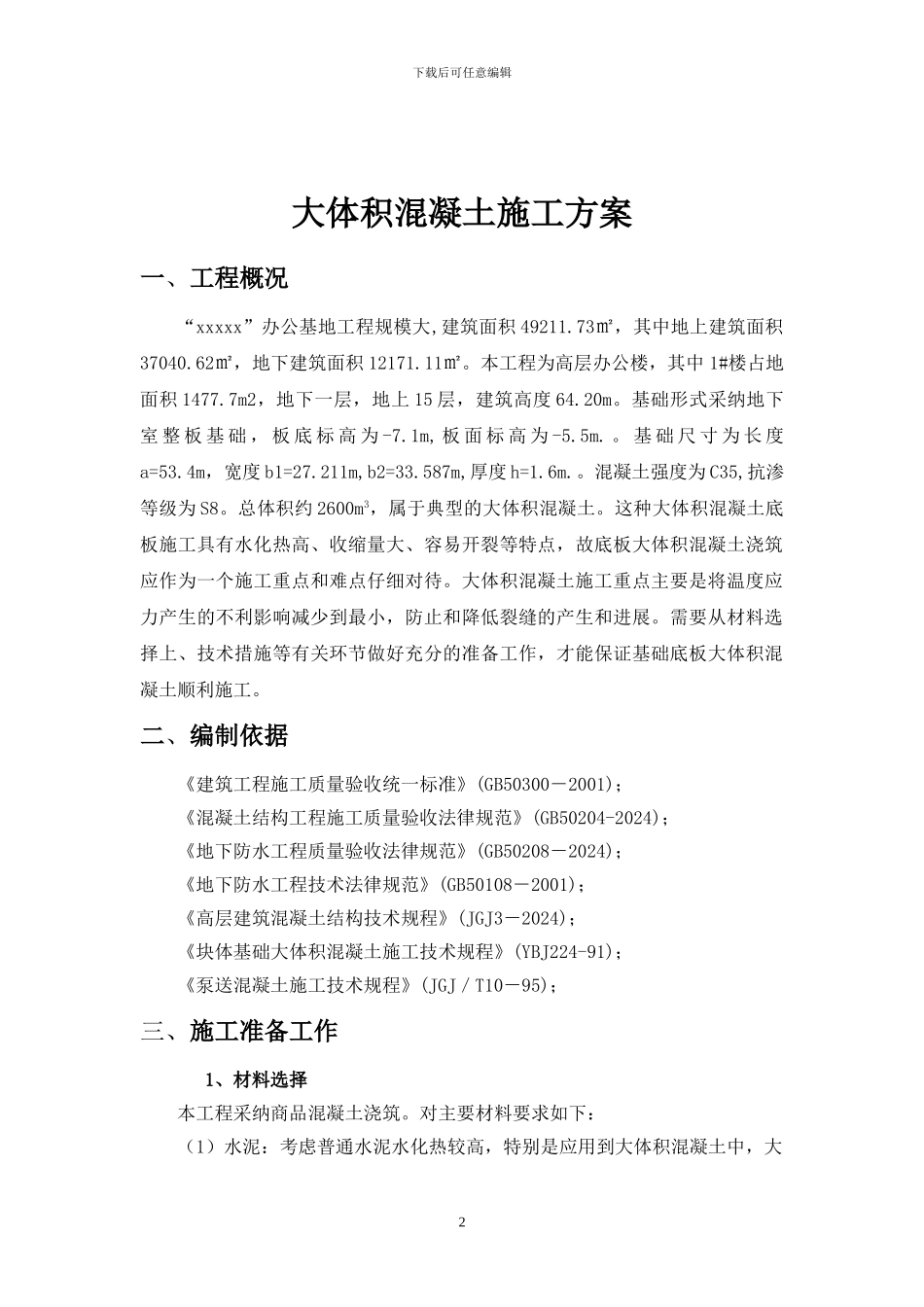

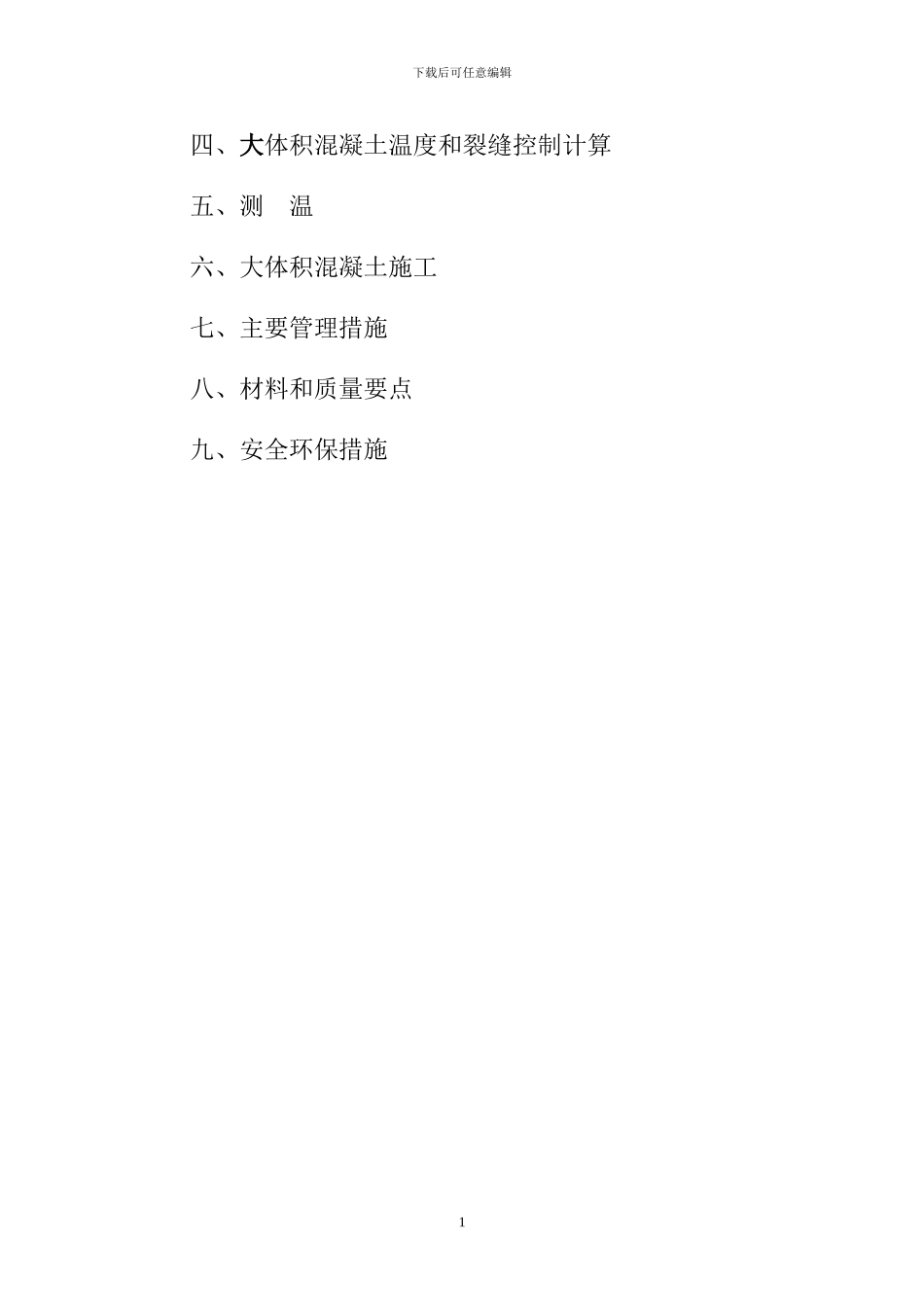

“XXXXXXX”办 公 基 地大 体积混凝土施工方案编 制 人： 审 核 人： XXXXXXXX 工程建设有限公司二 0 一一年十二月九日目 录一、工程概况二、编制依据三、施工准备工作下载后可任意编辑四、大体积混凝土温度和裂缝控制计算五、测 温六、大体积混凝土施工七、主要管理措施八、材料和质量要点九、安全环保措施1下载后可任意编辑大体积混凝土施工方案一、工程概况“xxxxx”办公基地工程规模大,建筑面积 49211.73㎡，其中地上建筑面积37040.62㎡，地下建筑面积 12171.11㎡。本工程为高层办公楼，其中 1#楼占地面积 1477.7m2，地下一层，地上 15 层，建筑高度 64.20m。基础形式采纳地下室 整 板 基 础 ， 板 底 标 高 为 -7.1m, 板 面 标 高 为 -5.5m. 。 基 础 尺 寸 为 长 度a=53.4m，宽度 b1=27.211m,b2=33.587m,厚度 h=1.6m.。混凝土强度为 C35,抗渗等级为 S8。总体积约 2600m3，属于典型的大体积混凝土。这种大体积混凝土底板施工具有水化热高、收缩量大、容易开裂等特点，故底板大体积混凝土浇筑应作为一个施工重点和难点仔细对待。大体积混凝土施工重点主要是将温度应力产生的不利影响减少到最小，防止和降低裂缝的产生和进展。需要从材料选择上、技术措施等有关环节做好充分的准备工作，才能保证基础底板大体积混凝土顺利施工。二、编制依据《建筑工程施工质量验收统一标准》(GB50300－2001)；《混凝土结构工程施工质量验收法律规范》(GB50204-2024)；《地下防水工程质量验收法律规范》(GB50208－2024)；《地下防水工程技术法律规范》(GB50108－2001)；《高层建筑混凝土结构技术规程》(JGJ3－2024)；《块体基础大体积混凝土施工技术规程》(YBJ224-91)；《泵送混凝土施工技术规程》(JGJ／T10－95)；三、施工准备工作 1、材料选择本工程采纳商品混凝土浇筑。对主要材料要求如下：（1）水泥：考虑普通水泥水化热较高，特别是应用到大体积混凝土中，大2下载后可任意编辑量水泥水化热不易散发，在混凝土内部温度过高，与混凝土表面产生较大的温度差，使混凝土内部产生压应力，表面产生拉应力。当表面拉应力超过早期混凝土抗拉强度时就会产生温度裂缝，因此确定采纳干缩性较小的普通硅酸盐水泥，强度等级为 42.5，通过掺加合适的外加剂可以改善混凝土的性能，提高混凝土的抗渗能力。（2）粗骨料：粗骨料采纳碎石，粒径 5-31.5mm，含泥量不大于 1%。选用粒径较大、级配良好的石子配制的混凝土...
