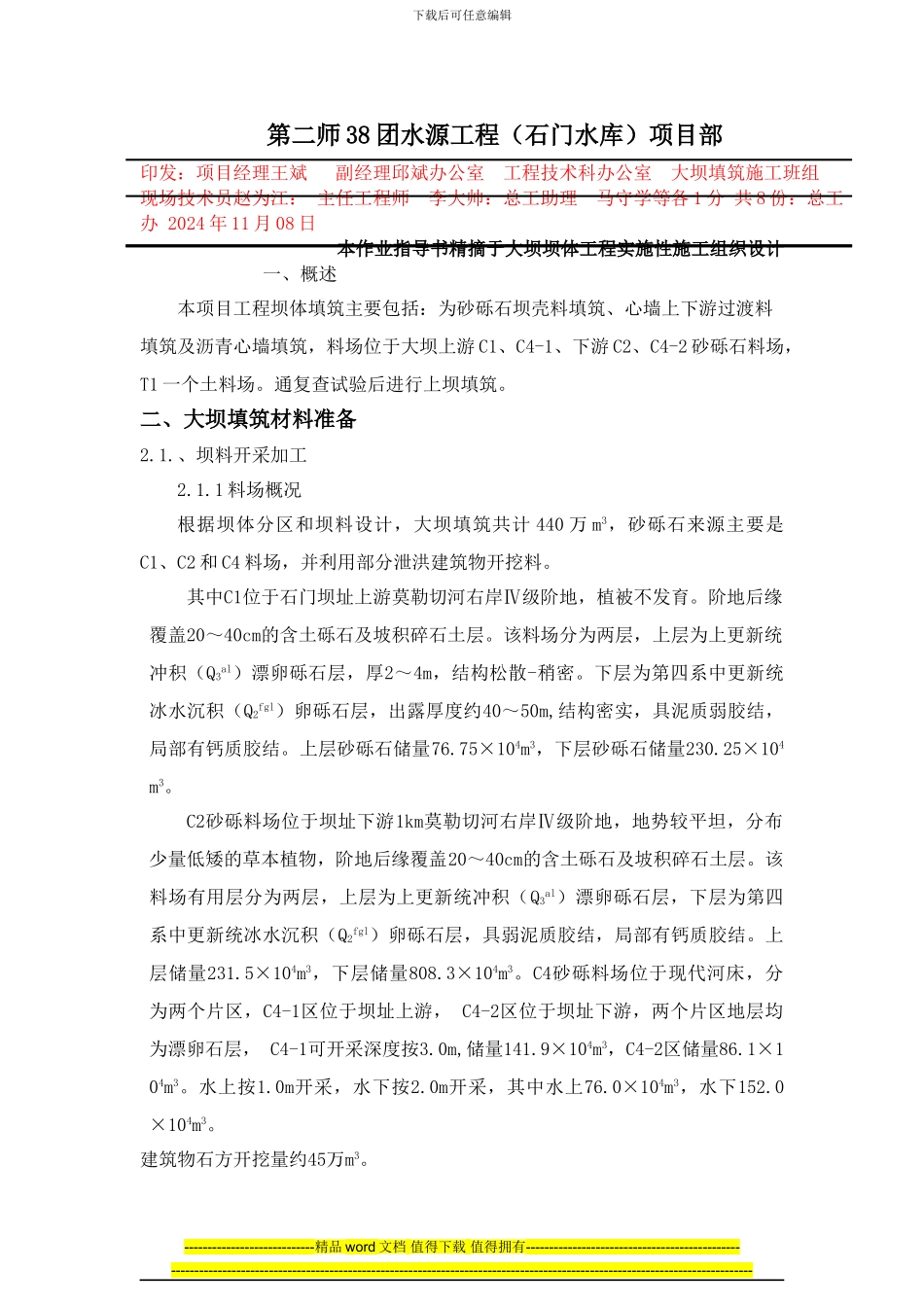

下载后可任意编辑38 团水源工程(石门水库)大坝坝体填筑施工作业指导书 批准: 黎 汉 进 审核: 万 建 江 编制: 徐 钧 华 ----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑第二师 38 团水源工程(石门水库)项目部印发:项目经理王斌 副经理邱斌办公室 工程技术科办公室 大坝填筑施工班组 现场技术员赵为江: 主任工程师 李大帅:总工助理 马守学等各 1 分 共 8 份:总工办 2024 年 11 月 08 日 本作业指导书精摘于大坝坝体工程实施性施工组织设计一、概述本项目工程坝体填筑主要包括:为砂砾石坝壳料填筑、心墙上下游过渡料填筑及沥青心墙填筑,料场位于大坝上游 C1、C4-1、下游 C2、C4-2 砂砾石料场,T1 一个土料场。通复查试验后进行上坝填筑。二、大坝填筑材料准备2.1.、坝料开采加工2.1.1 料场概况根据坝体分区和坝料设计,大坝填筑共计 440 万 m3,砂砾石来源主要是C1、C2 和 C4 料场,并利用部分泄洪建筑物开挖料。其中C1位于石门坝址上游莫勒切河右岸Ⅳ级阶地,植被不发育。阶地后缘覆盖20~40cm的含土砾石及坡积碎石土层。该料场分为两层,上层为上更新统冲积(Q3al)漂卵砾石层,厚2~4m,结构松散-稍密。下层为第四系中更新统冰水沉积(Q2fgl)卵砾石层,出露厚度约40~50m,结构密实,具泥质弱胶结,局部有钙质胶结。上层砂砾石储量76.75×104m3,下层砂砾石储量230.25×104m3。C2砂砾料场位于坝址下游1km莫勒切河右岸Ⅳ级阶地,地势较平坦,分布少量低矮的草本植物,阶地后缘覆盖20~40cm的含土砾石及坡积碎石土层。该料场有用层分为两层,上层为上更新统冲积(Q3al)漂卵砾石层,下层为第四系中更新统冰水沉积(Q2fgl)卵砾石层,具弱泥质胶结,局部有钙质胶结。上层储量231.5×104m3,下层储量808.3×104m3。C4砂砾料场位于现代河床,分为两个片区,C4-1区位于坝址上游, C4-2区位于坝址下游,两个片区地层均为漂卵石层, C4-1可开采深度按3.0m,储量141.9×104m3,C4-2区储量86.1×104m3。水上按1.0m开采,水下按2.0m开采,其中水上76.0×104m3,水下152.0×104m3。建筑物石方开挖量约45万m3。----------------------------精品 word 文档 值得下载 值得...
