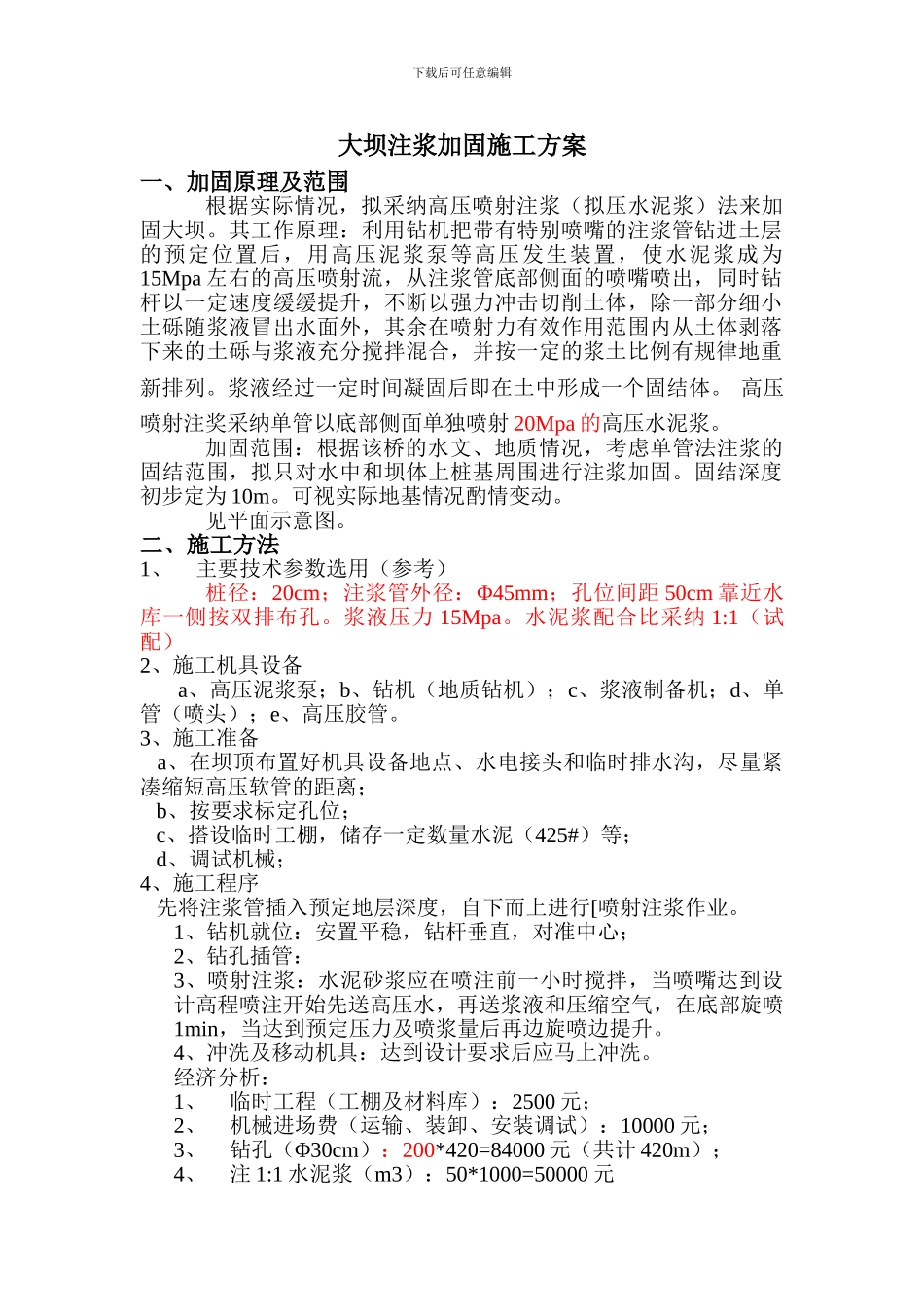

下载后可任意编辑大坝注浆加固施工方案一、加固原理及范围根据实际情况,拟采纳高压喷射注浆(拟压水泥浆)法来加固大坝。其工作原理:利用钻机把带有特别喷嘴的注浆管钻进土层的预定位置后,用高压泥浆泵等高压发生装置,使水泥浆成为15Mpa 左右的高压喷射流,从注浆管底部侧面的喷嘴喷出,同时钻杆以一定速度缓缓提升,不断以强力冲击切削土体,除一部分细小土砾随浆液冒出水面外,其余在喷射力有效作用范围内从土体剥落下来的土砾与浆液充分搅拌混合,并按一定的浆土比例有规律地重新排列。浆液经过一定时间凝固后即在土中形成一个固结体。 高压喷射注奖采纳单管以底部侧面单独喷射 20Mpa 的高压水泥浆。加固范围:根据该桥的水文、地质情况,考虑单管法注浆的固结范围,拟只对水中和坝体上桩基周围进行注浆加固。固结深度初步定为 10m。可视实际地基情况酌情变动。见平面示意图。二、施工方法1、主要技术参数选用(参考)桩径:20cm;注浆管外径:Φ45mm;孔位间距 50cm 靠近水库一侧按双排布孔。浆液压力 15Mpa。水泥浆配合比采纳 1:1(试配)2、施工机具设备 a、高压泥浆泵;b、钻机(地质钻机);c、浆液制备机;d、单管(喷头);e、高压胶管。3、施工准备 a、在坝顶布置好机具设备地点、水电接头和临时排水沟,尽量紧凑缩短高压软管的距离; b、按要求标定孔位; c、搭设临时工棚,储存一定数量水泥(425#)等; d、调试机械;4、施工程序 先将注浆管插入预定地层深度,自下而上进行[喷射注浆作业。1、钻机就位:安置平稳,钻杆垂直,对准中心;2、钻孔插管:3、喷射注浆:水泥砂浆应在喷注前一小时搅拌,当喷嘴达到设计高程喷注开始先送高压水,再送浆液和压缩空气,在底部旋喷1min,当达到预定压力及喷浆量后再边旋喷边提升。4、冲洗及移动机具:达到设计要求后应马上冲洗。经济分析:1、临时工程(工棚及材料库):2500 元;2、机械进场费(运输、装卸、安装调试):10000 元;3、钻孔(Φ30cm):200*420=84000 元(共计 420m);4、注 1:1 水泥浆(m3):50*1000=50000 元下载后可任意编辑合计:106500 元第四节 高压喷射灌浆和深层搅拌法加固技术 高压喷射灌浆和深层搅拌法加固技术相似,其主要差别在于采纳不同的加料拌和手段。 一、高压喷射灌浆技术 高压喷射法就是利用工程钻机钻孔至设计处理的深度后,用高压泥浆泵,通过安装在钻杆(喷杆)杆端置于孔底的特别喷嘴,向周围土体高压喷射固化浆液(一...
