天津市某排水项目顶管施工方案VIP免费

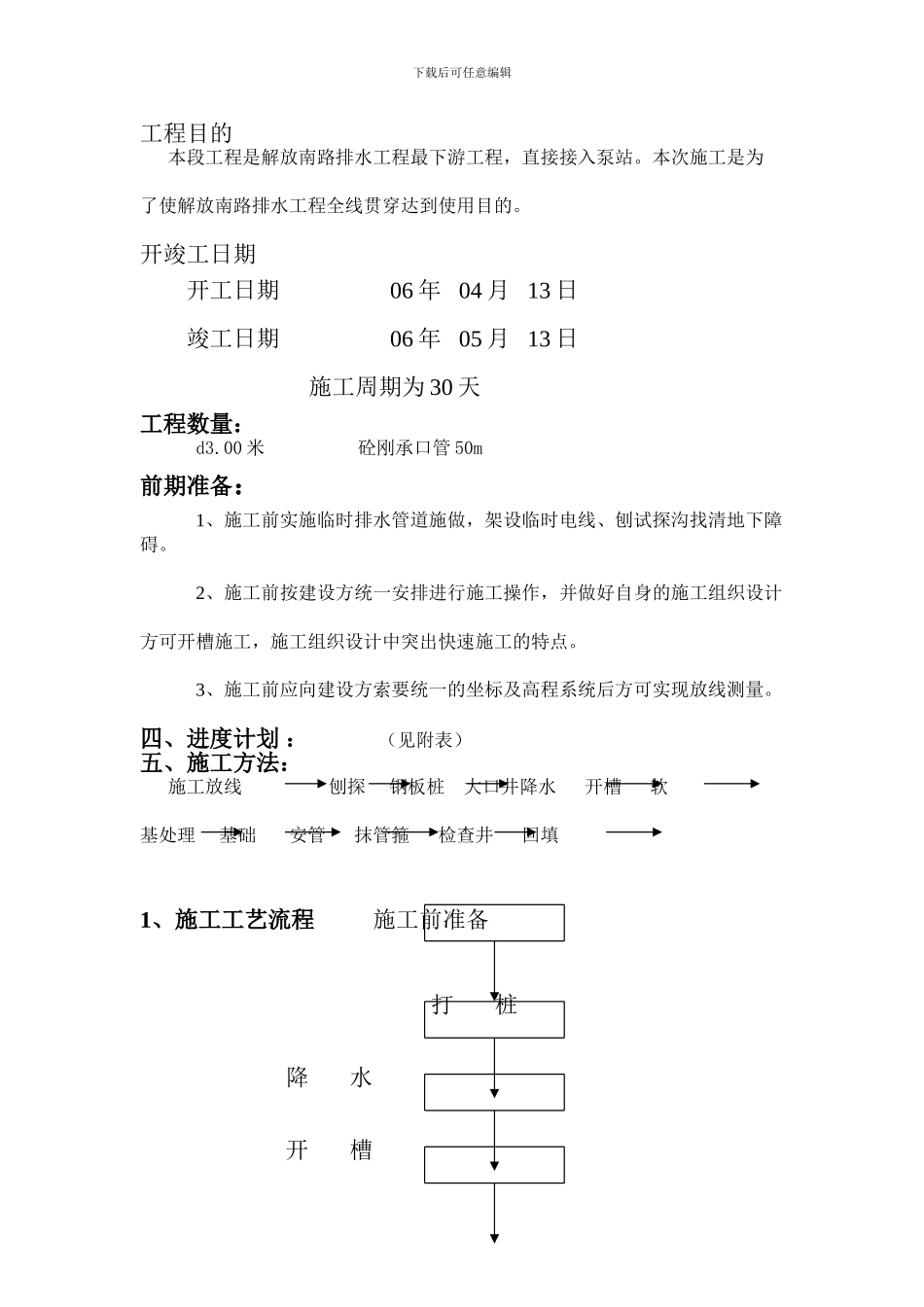

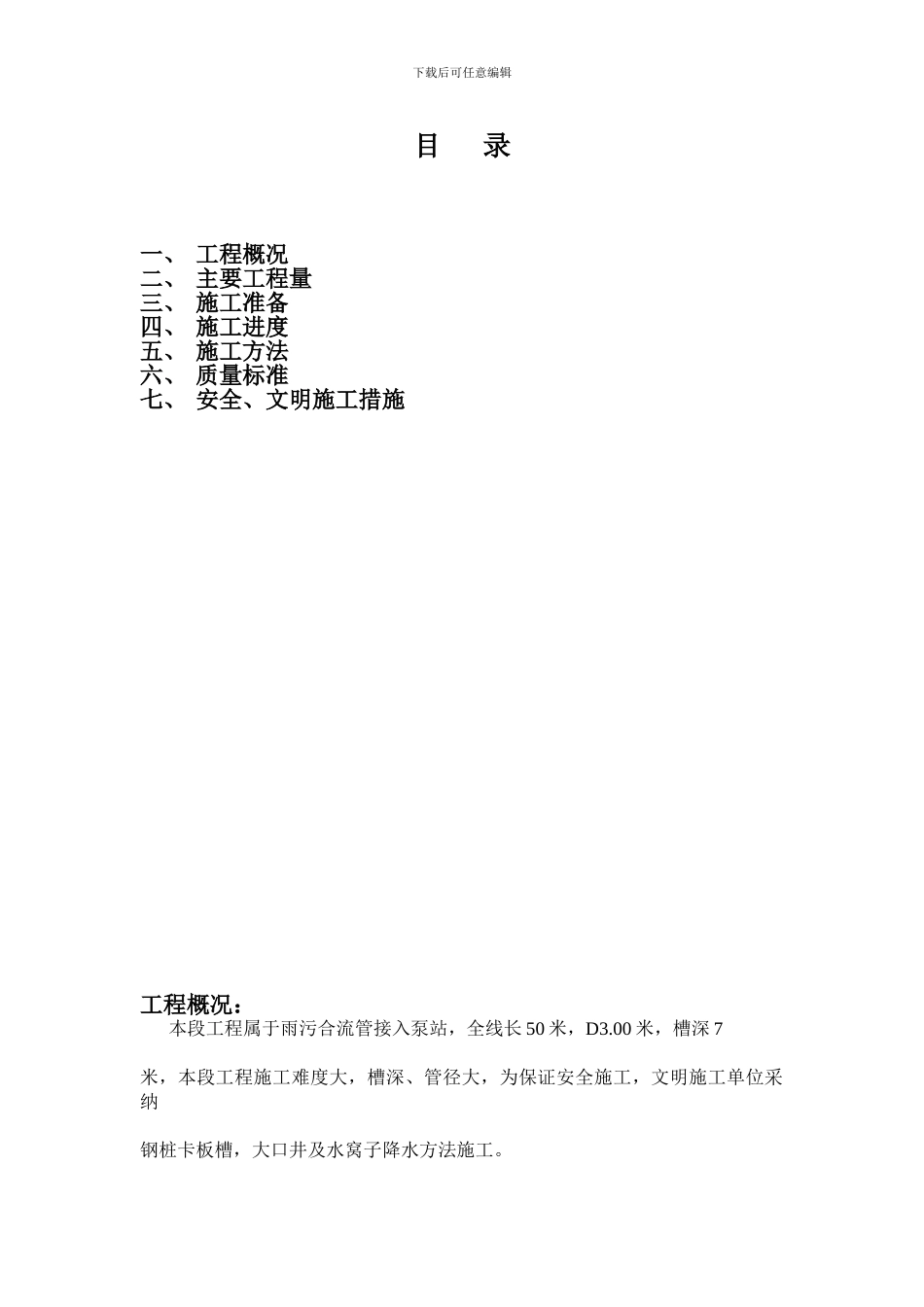

下载后可任意编辑天津市某排水项目顶管施工方案 下载后可任意编辑目 录一、 工程概况二、 主要工程量三、 施工准备四、 施工进度五、 施工方法六、 质量标准七、 安全、文明施工措施工程概况： 本段工程属于雨污合流管接入泵站，全线长 50 米，D3.00 米，槽深 7米，本段工程施工难度大，槽深、管径大，为保证安全施工，文明施工单位采纳钢桩卡板槽，大口井及水窝子降水方法施工。下载后可任意编辑工程目的 本段工程是解放南路排水工程最下游工程，直接接入泵站。本次施工是为了使解放南路排水工程全线贯穿达到使用目的。开竣工日期 开工日期 06 年 04 月 13 日 竣工日期 06 年 05 月 13 日 施工周期为 30 天工程数量： d3.00 米 砼刚承口管 50m前期准备：1、施工前实施临时排水管道施做，架设临时电线、刨试探沟找清地下障碍。2、施工前按建设方统一安排进行施工操作，并做好自身的施工组织设计方可开槽施工，施工组织设计中突出快速施工的特点。3、施工前应向建设方索要统一的坐标及高程系统后方可实现放线测量。 四、进度计划 ： （见附表）五、施工方法： 施工放线刨探 钢板桩 大口井降水 开槽 软基处理 基础 安管 抹管箍 检查井 回填1、施工工艺流程 施工前准备 打 桩 降 水 开 槽下载后可任意编辑 清 底 排水沟水窝子 砼 基 础 管 节 安 装 砌 井 回 填 拔 桩 2、施工放线： （1）根据设计给定的规划桩，用经纬仪测量管道中心线检查井的位置，作为管道位置控制点。（2）沿管线位置引设临时水准点并做好点之记录加以保护，设置临时水准点并常常闭合校核。（3）测量放线的标术标准应达到测量闭合误差<±12√NMM3、钢板桩： （1）本段工程采纳 d36 型 长 12 米 工字钢以保证安全施工。 、（2）本工程槽深 7m，打设钢板桩间距 0.6m，支撑采纳钢梁顺槽焊接工字钢与钢梁接横支撑焊接牢固采纳边挖、边焊接支撑边插入并用 10×10 的方下载后可任意编辑木卡固于钢板桩之间。（3）正常开槽支撑方式检查井位置工字钢布置。 （4）板桩入土深度和沟槽深度的比值 T 板桩入土深度 H 沟槽深度4、降水：（1）沟槽开挖时应及时挖排水沟排水，施工前依据甲方提供的临时排水方案，设置临时排水管道及临时沉淀池，大口井降水至槽底 0.5m 以下后方可施工。（2）降水作业持续到回填土完毕。（3）开槽后降水采纳排水沟加水窝子降水法及大口井降水法，大口井沿工字钢外...
