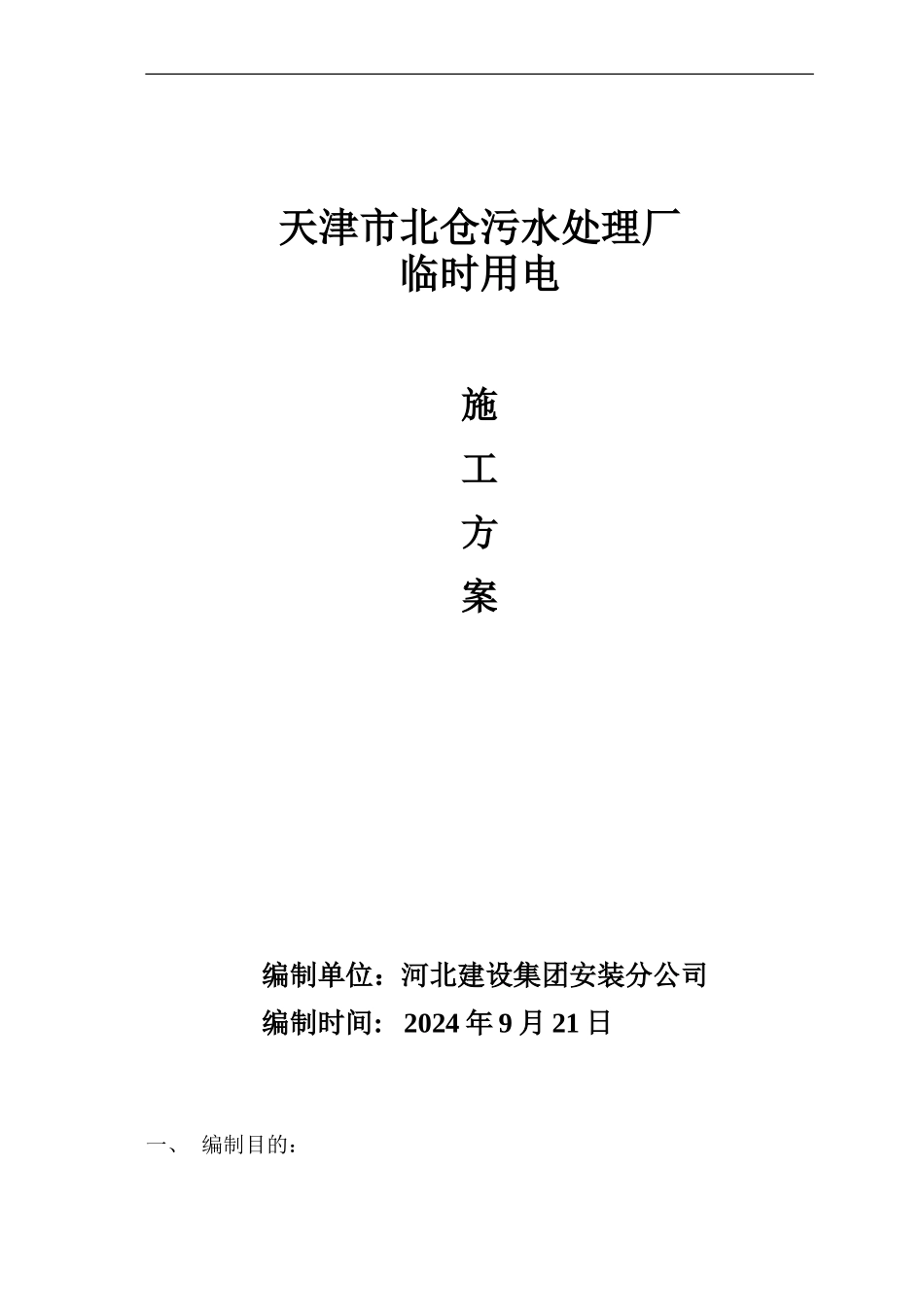

天津市北仓污水处理厂临时用电施工方案编制单位：河北建设集团安装分公司编制时间: 2024 年 9 月 21 日一、 编制目的：下载后可任意编辑由于本工程施工现场的用电具有时间短，用电设备拆装、移动频繁的特点。用电负荷在施工过程中变化大，立体交叉作业多，且大都由非电气专业人员操作开关电器。为达到施工全过程中安全用电、合理分配用电机制，特编制此临时用电施工组织设计，以达到安全用电的目的。二、 编制内容：①场主要用电设备：电焊机，切割机，工程钻，手持电动工具，现场照明，办公用电及生活区用电，材料场照明及材料加工用电。①工现场临时用电布置（附：施工现场临电布置简图）：①本工程实行“TN-S”三相五线制供电系统，三级配电两极保护重复接地配电原则，即一级电源箱，二级分电箱，三级开关箱，现场用电设备均实行接零保护， 专用保护零线由一级漏电保护器电源侧零线引出。②施工场地供电电源由现场三个变压器供电，共设三个总配电箱,1#号总配电箱电源直接由雨水泵站北侧变压器就近引入，出水泵站设分电箱一个，沼气锅炉房分电箱一个,2#总配电箱由初沉池北侧变压器引入，初沉池设分电箱一个，细格栅设分电箱一个,污泥浓缩脱水机房设分电箱一个，Ａ／Ｏ生物池与初沉池之间设分电箱一个，生活区及料场设３＃总配电箱一个，生活区和综合楼各设一个分电箱，开关设在分电箱附近，由于施工现场复杂,根据施工需要各设置１-３个,具体位置现场决定。开关箱与分电箱距离不得超过 30 米。开关箱与被控电气设备水平间距不超过 3 米。配电箱与开关箱周围空间应有足够空间工作场地和通道。③本工程供电方式采纳放射式供电，供电线路采纳电缆埋地敷设敷设深度不小于 0.6 米，过路电缆采纳穿钢管敷设，敷设电缆要求用五芯电缆。与设备相连接的保护零线截面不小于 2.5mm2的绝缘多股铜线，保护零线绿、黄双色线，在任何情况下不准使用绿、黄双色线作为负荷线。下载后可任意编辑④总配电箱处作重复接地，接地电阻不大于 10Ω，接地装置的接地体应用两根以上的镀锌角钢，不得用铝导体或螺纹钢，其长度不小于 2.5m，垂直埋入地下。临时用电系统的接地电阻应每季度进行一次复测，遇有较大天气、气候情况变化或重大用电设备安装时，要对就近配电箱处的接地电阻进行复测。⑤配电箱要求防雨、防尘，有门锁。固定箱下皮距地 1.3-1.5 米移动箱下皮距地 0.6-1.3 米。配电箱，开关箱导线进出口设在箱体下部并做好防护。金属箱体及电气开...
