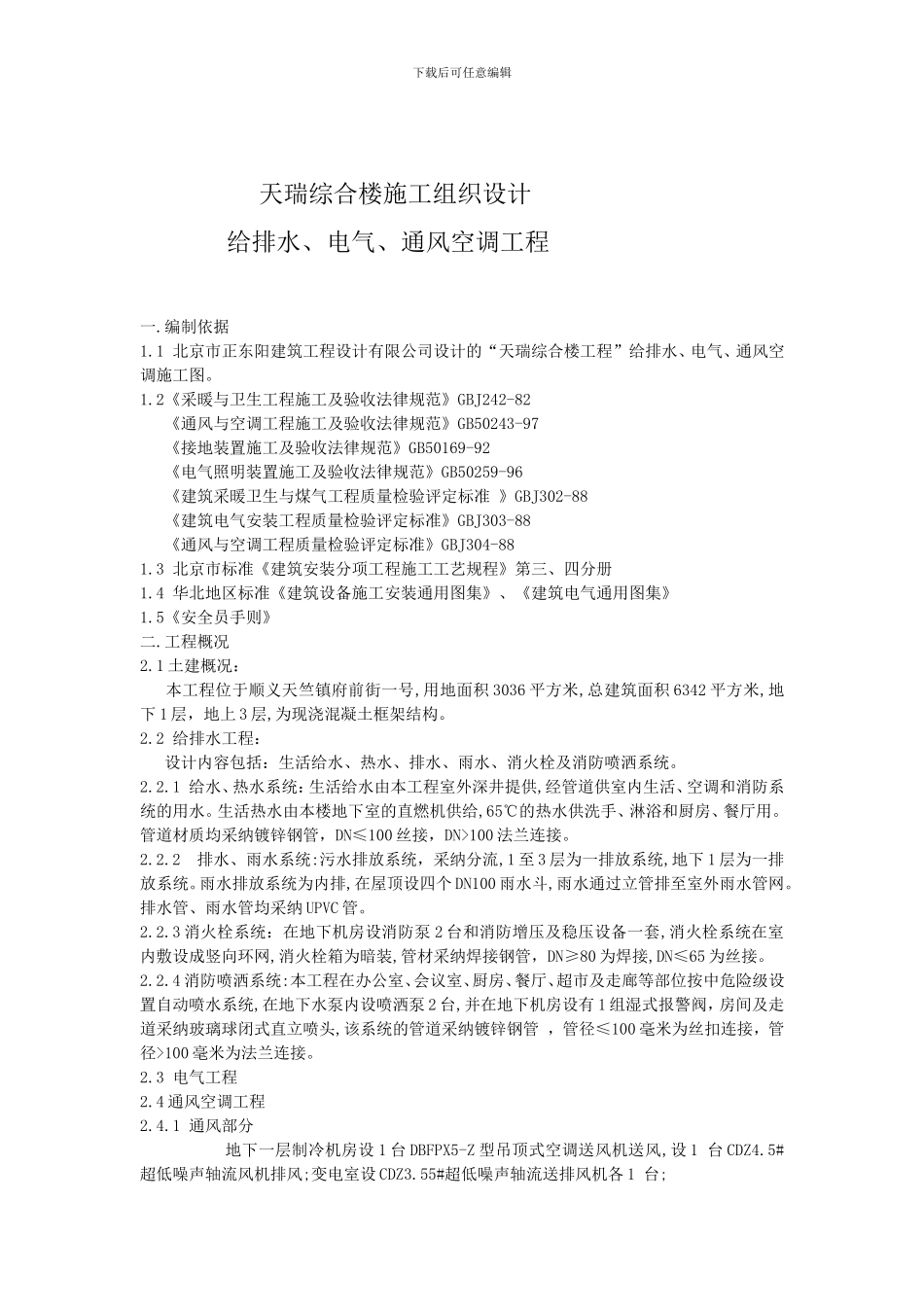

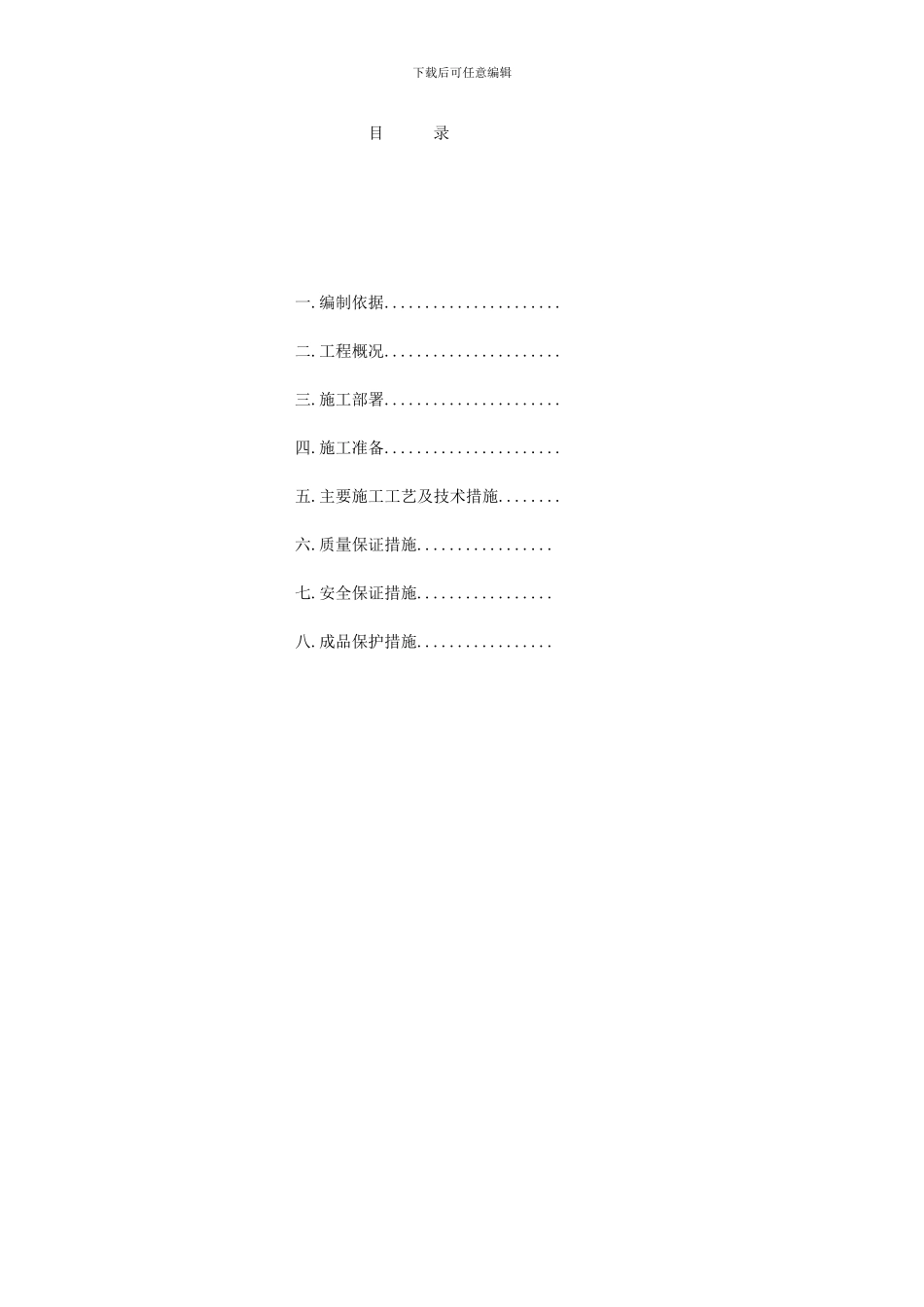

下载后可任意编辑 目 录 一.编制依据...................... 二.工程概况...................... 三.施工部署...................... 四.施工准备...................... 五.主要施工工艺及技术措施........ 六.质量保证措施................. 七.安全保证措施................. 八.成品保护措施.................下载后可任意编辑 天瑞综合楼施工组织设计 给排水、电气、通风空调工程一.编制依据1.1 北京市正东阳建筑工程设计有限公司设计的“天瑞综合楼工程”给排水、电气、通风空调施工图。1.2《采暖与卫生工程施工及验收法律规范》GBJ242-82 《通风与空调工程施工及验收法律规范》GB50243-97 《接地装置施工及验收法律规范》GB50169-92 《电气照明装置施工及验收法律规范》GB50259-96 《建筑采暖卫生与煤气工程质量检验评定标准 》GBJ302-88 《建筑电气安装工程质量检验评定标准》GBJ303-88 《通风与空调工程质量检验评定标准》GBJ304-881.3 北京市标准《建筑安装分项工程施工工艺规程》第三、四分册1.4 华北地区标准《建筑设备施工安装通用图集》、《建筑电气通用图集》1.5《安全员手则》二.工程概况2.1 土建概况： 本工程位于顺义天竺镇府前街一号,用地面积 3036 平方米,总建筑面积 6342 平方米,地下 1 层，地上 3 层,为现浇混凝土框架结构。2.2 给排水工程： 设计内容包括：生活给水、热水、排水、雨水、消火栓及消防喷洒系统。2.2.1 给水、热水系统：生活给水由本工程室外深井提供,经管道供室内生活、空调和消防系统的用水。生活热水由本楼地下室的直燃机供给,65℃的热水供洗手、淋浴和厨房、餐厅用。 管道材质均采纳镀锌钢管，DN≤100 丝接，DN>100 法兰连接。2.2.2 排水、雨水系统:污水排放系统，采纳分流,1 至 3 层为一排放系统,地下 1 层为一排放系统。雨水排放系统为内排,在屋顶设四个 DN100 雨水斗,雨水通过立管排至室外雨水管网。排水管、雨水管均采纳 UPVC 管。2.2.3 消火栓系统：在地下机房设消防泵 2 台和消防增压及稳压设备一套,消火栓系统在室内敷设成竖向环网,消火栓箱为暗装,管材采纳焊接钢管，DN≥80 为焊接,DN≤65 为丝接。2.2.4 消防喷洒系统:本工程在办公室、会议室、厨房、餐厅、超市及走廊等部位按中危险级设置自动喷水系统,在地下水泵内设喷洒泵 2 台,并在地下机房设有 1 组湿式报警阀，房间及走道采纳玻璃球闭式直立喷头,该系统的管道采纳镀锌钢管 ，管...
