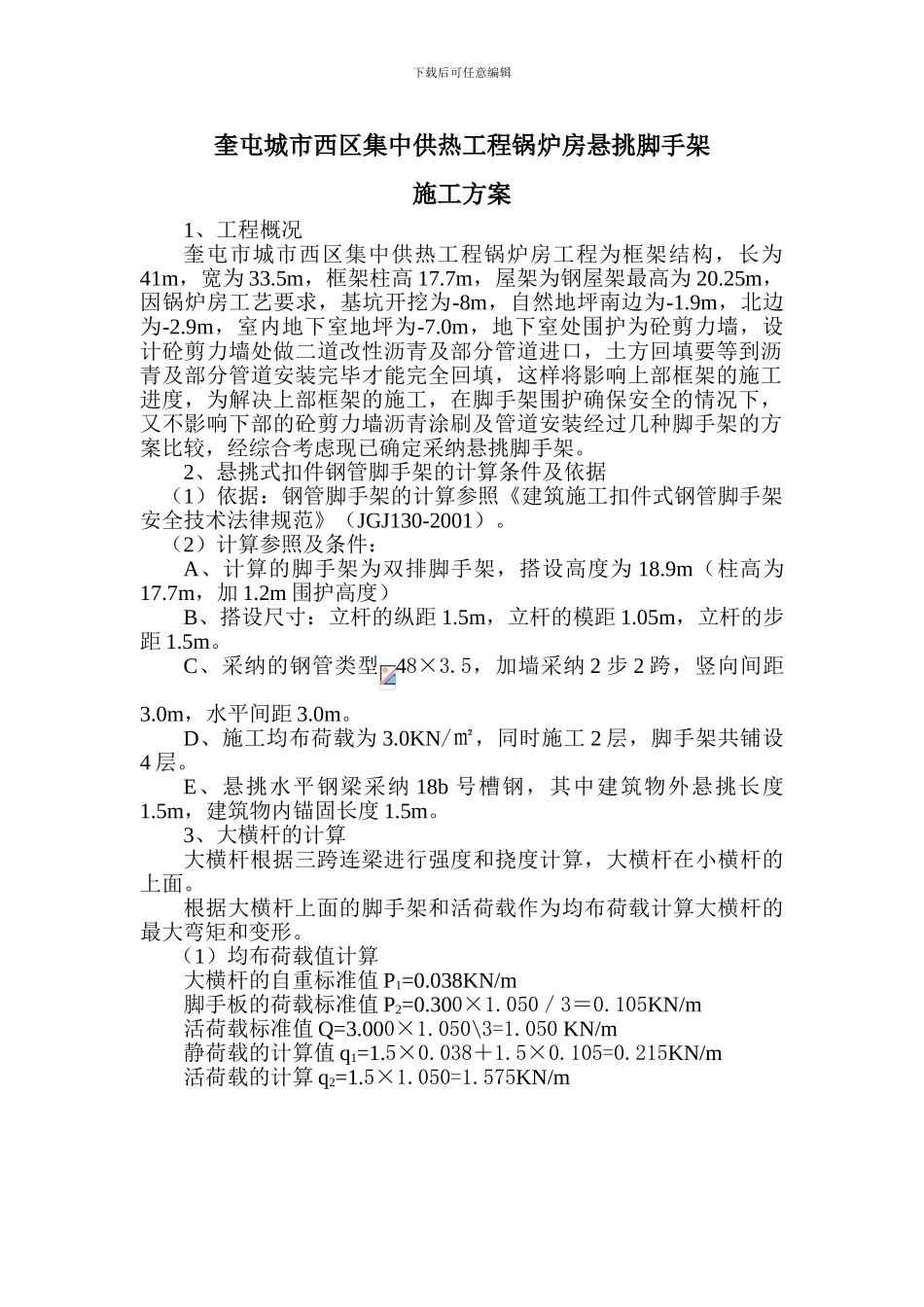

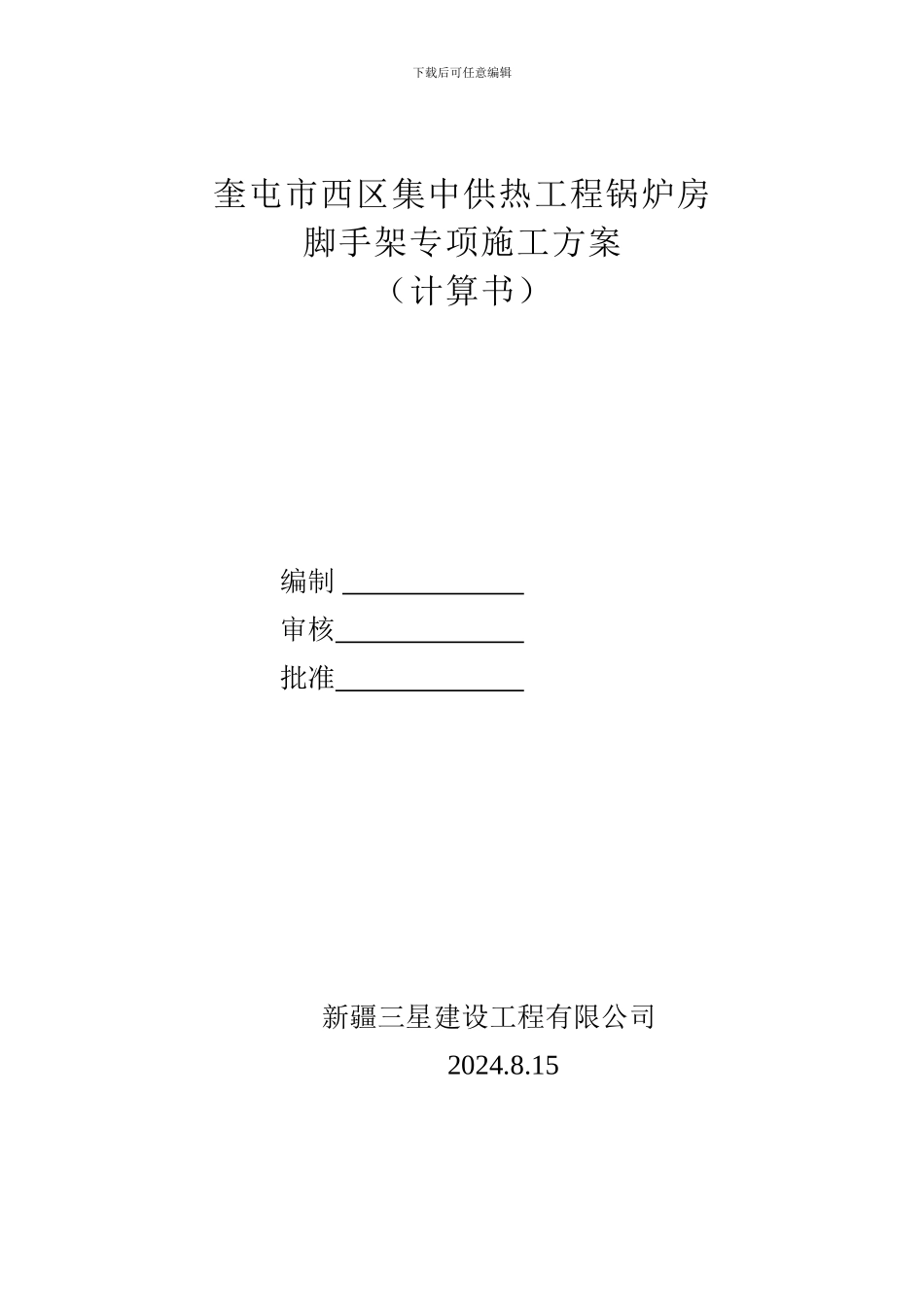

下载后可任意编辑奎屯市西区集中供热工程锅炉房脚手架专项施工方案（计算书）编制 审核 批准 新疆三星建设工程有限公司2024.8.15下载后可任意编辑奎屯城市西区集中供热工程锅炉房悬挑脚手架施工方案1、工程概况奎屯市城市西区集中供热工程锅炉房工程为框架结构，长为41m，宽为 33.5m，框架柱高 17.7m，屋架为钢屋架最高为 20.25m，因锅炉房工艺要求，基坑开挖为-8m，自然地坪南边为-1.9m，北边为-2.9m，室内地下室地坪为-7.0m，地下室处围护为砼剪力墙，设计砼剪力墙处做二道改性沥青及部分管道进口，土方回填要等到沥青及部分管道安装完毕才能完全回填，这样将影响上部框架的施工进度，为解决上部框架的施工，在脚手架围护确保安全的情况下，又不影响下部的砼剪力墙沥青涂刷及管道安装经过几种脚手架的方案比较，经综合考虑现已确定采纳悬挑脚手架。2、悬挑式扣件钢管脚手架的计算条件及依据（1）依据：钢管脚手架的计算参照《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2001）。（2）计算参照及条件：A、计算的脚手架为双排脚手架，搭设高度为 18.9m（柱高为17.7m，加 1.2m 围护高度）B、搭设尺寸：立杆的纵距 1.5m，立杆的模距 1.05m，立杆的步距 1.5m。C、采纳的钢管类型 48×3.5，加墙采纳 2 步 2 跨，竖向间距3.0m，水平间距 3.0m。D、施工均布荷载为 3.0KN/㎡，同时施工 2 层，脚手架共铺设4 层。E、悬挑水平钢梁采纳 18b 号槽钢，其中建筑物外悬挑长度1.5m，建筑物内锚固长度 1.5m。3、大横杆的计算大横杆根据三跨连梁进行强度和挠度计算，大横杆在小横杆的上面。根据大横杆上面的脚手架和活荷载作为均布荷载计算大横杆的最大弯矩和变形。（1）均布荷载值计算大横杆的自重标准值 P1=0.038KN/m脚手板的荷载标准值 P2=0.300×1.050／3＝0.105KN/m活荷载标准值 Q=3.000×1.050\3=1.050 KN/m静荷载的计算值 q1=1.5×0.038＋1.5×0.105=0.215KN/m活荷载的计算 q2=1.5×1.050=1.575KN/m下载后可任意编辑（2）强度计算最大弯矩考虑为三跨连续梁均布荷载作用下的弯距。跨中最大弯距计算公式如下：M1max=0.08 q1L2+0.10 q2L2跨中最大弯距为：M1 max＝（0.08×0.215+0.1×1.575）×1.5002＝0.393高度计算公式如下：M2max=-0.10 q1L2-0.117q2L2高度最大弯距为：M1 max＝-（0.1×0.215+0.117×1.575）×1.5002＝-0.463KN.m我们选择高度弯距和跨中弯距的最大值进行强度计算：＝0.463×106／5080.0＝91.14...
