威宁电站金属结构制造安装施工方案VIP免费

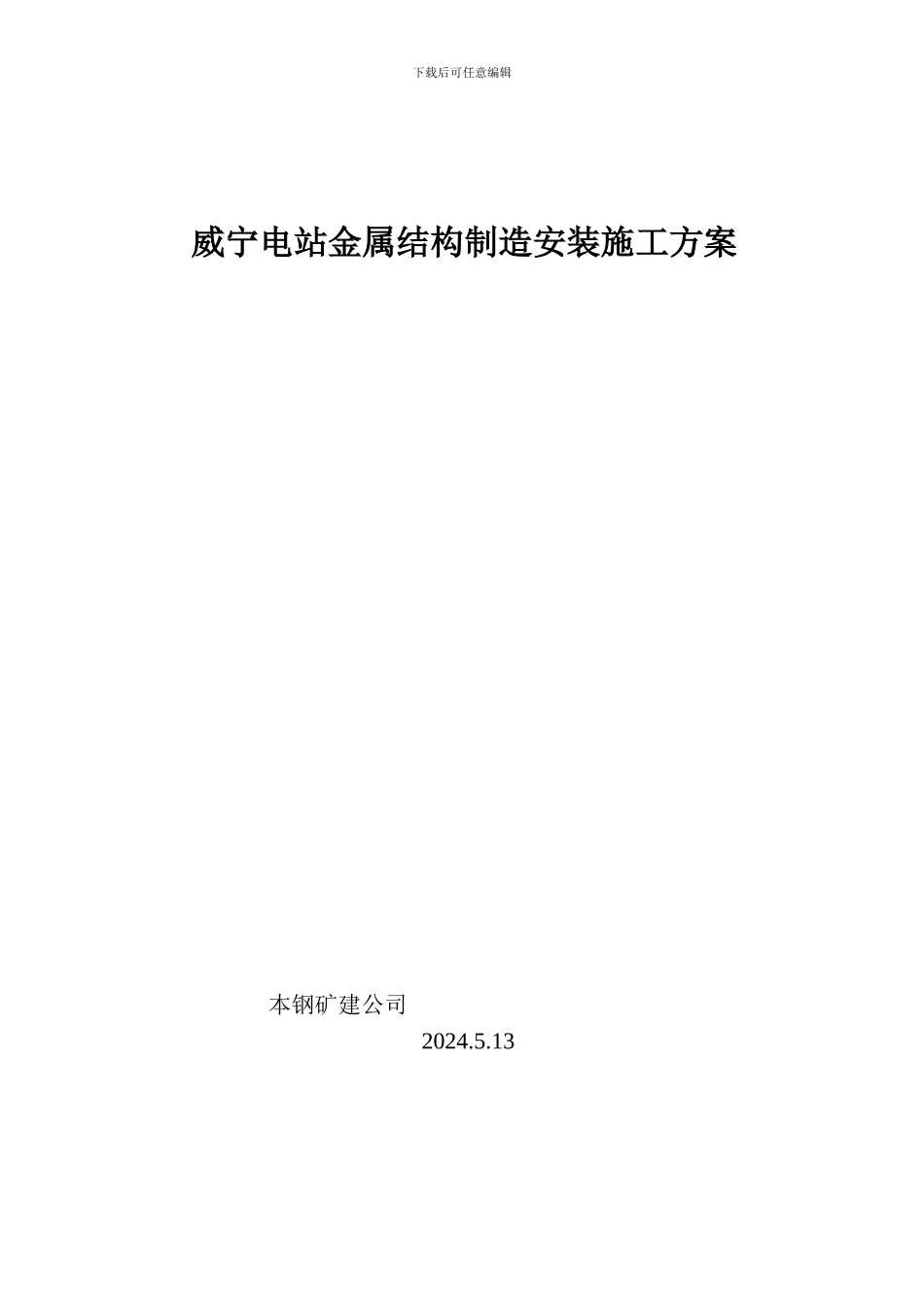

威宁电站金属结构制造安装施工方案_第1页
1/13

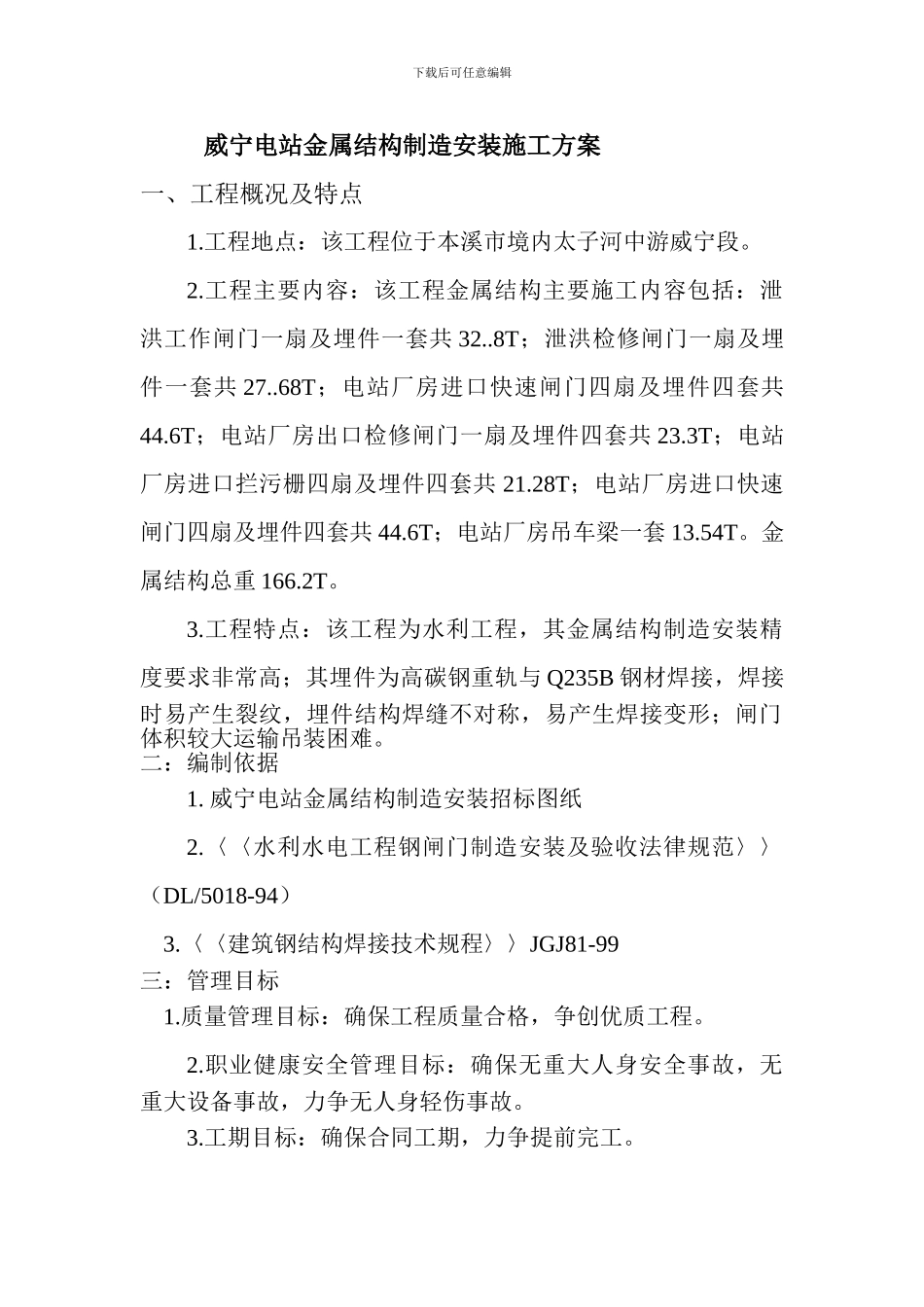

威宁电站金属结构制造安装施工方案_第2页
2/13

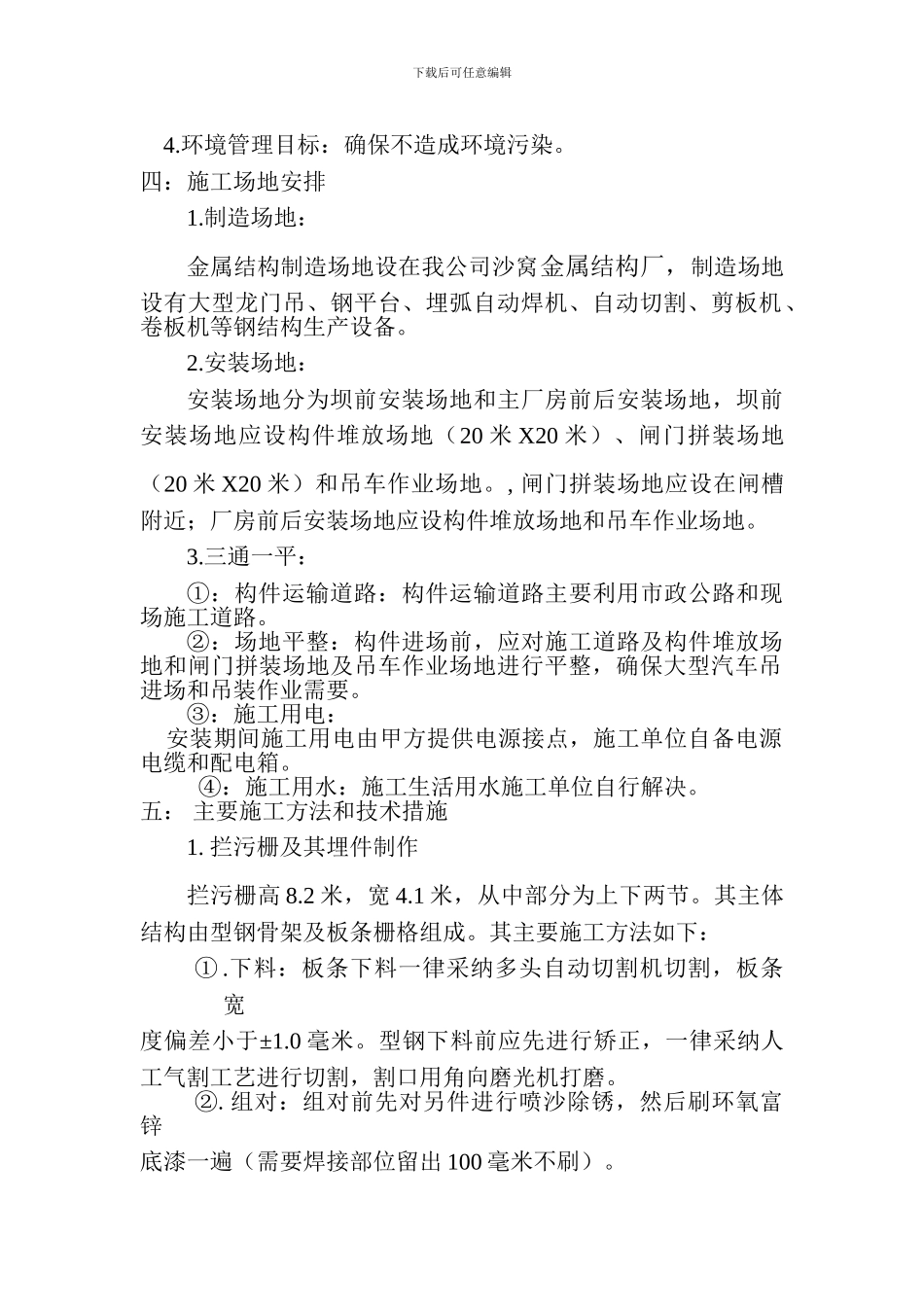

威宁电站金属结构制造安装施工方案_第3页
3/13
下载后可任意编辑威宁电站金属结构制造安装施工方案 本钢矿建公司2024.5.13下载后可任意编辑 威宁电站金属结构制造安装施工方案一、工程概况及特点1.工程地点:该工程位于本溪市境内太子河中游威宁段。2.工程主要内容:该工程金属结构主要施工内容包括:泄洪工作闸门一扇及埋件一套共 32..8T;泄洪检修闸门一扇及埋件一套共 27..68T;电站厂房进口快速闸门四扇及埋件四套共44.6T;电站厂房出口检修闸门一扇及埋件四套共 23.3T;电站厂房进口拦污栅四扇及埋件四套共 21.28T;电站厂房进口快速闸门四扇及埋件四套共 44.6T;电站厂房吊车梁一套 13.54T。金属结构总重 166.2T。3.工程特点:该工程为水利工程,其金属结构制造安装精度要求非常高;其埋件为高碳钢重轨与 Q235B 钢材焊接,焊接时易产生裂纹,埋件结构焊缝不对称,易产生焊接变形;闸门体积较大运输吊装困难。二:编制依据1. 威宁电站金属结构制造安装招标图纸2.〈〈水利水电工程钢闸门制造安装及验收法律规范〉〉(DL/5018-94) 3.〈〈建筑钢结构焊接技术规程〉〉JGJ81-99三:管理目标 1.质量管理目标:确保工程质量合格,争创优质工程。2.职业健康安全管理目标:确保无重大人身安全事故,无重大设备事故,力争无人身轻伤事故。3.工期目标:确保合同工期,力争提前完工。下载后可任意编辑 4.环境管理目标:确保不造成环境污染。四:施工场地安排1.制造场地:金属结构制造场地设在我公司沙窝金属结构厂,制造场地设有大型龙门吊、钢平台、埋弧自动焊机、自动切割、剪板机、卷板机等钢结构生产设备。2.安装场地:安装场地分为坝前安装场地和主厂房前后安装场地,坝前安装场地应设构件堆放场地(20 米 X20 米)、闸门拼装场地(20 米 X20 米)和吊车作业场地。, 闸门拼装场地应设在闸槽附近;厂房前后安装场地应设构件堆放场地和吊车作业场地。3.三通一平:①:构件运输道路:构件运输道路主要利用市政公路和现场施工道路。②:场地平整:构件进场前,应对施工道路及构件堆放场地和闸门拼装场地及吊车作业场地进行平整,确保大型汽车吊进场和吊装作业需要。③:施工用电: 安装期间施工用电由甲方提供电源接点,施工单位自备电源电缆和配电箱。④:施工用水:施工生活用水施工单位自行解决。五: 主要施工方法和技术措施1. 拦污栅及其埋件制作拦污栅高 8.2 米,宽 4.1 米,从中部分为上下两节。其主体结构由型钢骨架及板条栅格组成。其主要施工方法如下:① ....
