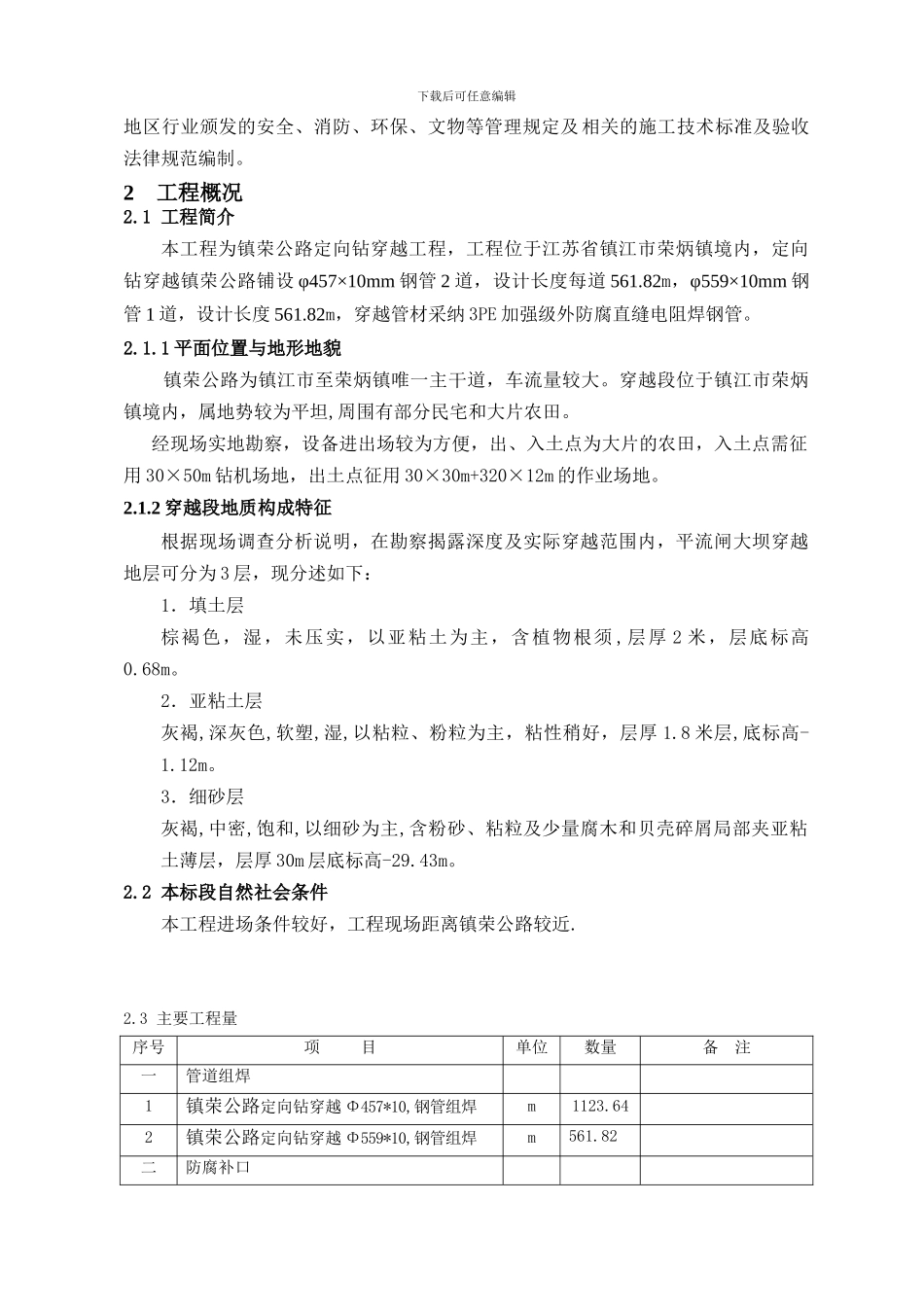

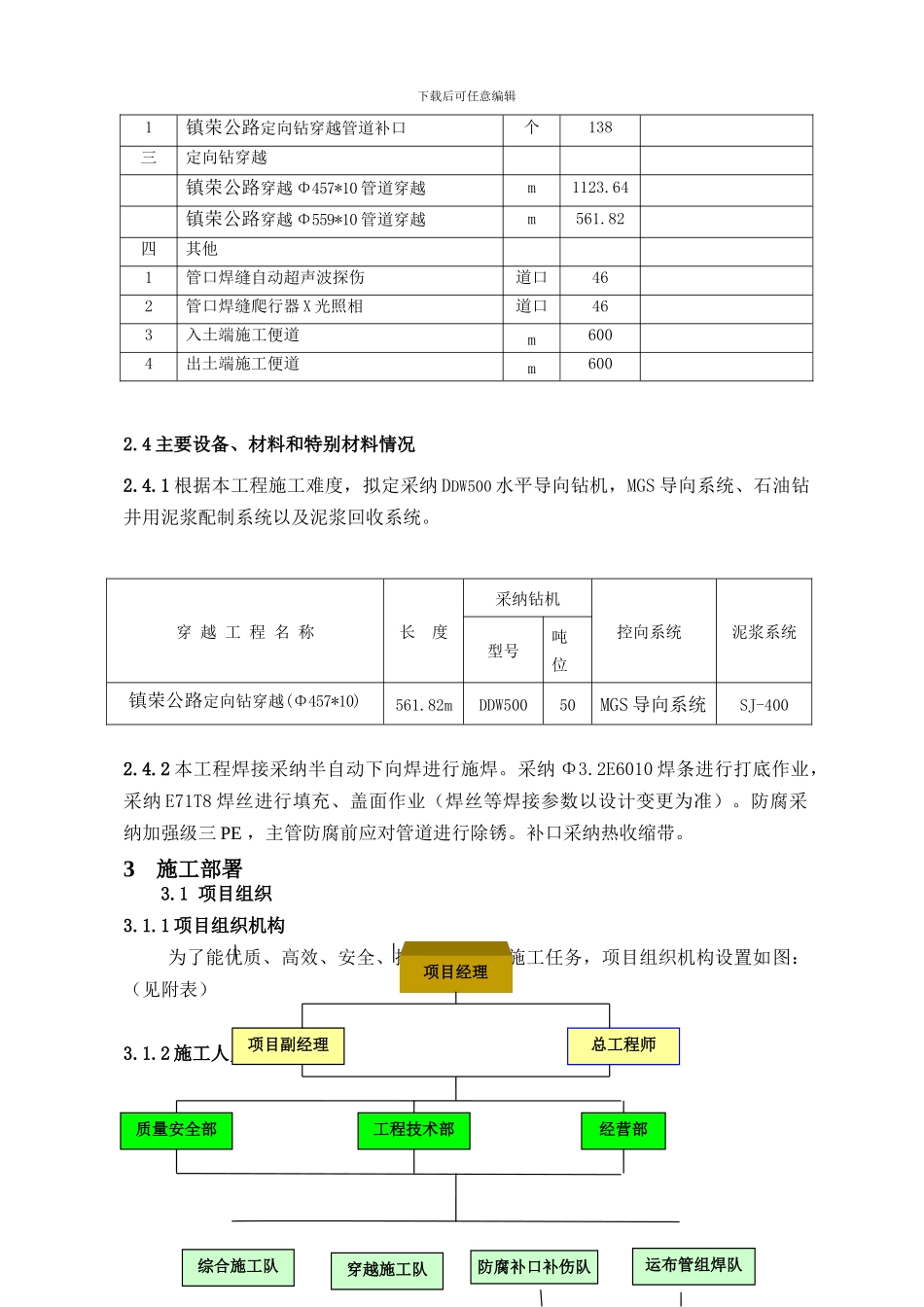

下载后可任意编辑镇荣公路定向钻穿越工程施工组织设计编 制: 审 核: 批 准: 编制单位：中石化南京工程有限公司镇江盐化工程项目部 编制日期：二 0 一一年十一月镇荣公路定向钻穿越施工组织设计1编制依据本施工组织设计依据建设单位提供的施工技术要求，国家现行的法令、法规，下载后可任意编辑地区行业颁发的安全、消防、环保、文物等管理规定及相关的施工技术标准及验收法律规范编制。2工程概况2.1 工程简介本工程为镇荣公路定向钻穿越工程，工程位于江苏省镇江市荣炳镇境内，定向钻穿越镇荣公路铺设 φ457×10mm 钢管 2 道，设计长度每道 561.82m，φ559×10mm 钢管 1 道，设计长度 561.82m，穿越管材采纳 3PE 加强级外防腐直缝电阻焊钢管。2.1.1 平面位置与地形地貌镇荣公路为镇江市至荣炳镇唯一主干道，车流量较大。穿越段位于镇江市荣炳镇境内，属地势较为平坦,周围有部分民宅和大片农田。经现场实地勘察，设备进出场较为方便，出、入土点为大片的农田，入土点需征用 30×50m 钻机场地，出土点征用 30×30m+320×12m 的作业场地。2.1.2 穿越段地质构成特征根据现场调查分析说明，在勘察揭露深度及实际穿越范围内，平流闸大坝穿越地层可分为 3 层，现分述如下：1．填土层棕褐色，湿，未压实，以亚粘土为主，含植物根须 ,层厚 2 米，层底标高0.68m。2．亚粘土层灰褐,深灰色,软塑,湿,以粘粒、粉粒为主，粘性稍好，层厚 1.8 米层,底标高-1.12m。3．细砂层灰褐,中密,饱和,以细砂为主,含粉砂、粘粒及少量腐木和贝壳碎屑局部夹亚粘土薄层，层厚 30m 层底标高-29.43m。2.2 本标段自然社会条件本工程进场条件较好，工程现场距离镇荣公路较近.2.3 主要工程量序号项 目单位数量备 注一管道组焊1镇荣公路定向钻穿越 Φ457*10,钢管组焊m1123.642镇荣公路定向钻穿越 Φ559*10,钢管组焊m561.82二防腐补口下载后可任意编辑1镇荣公路定向钻穿越管道补口个 138三定向钻穿越镇荣公路穿越 Φ457*10 管道穿越m1123.64镇荣公路穿越 Φ559*10 管道穿越m561.82四其他1管口焊缝自动超声波探伤道口462管口焊缝爬行器 X 光照相道口463入土端施工便道m6004出土端施工便道m6002.4 主要设备、材料和特别材料情况2.4.1 根据本工程施工难度，拟定采纳 DDW500 水平导向钻机，MGS 导向系统、石油钻井用泥浆配制系统以及泥浆回收系统。穿 越 工 程 名 称长 度采纳钻机控向系统泥浆系统型号吨位镇荣公路定向钻穿越(Φ...
