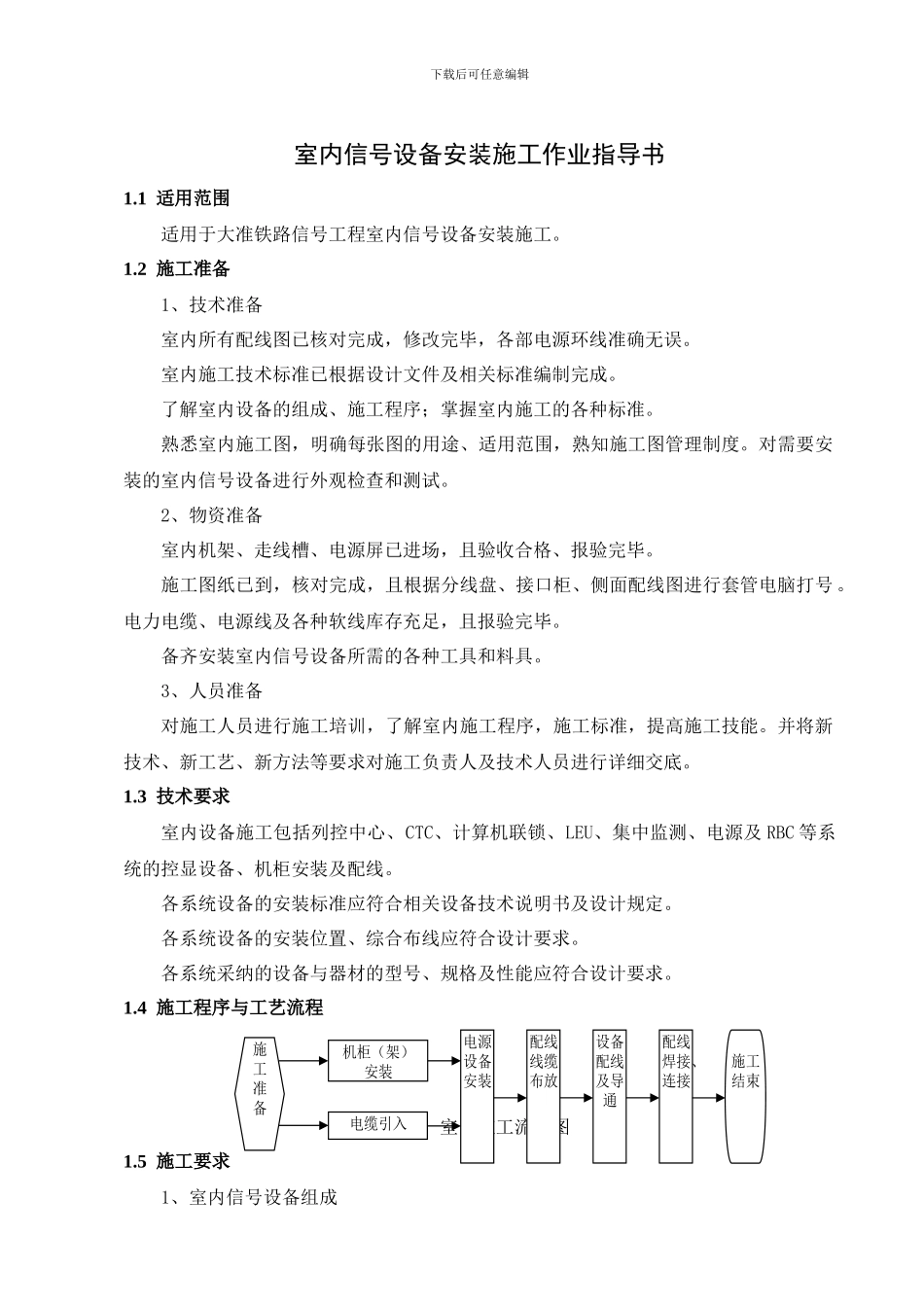

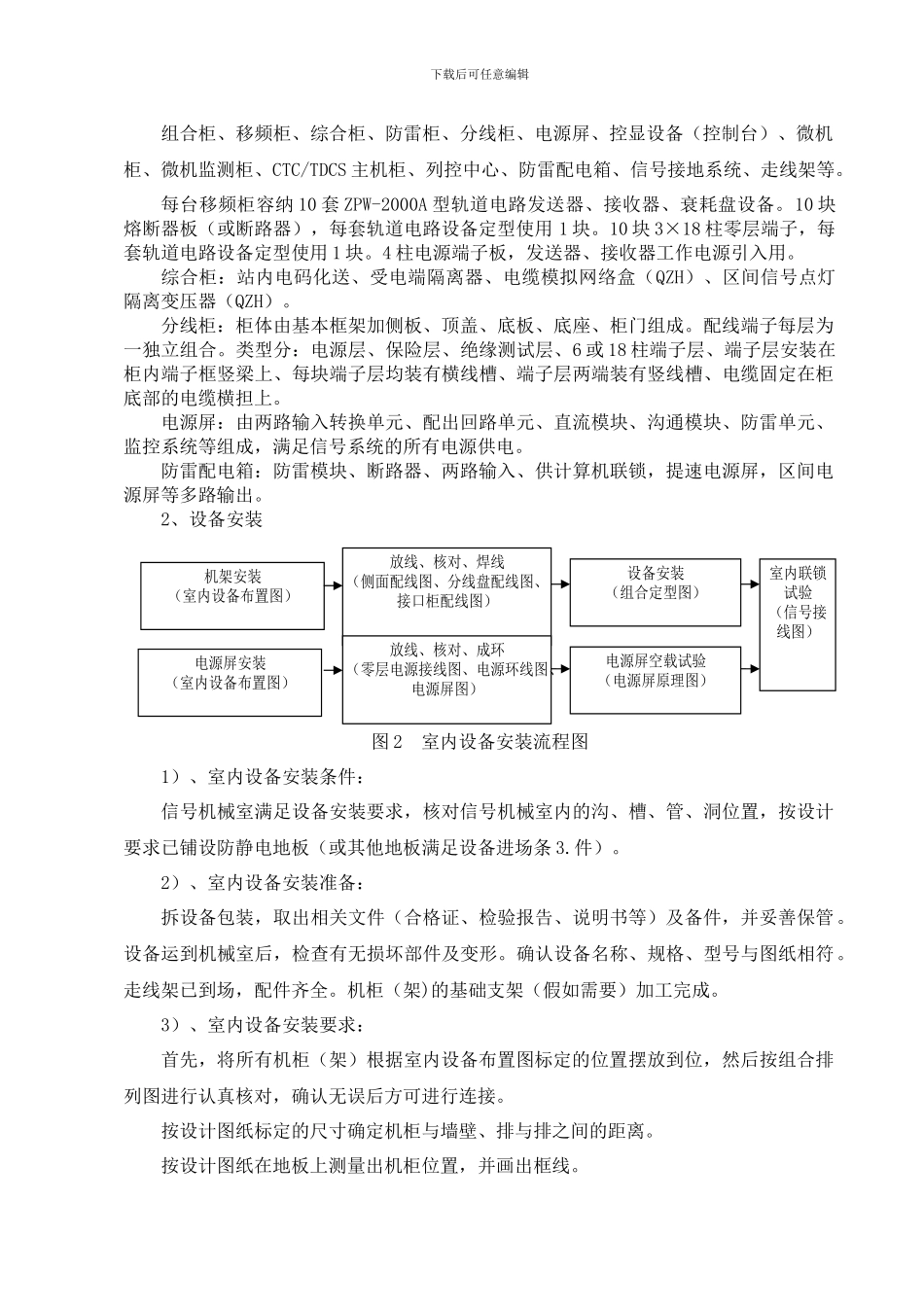

下载后可任意编辑室内信号设备安装施工作业指导书1.1 适用范围适用于大准铁路信号工程室内信号设备安装施工。1.2 施工准备1、技术准备室内所有配线图已核对完成，修改完毕，各部电源环线准确无误。室内施工技术标准已根据设计文件及相关标准编制完成。了解室内设备的组成、施工程序；掌握室内施工的各种标准。熟悉室内施工图，明确每张图的用途、适用范围，熟知施工图管理制度。对需要安装的室内信号设备进行外观检查和测试。2、物资准备室内机架、走线槽、电源屏已进场，且验收合格、报验完毕。施工图纸已到，核对完成，且根据分线盘、接口柜、侧面配线图进行套管电脑打号 。电力电缆、电源线及各种软线库存充足，且报验完毕。备齐安装室内信号设备所需的各种工具和料具。3、人员准备对施工人员进行施工培训，了解室内施工程序，施工标准，提高施工技能。并将新技术、新工艺、新方法等要求对施工负责人及技术人员进行详细交底。1.3 技术要求室内设备施工包括列控中心、CTC、计算机联锁、LEU、集中监测、电源及 RBC 等系统的控显设备、机柜安装及配线。各系统设备的安装标准应符合相关设备技术说明书及设计规定。各系统设备的安装位置、综合布线应符合设计要求。各系统采纳的设备与器材的型号、规格及性能应符合设计要求。1.4 施工程序与工艺流程图 1 室内施工流程图1.5 施工要求1、室内信号设备组成施工结束配线焊接、连接设备配线及导通配线线缆布放电源设备安装电缆引入机柜（架）安装施工准备下载后可任意编辑组合柜、移频柜、综合柜、防雷柜、分线柜、电源屏、控显设备（控制台）、微机柜、微机监测柜、CTC/TDCS 主机柜、列控中心、防雷配电箱、信号接地系统、走线架等。每台移频柜容纳 10 套 ZPW-2000A 型轨道电路发送器、接收器、衰耗盘设备。10 块熔断器板（或断路器），每套轨道电路设备定型使用 1 块。10 块 3×18 柱零层端子，每套轨道电路设备定型使用 1 块。4 柱电源端子板，发送器、接收器工作电源引入用。综合柜：站内电码化送、受电端隔离器、电缆模拟网络盒（QZH）、区间信号点灯隔离变压器（QZH）。分线柜：柜体由基本框架加侧板、顶盖、底板、底座、柜门组成。配线端子每层为一独立组合。类型分：电源层、保险层、绝缘测试层、6 或 18 柱端子层、端子层安装在柜内端子框竖梁上、每块端子层均装有横线槽、端子层两端装有竖线槽、电缆固定在柜底部的电缆横担上。电源屏：由两路输入转换单元、配出回路...
