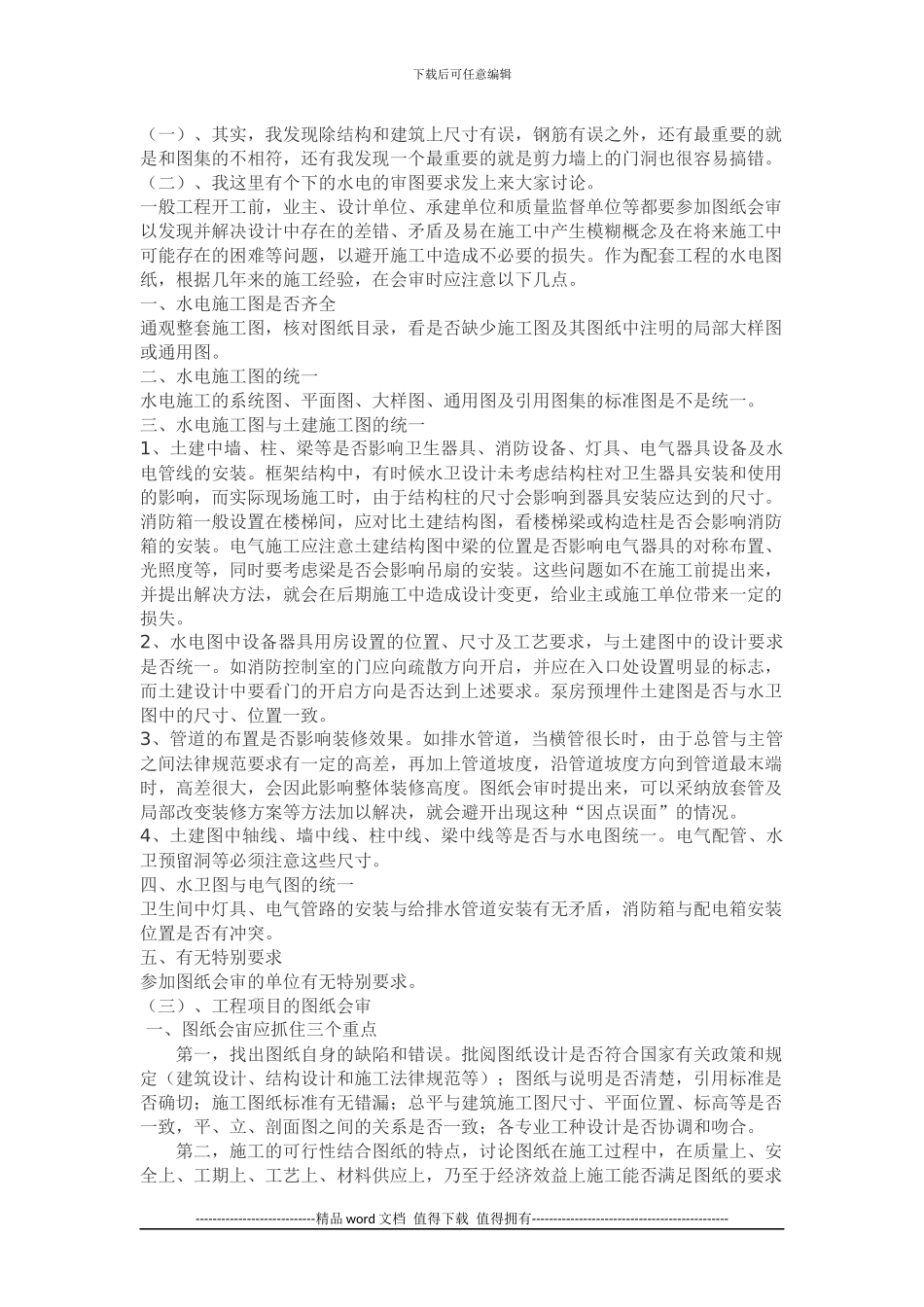

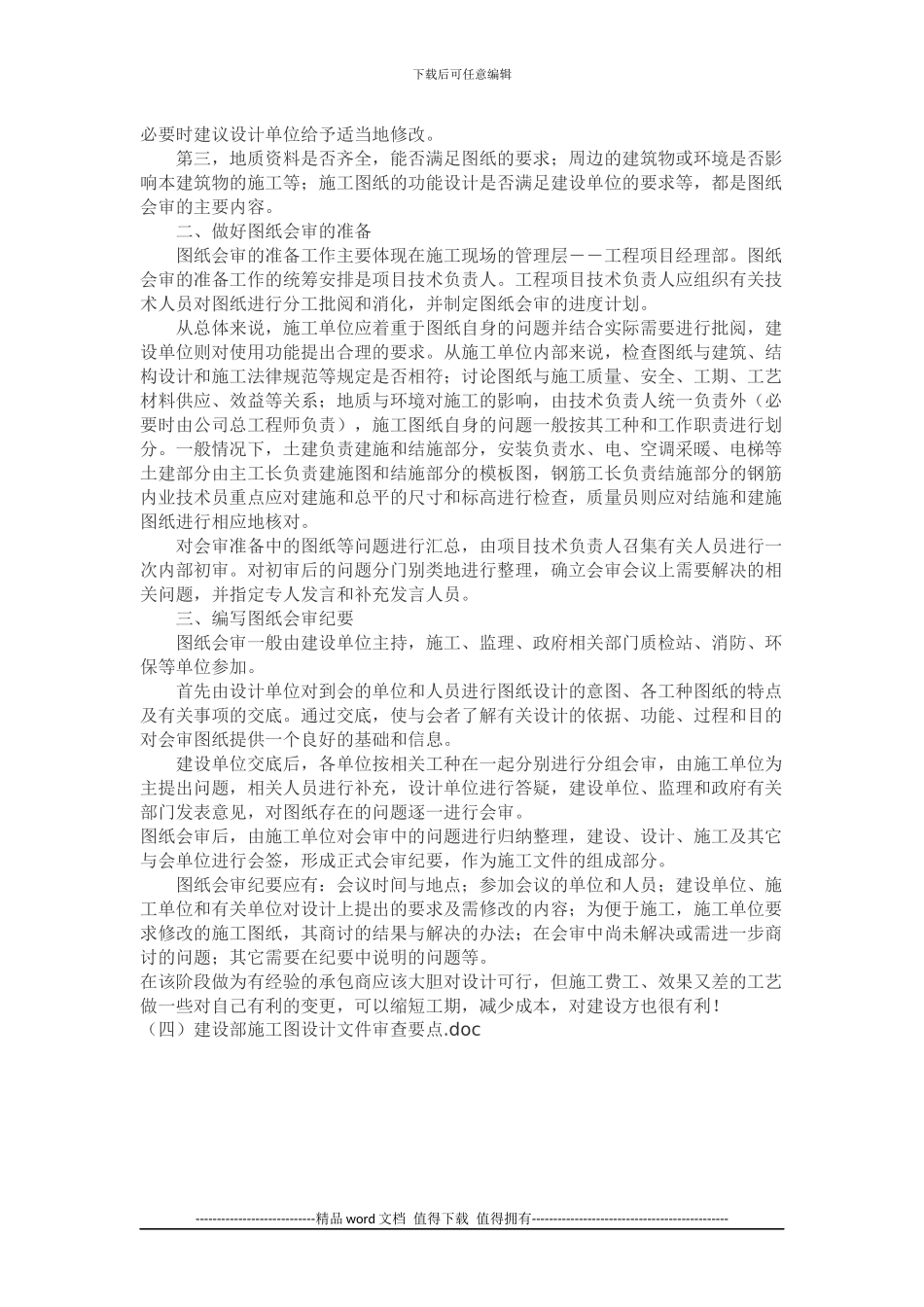

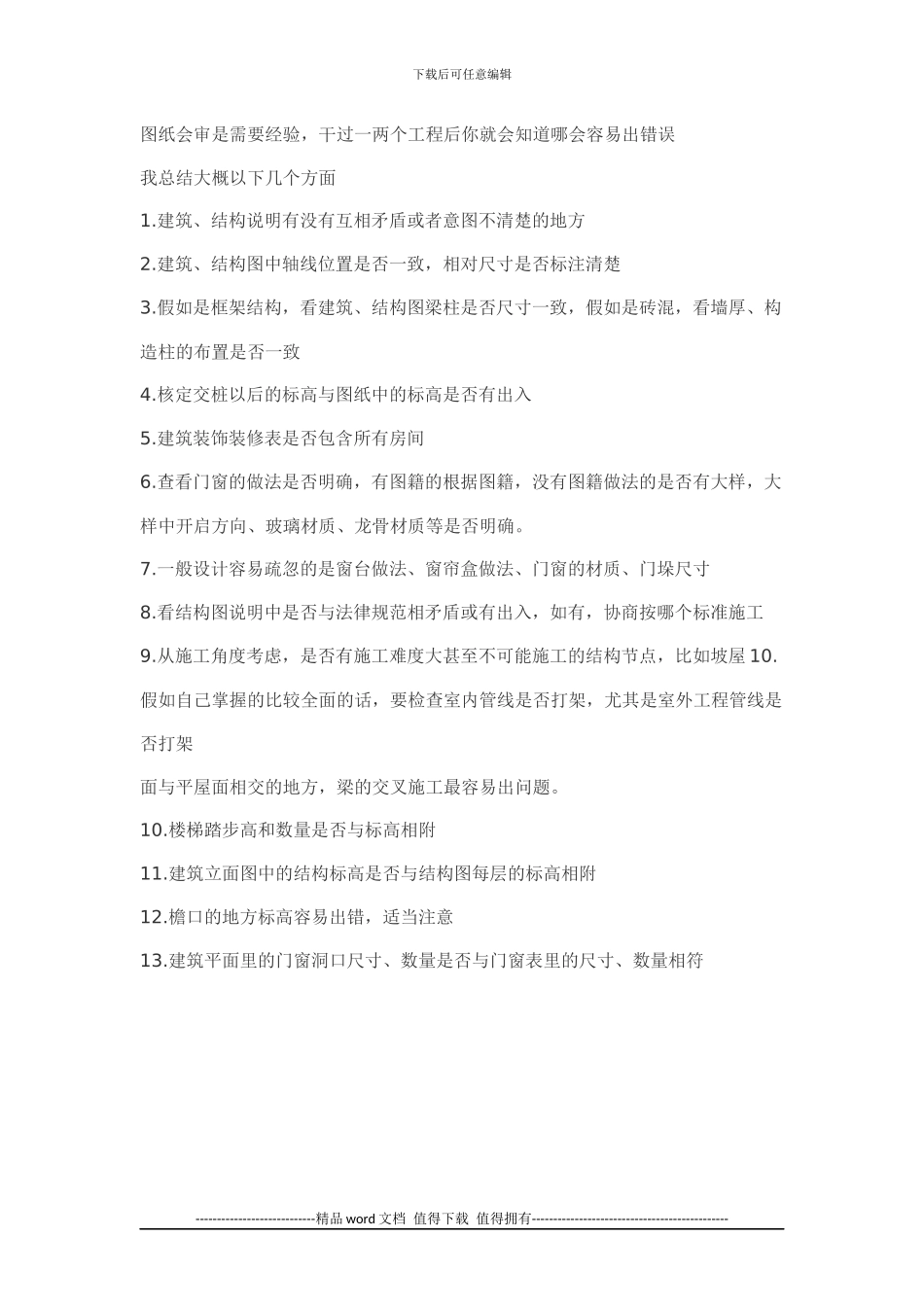

下载后可任意编辑（一）、其实，我发现除结构和建筑上尺寸有误，钢筋有误之外，还有最重要的就是和图集的不相符，还有我发现一个最重要的就是剪力墙上的门洞也很容易搞错。（二）、我这里有个下的水电的审图要求发上来大家讨论。一般工程开工前，业主、设计单位、承建单位和质量监督单位等都要参加图纸会审以发现并解决设计中存在的差错、矛盾及易在施工中产生模糊概念及在将来施工中可能存在的困难等问题，以避开施工中造成不必要的损失。作为配套工程的水电图纸，根据几年来的施工经验，在会审时应注意以下几点。一、水电施工图是否齐全通观整套施工图，核对图纸目录，看是否缺少施工图及其图纸中注明的局部大样图或通用图。二、水电施工图的统一水电施工的系统图、平面图、大样图、通用图及引用图集的标准图是不是统一。三、水电施工图与土建施工图的统一1、土建中墙、柱、梁等是否影响卫生器具、消防设备、灯具、电气器具设备及水电管线的安装。框架结构中，有时候水卫设计未考虑结构柱对卫生器具安装和使用的影响，而实际现场施工时，由于结构柱的尺寸会影响到器具安装应达到的尺寸。消防箱一般设置在楼梯间，应对比土建结构图，看楼梯梁或构造柱是否会影响消防箱的安装。电气施工应注意土建结构图中梁的位置是否影响电气器具的对称布置、光照度等，同时要考虑梁是否会影响吊扇的安装。这些问题如不在施工前提出来，并提出解决方法，就会在后期施工中造成设计变更，给业主或施工单位带来一定的损失。2、水电图中设备器具用房设置的位置、尺寸及工艺要求，与土建图中的设计要求是否统一。如消防控制室的门应向疏散方向开启，并应在入口处设置明显的标志，而土建设计中要看门的开启方向是否达到上述要求。泵房预埋件土建图是否与水卫图中的尺寸、位置一致。3、管道的布置是否影响装修效果。如排水管道，当横管很长时，由于总管与主管之间法律规范要求有一定的高差，再加上管道坡度，沿管道坡度方向到管道最末端时，高差很大，会因此影响整体装修高度。图纸会审时提出来，可以采纳放套管及局部改变装修方案等方法加以解决，就会避开出现这种“因点误面”的情况。4、土建图中轴线、墙中线、柱中线、梁中线等是否与水电图统一。电气配管、水卫预留洞等必须注意这些尺寸。四、水卫图与电气图的统一卫生间中灯具、电气管路的安装与给排水管道安装有无矛盾，消防箱与配电箱安装位置是否有冲突。五、有无特别要求参加图纸会审的单位有无特别要求。（三...
