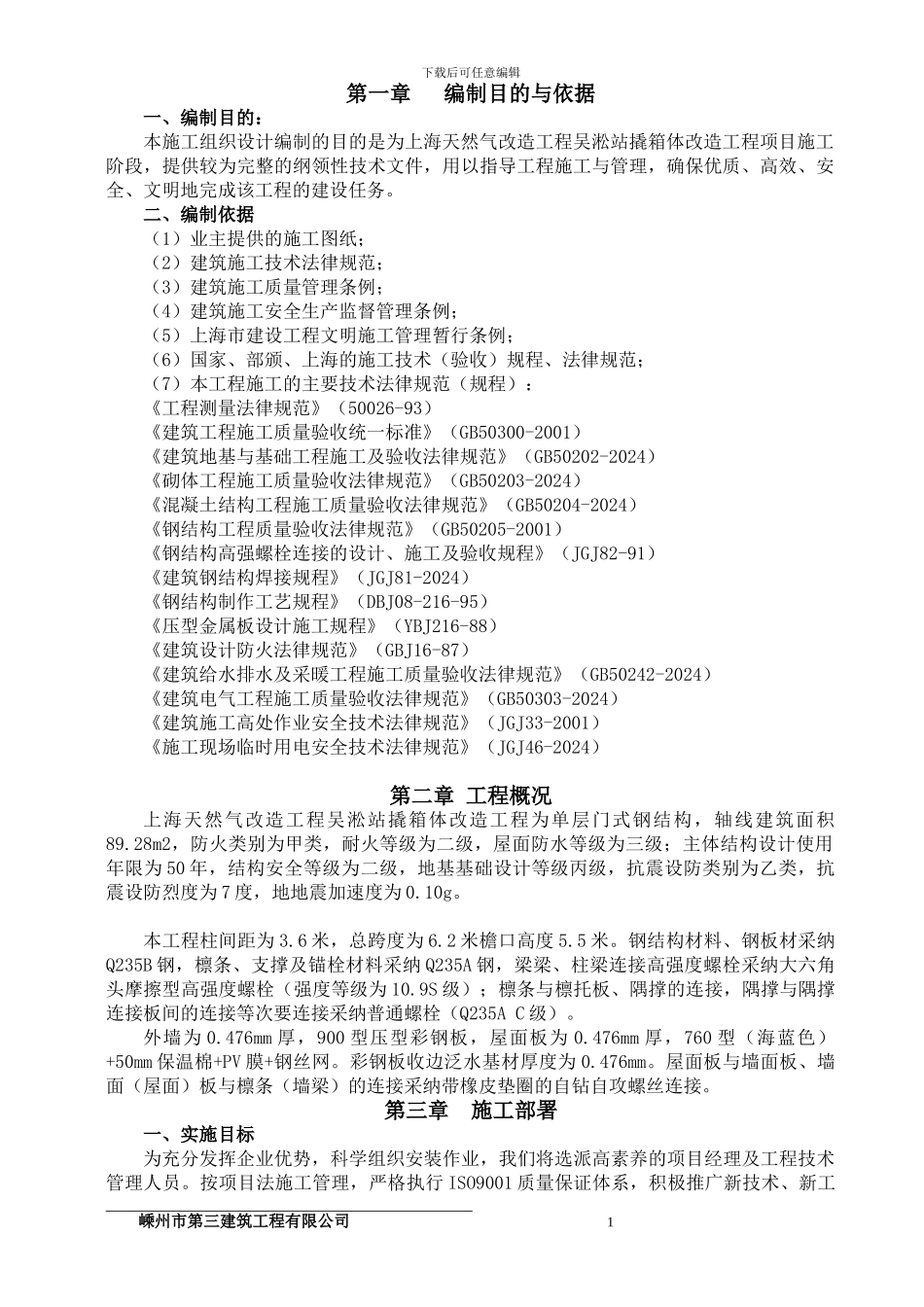

下载后可任意编辑第一章 编制目的与依据一、编制目的：本施工组织设计编制的目的是为上海天然气改造工程吴淞站撬箱体改造工程项目施工阶段，提供较为完整的纲领性技术文件，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。二、编制依据（1）业主提供的施工图纸；（2）建筑施工技术法律规范；（3）建筑施工质量管理条例；（4）建筑施工安全生产监督管理条例；（5）上海市建设工程文明施工管理暂行条例；（6）国家、部颁、上海的施工技术（验收）规程、法律规范；（7）本工程施工的主要技术法律规范（规程）：《工程测量法律规范》（50026-93）《建筑工程施工质量验收统一标准》（GB50300-2001）《建筑地基与基础工程施工及验收法律规范》（GB50202-2024）《砌体工程施工质量验收法律规范》（GB50203-2024）《混凝土结构工程施工质量验收法律规范》（GB50204-2024）《钢结构工程质量验收法律规范》（GB50205-2001）《钢结构高强螺栓连接的设计、施工及验收规程》（JGJ82-91）《建筑钢结构焊接规程》（JGJ81-2024）《钢结构制作工艺规程》（DBJ08-216-95）《压型金属板设计施工规程》（YBJ216-88）《建筑设计防火法律规范》（GBJ16-87）《建筑给水排水及采暖工程施工质量验收法律规范》（GB50242-2024）《建筑电气工程施工质量验收法律规范》（GB50303-2024）《建筑施工高处作业安全技术法律规范》（JGJ33-2001）《施工现场临时用电安全技术法律规范》（JGJ46-2024）第二章 工程概况上海天然气改造工程吴淞站撬箱体改造工程为单层门式钢结构，轴线建筑面积89.28m2，防火类别为甲类，耐火等级为二级，屋面防水等级为三级；主体结构设计使用年限为 50 年，结构安全等级为二级，地基基础设计等级丙级，抗震设防类别为乙类，抗震设防烈度为 7 度，地地震加速度为 0.10g。本工程柱间距为 3.6 米，总跨度为 6.2 米檐口高度 5.5 米。钢结构材料、钢板材采纳Q235B 钢，檩条、支撑及锚栓材料采纳 Q235A 钢，梁梁、柱梁连接高强度螺栓采纳大六角头摩擦型高强度螺栓（强度等级为 10.9S 级）；檩条与檩托板、隅撑的连接，隅撑与隅撑连接板间的连接等次要连接采纳普通螺栓（Q235A C 级）。外墙为 0.476mm 厚，900 型压型彩钢板，屋面板为 0.476mm 厚，760 型（海蓝色）+50mm 保温棉+PV 膜+钢丝网。彩钢板收边泛水基材厚度为 0.476mm。屋面板与墙面板、墙面（屋面）板与檩条（墙梁）的连接采纳带橡皮垫圈...
