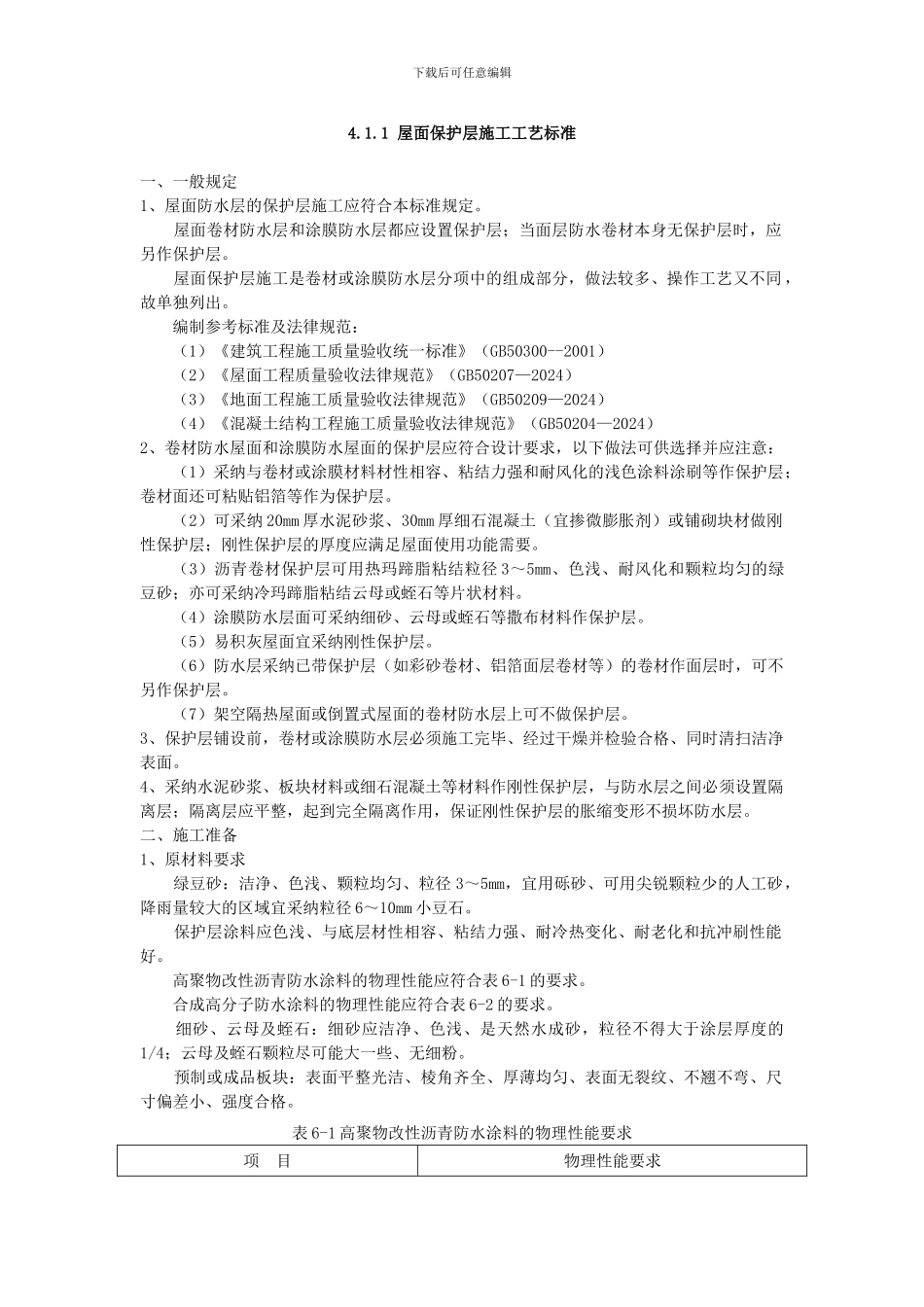

下载后可任意编辑4.1.1 屋面保护层施工工艺标准一、一般规定1、屋面防水层的保护层施工应符合本标准规定。 屋面卷材防水层和涂膜防水层都应设置保护层；当面层防水卷材本身无保护层时，应另作保护层。 屋面保护层施工是卷材或涂膜防水层分项中的组成部分，做法较多、操作工艺又不同 ，故单独列出。 编制参考标准及法律规范：（1）《建筑工程施工质量验收统一标准》（GB50300--2001）（2）《屋面工程质量验收法律规范》（GB50207—2024）（3）《地面工程施工质量验收法律规范》（GB50209—2024）（4）《混凝土结构工程施工质量验收法律规范》（GB50204—2024）2、卷材防水屋面和涂膜防水屋面的保护层应符合设计要求，以下做法可供选择并应注意：（1）采纳与卷材或涂膜材料材性相容、粘结力强和耐风化的浅色涂料涂刷等作保护层；卷材面还可粘贴铝箔等作为保护层。（2）可采纳 20mm 厚水泥砂浆、30mm 厚细石混凝土（宜掺微膨胀剂）或铺砌块材做刚性保护层；刚性保护层的厚度应满足屋面使用功能需要。（3）沥青卷材保护层可用热玛蹄脂粘结粒径 3～5mm、色浅、耐风化和颗粒均匀的绿豆砂；亦可采纳冷玛蹄脂粘结云母或蛭石等片状材料。（4）涂膜防水层面可采纳细砂、云母或蛭石等撒布材料作保护层。（5）易积灰屋面宜采纳刚性保护层。（6）防水层采纳已带保护层（如彩砂卷材、铝箔面层卷材等）的卷材作面层时，可不另作保护层。（7）架空隔热屋面或倒置式屋面的卷材防水层上可不做保护层。3、保护层铺设前，卷材或涂膜防水层必须施工完毕、经过干燥并检验合格、同时清扫洁净表面。4、采纳水泥砂浆、板块材料或细石混凝土等材料作刚性保护层，与防水层之间必须设置隔离层；隔离层应平整，起到完全隔离作用，保证刚性保护层的胀缩变形不损坏防水层。二、施工准备1、原材料要求 绿豆砂：洁净、色浅、颗粒均匀、粒径 3～5mm，宜用砾砂、可用尖锐颗粒少的人工砂，降雨量较大的区域宜采纳粒径 6～10mm 小豆石。 保护层涂料应色浅、与底层材性相容、粘结力强、耐冷热变化、耐老化和抗冲刷性能好。 高聚物改性沥青防水涂料的物理性能应符合表 6-1 的要求。 合成高分子防水涂料的物理性能应符合表 6-2 的要求。 细砂、云母及蛭石：细砂应洁净、色浅、是天然水成砂，粒径不得大于涂层厚度的1/4；云母及蛭石颗粒尽可能大一些、无细粉。 预制或成品板块：表面平整光洁、棱角齐全、厚薄均匀、表面无裂纹、不翘不弯、尺寸偏差小、强度合格。表 6-...
