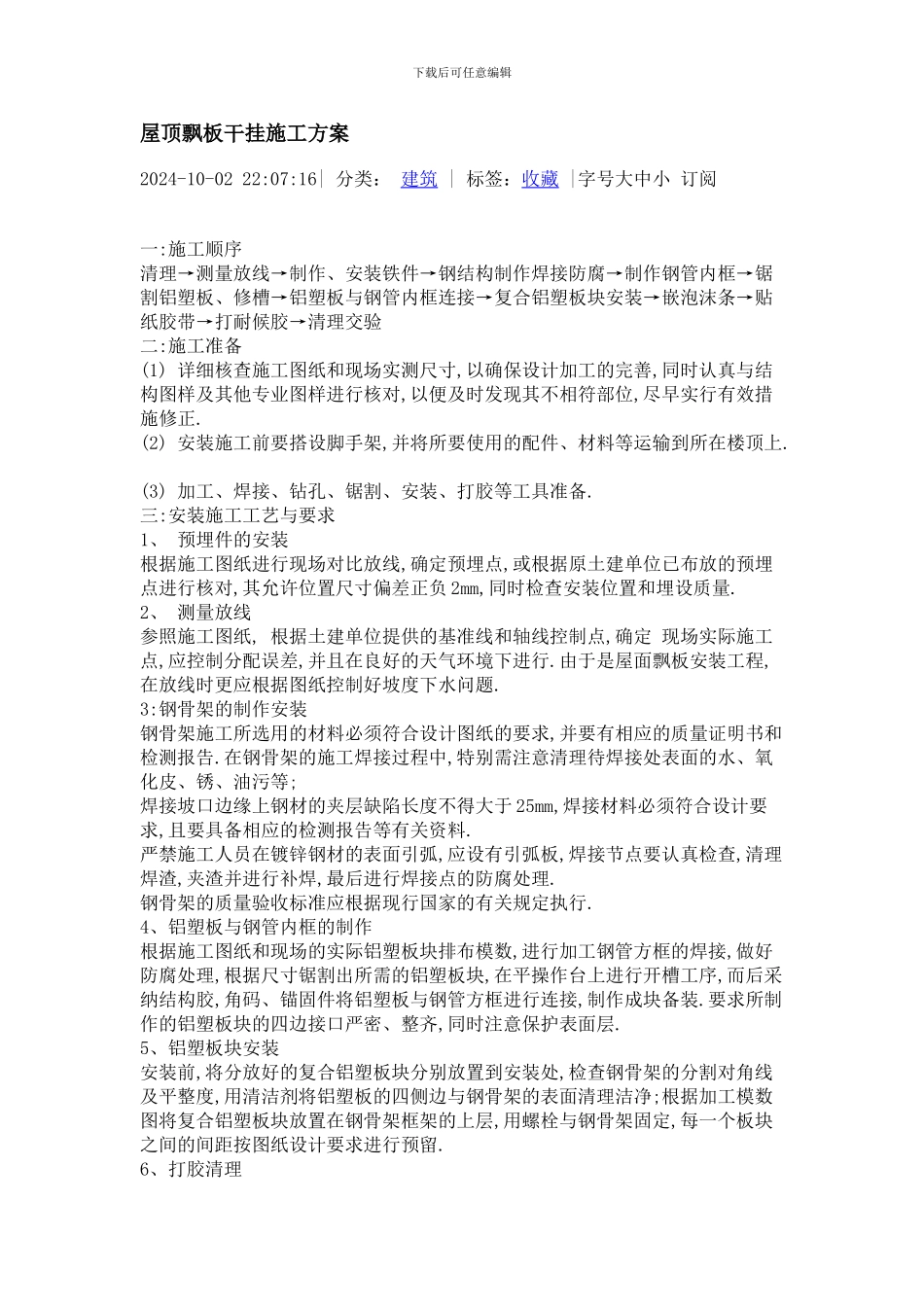

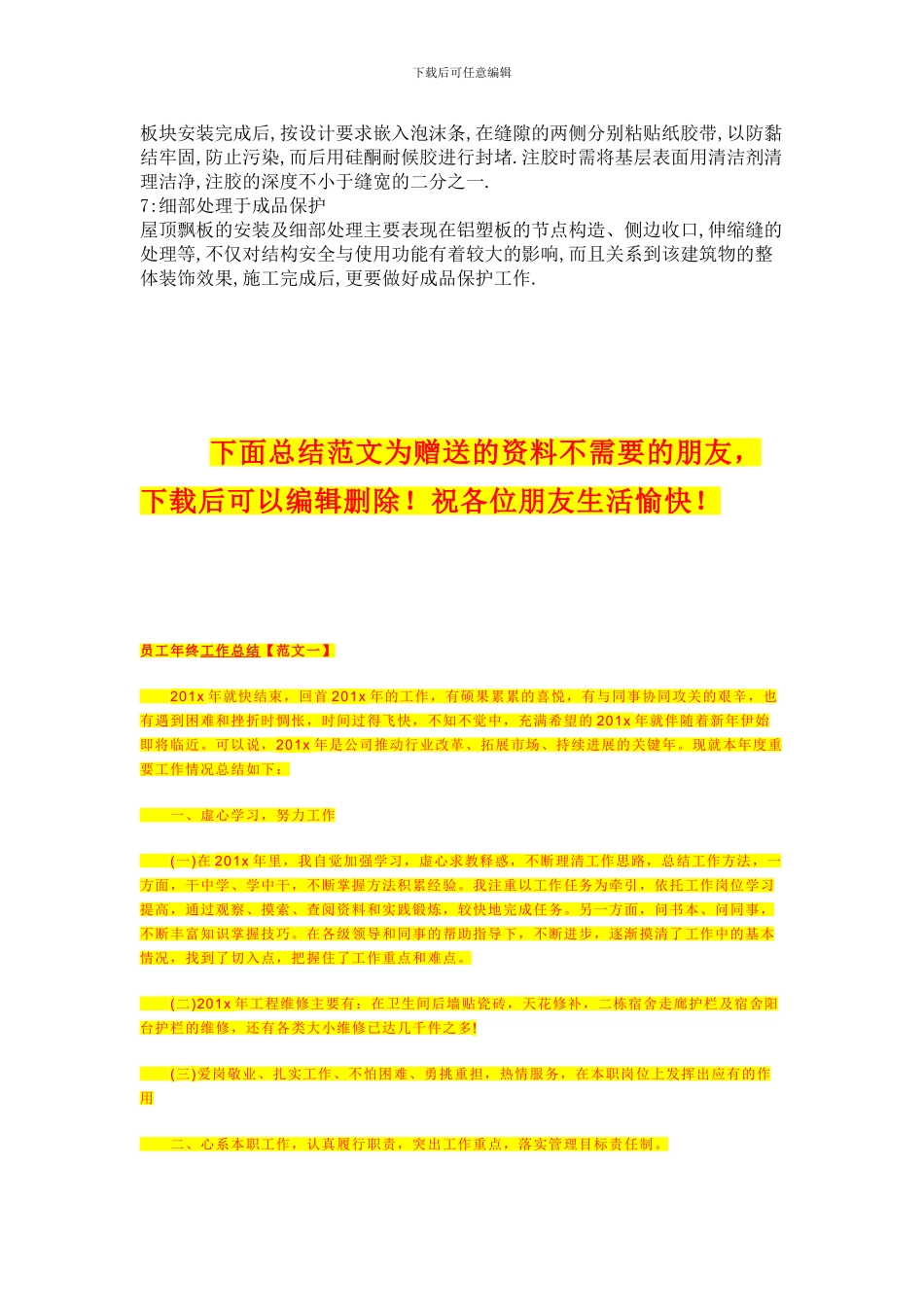

下载后可任意编辑屋顶飘板干挂施工方案 2024-10-02 22:07:16| 分类： 建筑 | 标签：收藏 |字号大中小 订阅 一:施工顺序 清理→测量放线→制作、安装铁件→钢结构制作焊接防腐→制作钢管内框→锯割铝塑板、修槽→铝塑板与钢管内框连接→复合铝塑板块安装→嵌泡沫条→贴纸胶带→打耐候胶→清理交验 二:施工准备 (1) 详细核查施工图纸和现场实测尺寸,以确保设计加工的完善,同时认真与结构图样及其他专业图样进行核对,以便及时发现其不相符部位,尽早实行有效措施修正. (2) 安装施工前要搭设脚手架,并将所要使用的配件、材料等运输到所在楼顶上. (3) 加工、焊接、钻孔、锯割、安装、打胶等工具准备. 三:安装施工工艺与要求 1、 预埋件的安装 根据施工图纸进行现场对比放线,确定预埋点,或根据原土建单位已布放的预埋点进行核对,其允许位置尺寸偏差正负 2mm,同时检查安装位置和埋设质量. 2、 测量放线 参照施工图纸, 根据土建单位提供的基准线和轴线控制点,确定 现场实际施工点,应控制分配误差,并且在良好的天气环境下进行.由于是屋面飘板安装工程,在放线时更应根据图纸控制好坡度下水问题. 3:钢骨架的制作安装 钢骨架施工所选用的材料必须符合设计图纸的要求,并要有相应的质量证明书和检测报告.在钢骨架的施工焊接过程中,特别需注意清理待焊接处表面的水、氧化皮、锈、油污等; 焊接坡口边缘上钢材的夹层缺陷长度不得大于 25mm,焊接材料必须符合设计要求,且要具备相应的检测报告等有关资料. 严禁施工人员在镀锌钢材的表面引弧,应设有引弧板,焊接节点要认真检查,清理焊渣,夹渣并进行补焊,最后进行焊接点的防腐处理. 钢骨架的质量验收标准应根据现行国家的有关规定执行. 4、铝塑板与钢管内框的制作 根据施工图纸和现场的实际铝塑板块排布模数,进行加工钢管方框的焊接,做好防腐处理,根据尺寸锯割出所需的铝塑板块,在平操作台上进行开槽工序,而后采纳结构胶,角码、锚固件将铝塑板与钢管方框进行连接,制作成块备装.要求所制作的铝塑板块的四边接口严密、整齐,同时注意保护表面层. 5、铝塑板块安装 安装前,将分放好的复合铝塑板块分别放置到安装处,检查钢骨架的分割对角线及平整度,用清洁剂将铝塑板的四侧边与钢骨架的表面清理洁净;根据加工模数图将复合铝塑板块放置在钢骨架框架的上层,用螺栓与钢骨架固定,每一个板块之间的间距按图纸设计要求进行预留. 6、打胶清理 下载后可任意编辑板块安装完成后,按设计要求嵌入泡沫...
