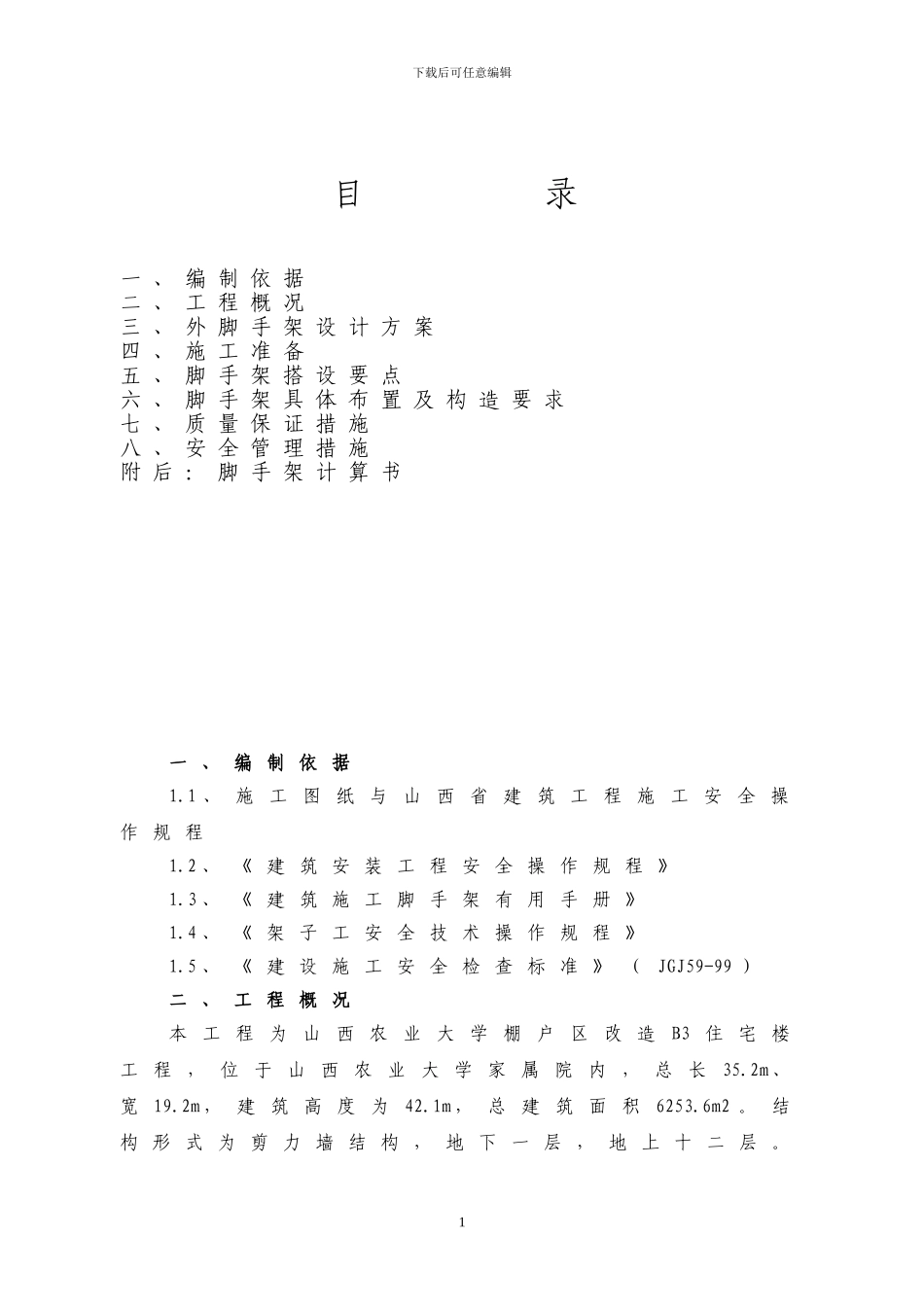

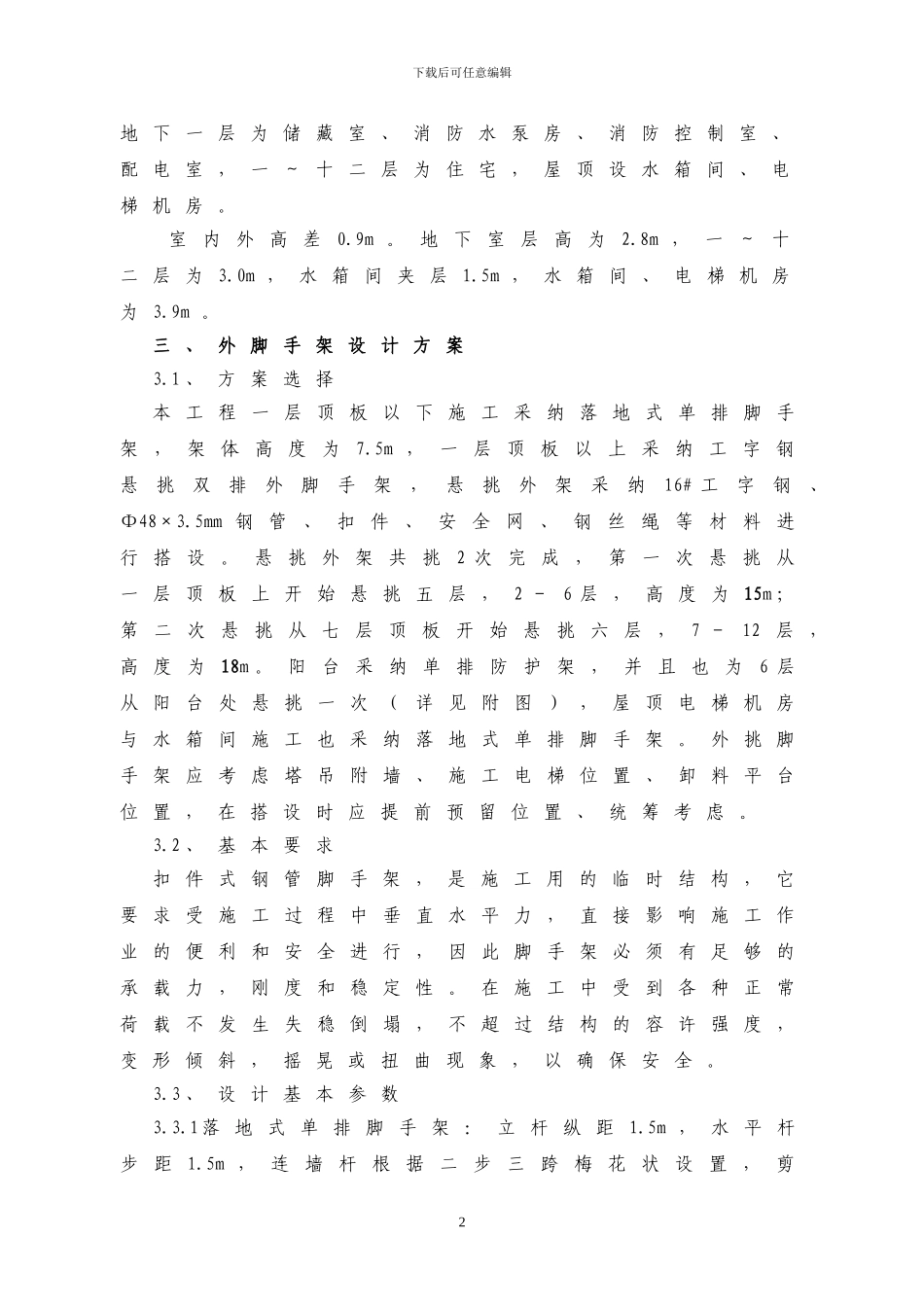

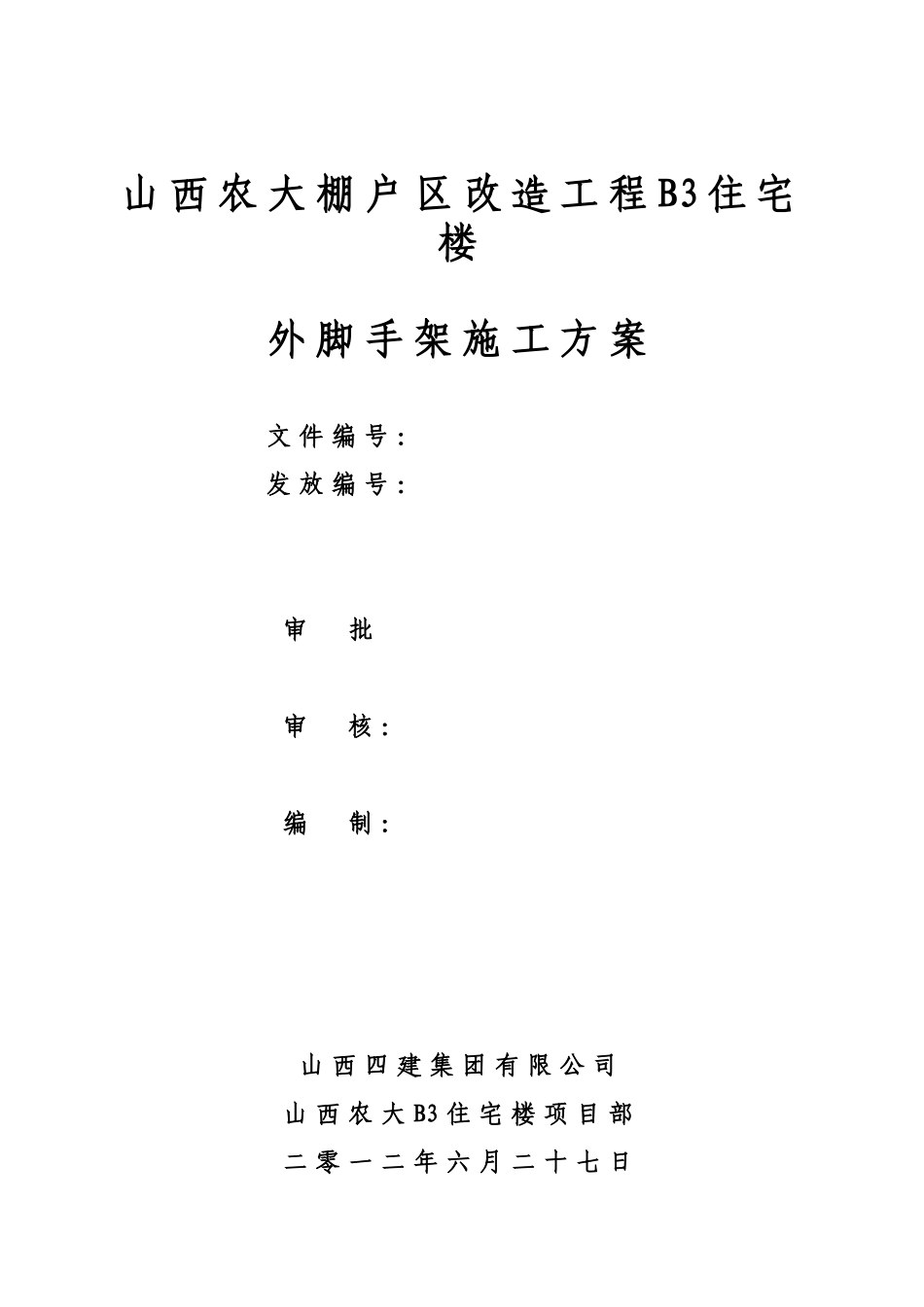

山 西 农 大 棚 户 区 改 造 工 程 B3 住 宅楼外 脚 手 架 施 工 方 案 文 件 编 号 ： 发 放 编 号 ：审 批审 核 ：编 制 ：山 西 四 建 集 团 有 限 公 司山 西 农 大 B3 住 宅 楼 项 目 部二 零 一 二 年 六 月 二 十 七 日 下载后可任意编辑目 录一 、 编 制 依 据二 、 工 程 概 况三 、 外 脚 手 架 设 计 方 案四 、 施 工 准 备五 、 脚 手 架 搭 设 要 点六 、 脚 手 架 具 体 布 置 及 构 造 要 求七 、 质 量 保 证 措 施八 、 安 全 管 理 措 施附 后 ： 脚 手 架 计 算 书一 、 编 制 依 据1.1 、 施 工 图 纸 与 山 西 省 建 筑 工 程 施 工 安 全 操作 规 程1.2 、 《 建 筑 安 装 工 程 安 全 操 作 规 程 》1.3 、 《 建 筑 施 工 脚 手 架 有 用 手 册 》1.4 、 《 架 子 工 安 全 技 术 操 作 规 程 》1.5 、 《 建 设 施 工 安 全 检 查 标 准 》 （ JGJ59-99 ）二 、 工 程 概 况本 工 程 为 山 西 农 业 大 学 棚 户 区 改 造B3 住 宅 楼工 程 ， 位 于 山 西 农 业 大 学 家 属 院 内 ， 总 长35.2m 、宽 19.2m ， 建 筑 高 度 为42.1m ， 总 建 筑 面 积6253.6m2 。 结构 形 式 为 剪 力 墙 结 构 ， 地 下 一 层 ， 地 上 十 二 层 。1下载后可任意编辑地 下 一 层 为 储 藏 室 、 消 防 水 泵 房 、 消 防 控 制 室 、配 电 室 ， 一 ～ 十 二 层 为 住 宅 ， 屋 顶 设 水 箱 间 、 电梯 机 房 。室 内 外 高 差0.9m 。 地 下 室 层 高 为2.8m ， 一 ～ 十二 层 为 3.0m ， 水 箱 间 夹 层 1.5m ， 水 箱 间 、 电 梯 机 房为 3.9m 。三 、 外 脚 手 架 设 计 方 案3.1 、 方 案 选 择本 工 程 一 层 顶 板 以 下 施 工 采 纳 落 地 式 单 排 脚 手架，架体高度为7.5m ，一层顶板以上采纳工字钢悬挑双排外脚手架，悬挑外架采纳16# 工字钢、Φ48×3.5mm 钢管、扣件、安全网、钢丝绳等材料进行搭设。悬挑外架共挑2 次完成，第一次悬挑从一 层 顶 板 上 开 始 悬 挑 五 层 ...
