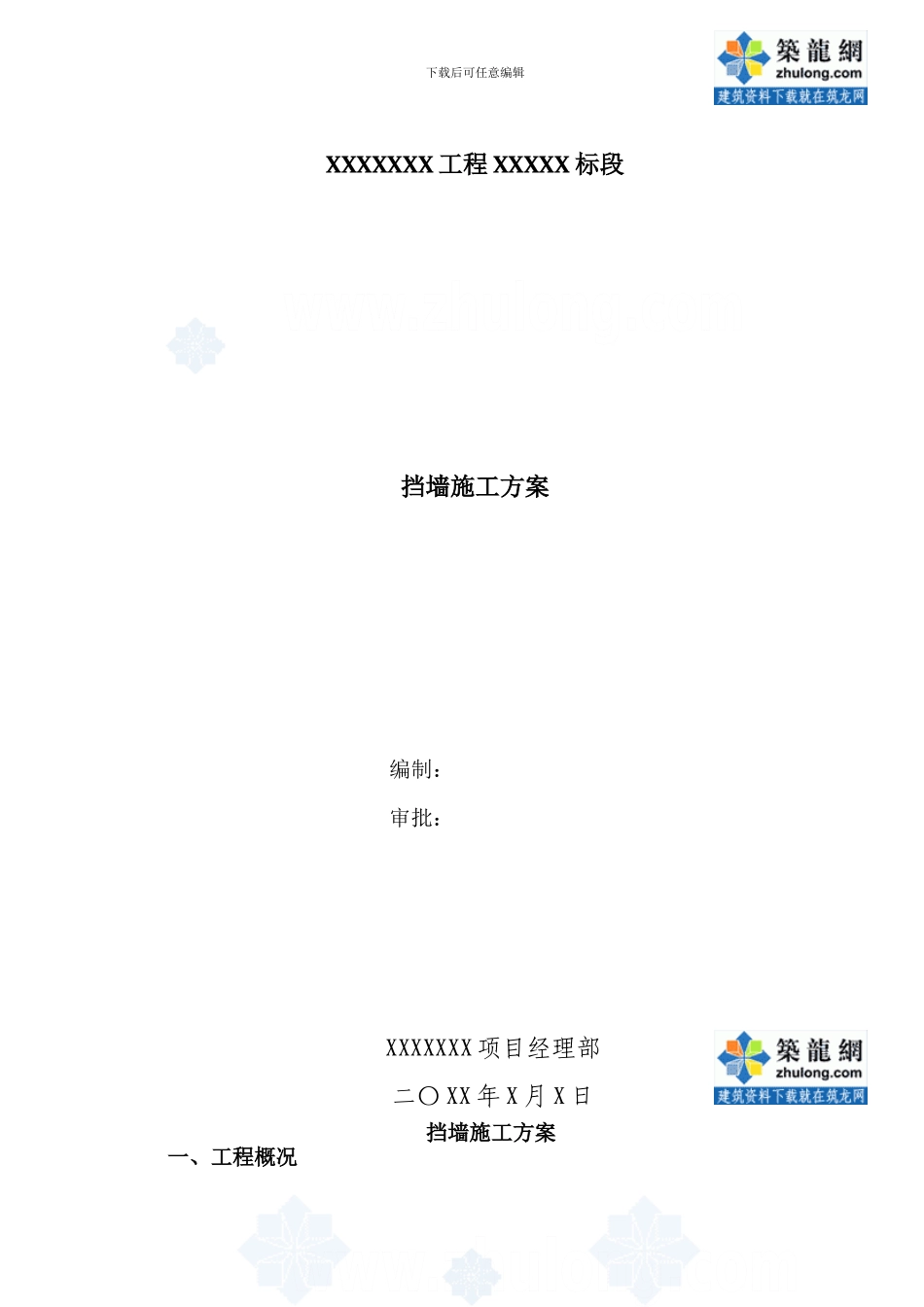

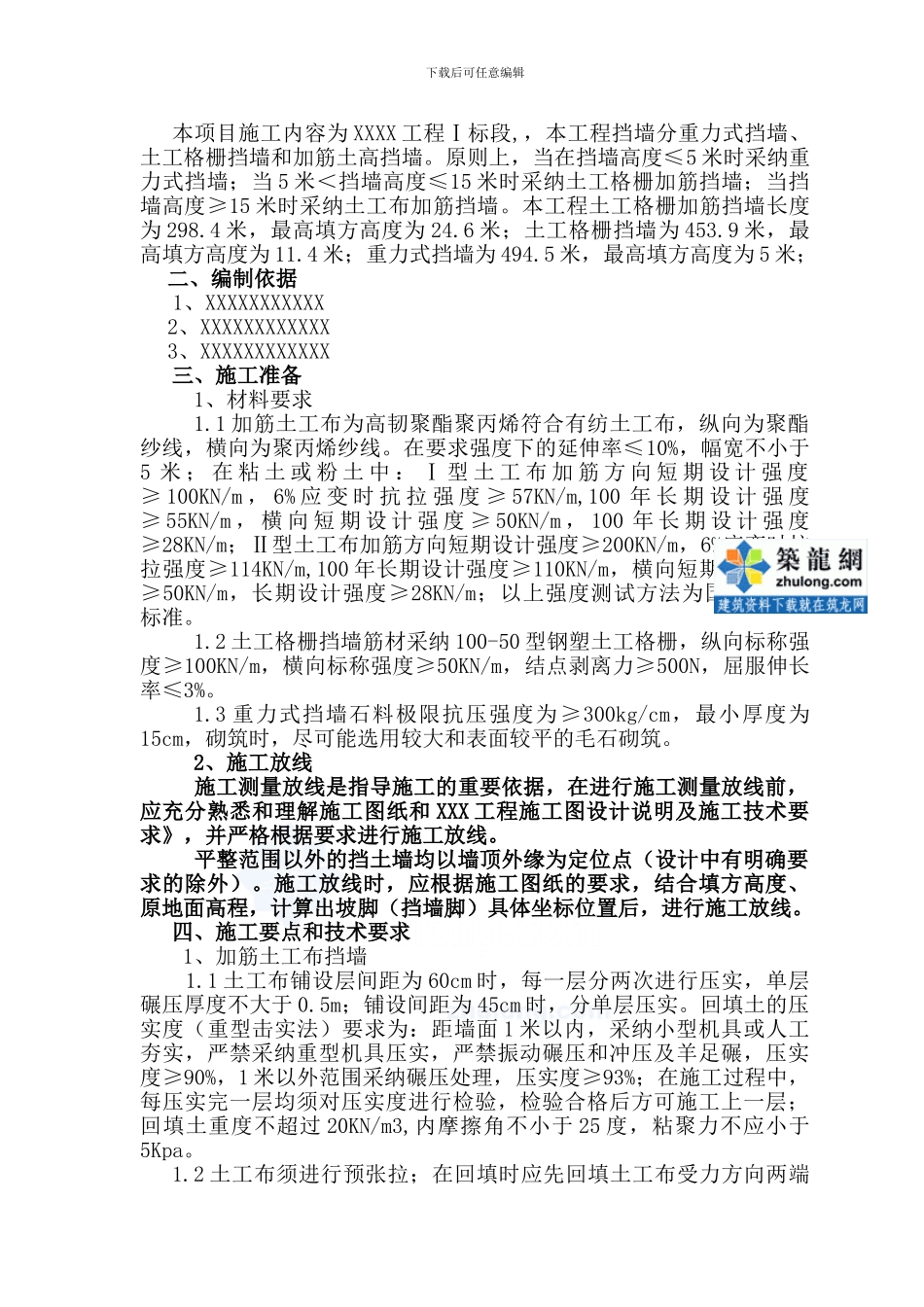

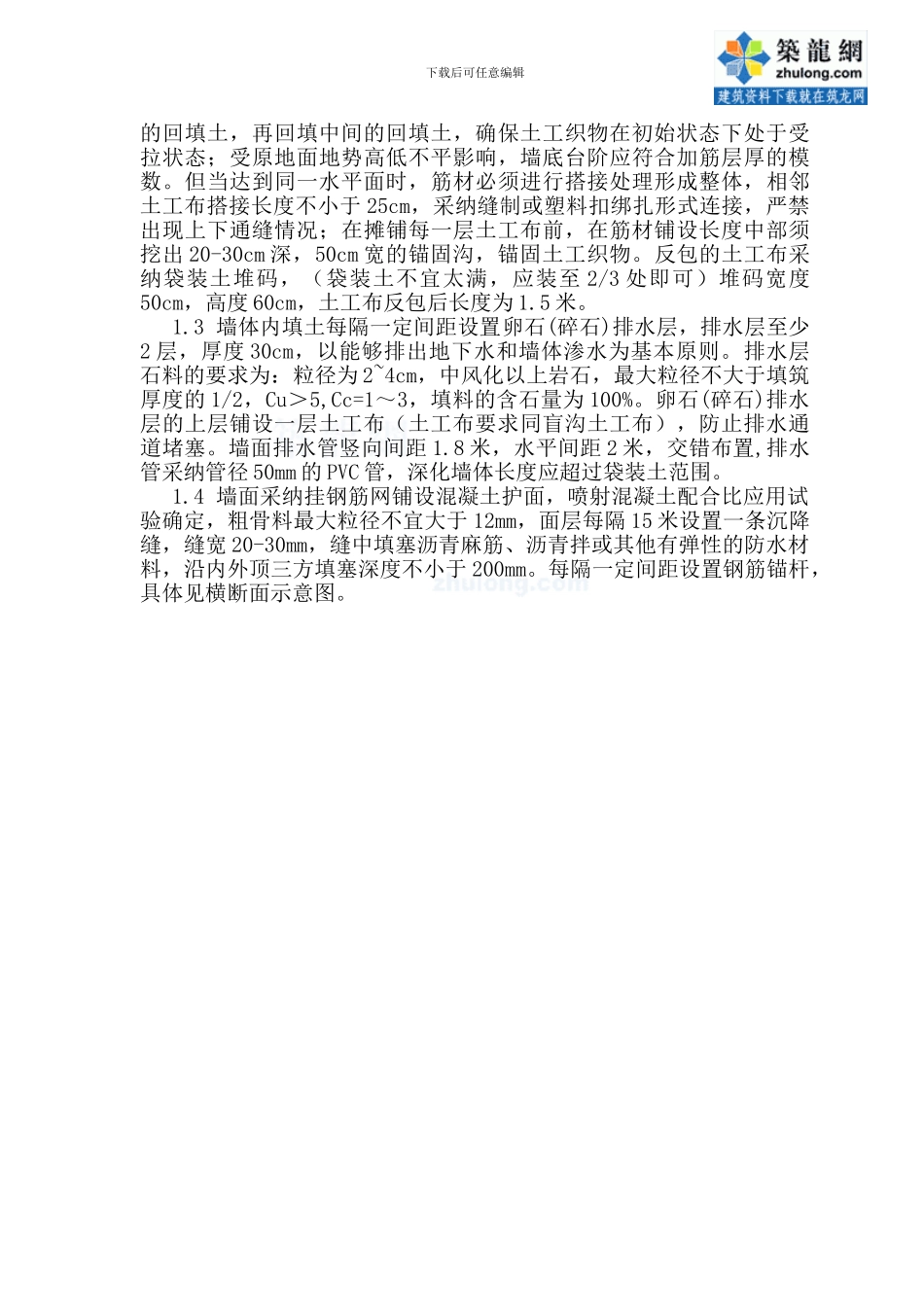

下载后可任意编辑XXXXXXX 工程 XXXXX 标段挡墙施工方案编制：审批： XXXXXXX 项目经理部二〇 XX 年 X 月 X 日挡墙施工方案一、工程概况下载后可任意编辑本项目施工内容为 XXXX 工程Ⅰ标段,，本工程挡墙分重力式挡墙、土工格栅挡墙和加筋土高挡墙。原则上，当在挡墙高度≤5 米时采纳重力式挡墙；当 5 米＜挡墙高度≤15 米时采纳土工格栅加筋挡墙；当挡墙高度≥15 米时采纳土工布加筋挡墙。本工程土工格栅加筋挡墙长度为 298.4 米，最高填方高度为 24.6 米；土工格栅挡墙为 453.9 米，最高填方高度为 11.4 米；重力式挡墙为 494.5 米，最高填方高度为 5 米；二、编制依据1、XXXXXXXXXXX2、XXXXXXXXXXXX3、XXXXXXXXXXXX三、施工准备1、材料要求1.1 加筋土工布为高韧聚酯聚丙烯符合有纺土工布，纵向为聚酯纱线，横向为聚丙烯纱线。在要求强度下的延伸率≤10%，幅宽不小于5 米 ； 在 粘 土 或 粉 土 中 ： Ⅰ 型 土 工 布 加 筋 方 向 短 期 设 计 强 度≥ 100KN/m ， 6% 应 变 时 抗 拉 强 度 ≥ 57KN/m,100 年 长 期 设 计 强 度≥ 55KN/m ， 横 向 短 期 设 计 强 度 ≥ 50KN/m ， 100 年 长 期 设 计 强 度≥28KN/m；Ⅱ型土工布加筋方向短期设计强度≥200KN/m，6%应变时抗拉强度≥114KN/m,100 年长期设计强度≥110KN/m，横向短期设计强度≥50KN/m，长期设计强度≥28KN/m；以上强度测试方法为国标或 ISO标准。1.2 土工格栅挡墙筋材采纳 100-50 型钢塑土工格栅，纵向标称强度≥100KN/m，横向标称强度≥50KN/m，结点剥离力≥500N，屈服伸长率≤3%。1.3 重力式挡墙石料极限抗压强度为≥300kg/cm，最小厚度为15cm，砌筑时，尽可能选用较大和表面较平的毛石砌筑。2、施工放线施工测量放线是指导施工的重要依据，在进行施工测量放线前，应充分熟悉和理解施工图纸和 XXX 工程施工图设计说明及施工技术要求》，并严格根据要求进行施工放线。平整范围以外的挡土墙均以墙顶外缘为定位点（设计中有明确要求的除外）。施工放线时，应根据施工图纸的要求，结合填方高度、原地面高程，计算出坡脚（挡墙脚）具体坐标位置后，进行施工放线。四、施工要点和技术要求 1、加筋土工布挡墙 1.1 土工布铺设层间距为 60cm 时，每一层分两次进行压实，单层碾压厚度不大于 0.5m；铺设间距为 45cm 时，分单层压实。回填土的压实度（重型击实法）要求为：距墙...
