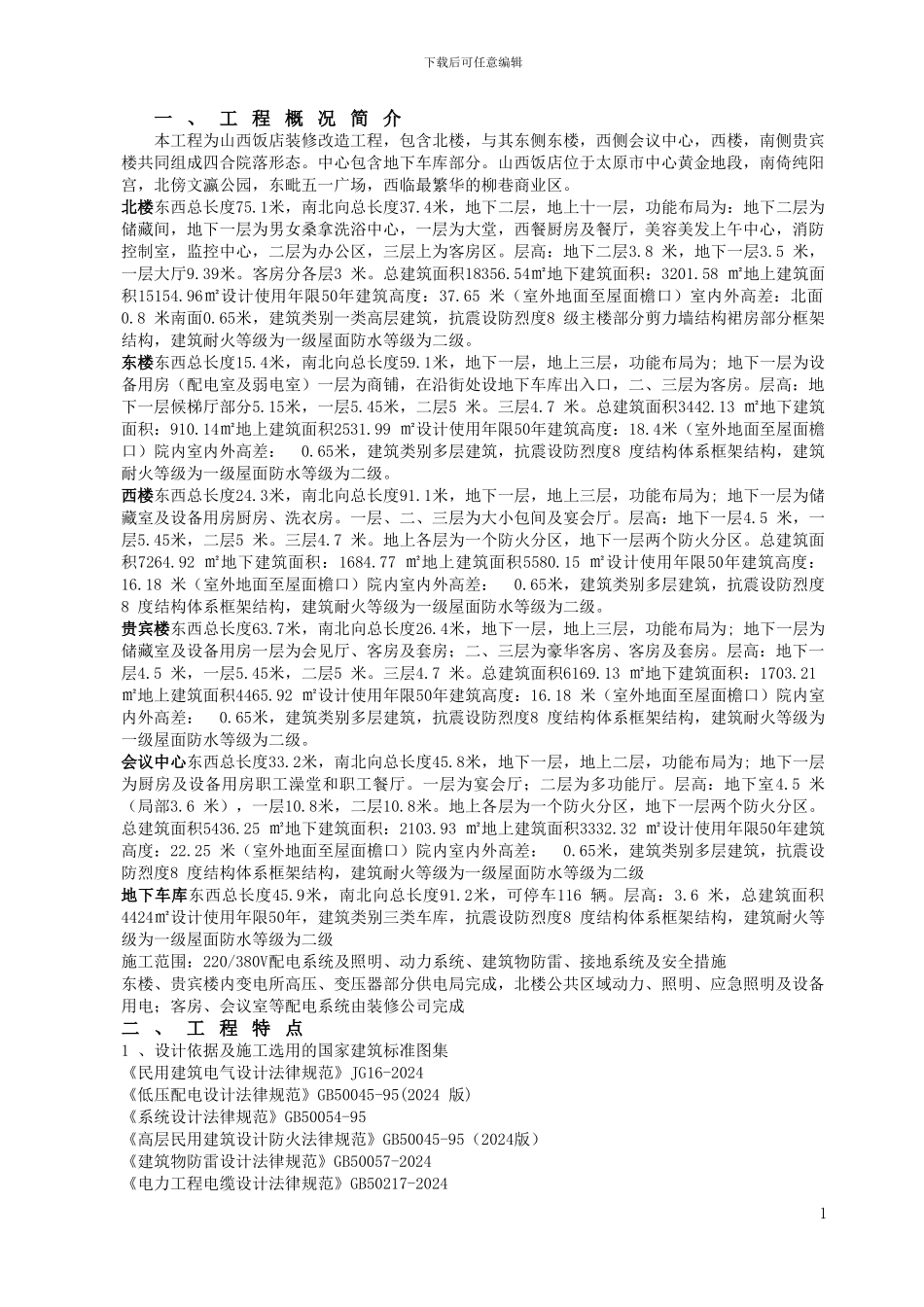

下载后可任意编辑 一 、 工 程 概 况 简 介本工程为山西饭店装修改造工程，包含北楼，与其东侧东楼，西侧会议中心，西楼，南侧贵宾楼共同组成四合院落形态。中心包含地下车库部分。山西饭店位于太原市中心黄金地段，南倚纯阳宫，北傍文瀛公园，东毗五一广场，西临最繁华的柳巷商业区。北楼东西总长度75.1米，南北向总长度37.4米，地下二层，地上十一层，功能布局为：地下二层为储藏间，地下一层为男女桑拿洗浴中心，一层为大堂，西餐厨房及餐厅，美容美发上午中心，消防控制室，监控中心，二层为办公区，三层上为客房区。层高：地下二层3.8 米，地下一层3.5 米，一层大厅9.39米。客房分各层3 米。总建筑面积18356.54㎡地下建筑面积：3201.58 ㎡地上建筑面积15154.96㎡设计使用年限50年建筑高度：37.65 米（室外地面至屋面檐口）室内外高差：北面0.8 米南面0.65米，建筑类别一类高层建筑，抗震设防烈度8 级主楼部分剪力墙结构裙房部分框架结构，建筑耐火等级为一级屋面防水等级为二级。东楼东西总长度15.4米，南北向总长度59.1米，地下一层，地上三层，功能布局为; 地下一层为设备用房（配电室及弱电室）一层为商铺，在沿街处设地下车库出入口，二、三层为客房。层高：地下一层候梯厅部分5.15米，一层5.45米，二层5 米。三层4.7 米。总建筑面积3442.13 ㎡地下建筑面积：910.14㎡地上建筑面积2531.99 ㎡设计使用年限50年建筑高度：18.4米（室外地面至屋面檐口）院内室内外高差： 0.65米，建筑类别多层建筑，抗震设防烈度8 度结构体系框架结构，建筑耐火等级为一级屋面防水等级为二级。西楼东西总长度24.3米，南北向总长度91.1米，地下一层，地上三层，功能布局为; 地下一层为储藏室及设备用房厨房、洗衣房。一层、二、三层为大小包间及宴会厅。层高：地下一层4.5 米，一层5.45米，二层5 米。三层4.7 米。地上各层为一个防火分区，地下一层两个防火分区。总建筑面积7264.92 ㎡地下建筑面积：1684.77 ㎡地上建筑面积5580.15 ㎡设计使用年限50年建筑高度：16.18 米（室外地面至屋面檐口）院内室内外高差： 0.65米，建筑类别多层建筑，抗震设防烈度8 度结构体系框架结构，建筑耐火等级为一级屋面防水等级为二级。贵宾楼东西总长度63.7米，南北向总长度26.4米，地下一层，地上三层，功能布局为; 地下一层为储藏室及设备用房一层为会见厅、客房及套房；二、三层为豪华客房、客房及套房。层高：地下一层4.5 米，一层5.45...
