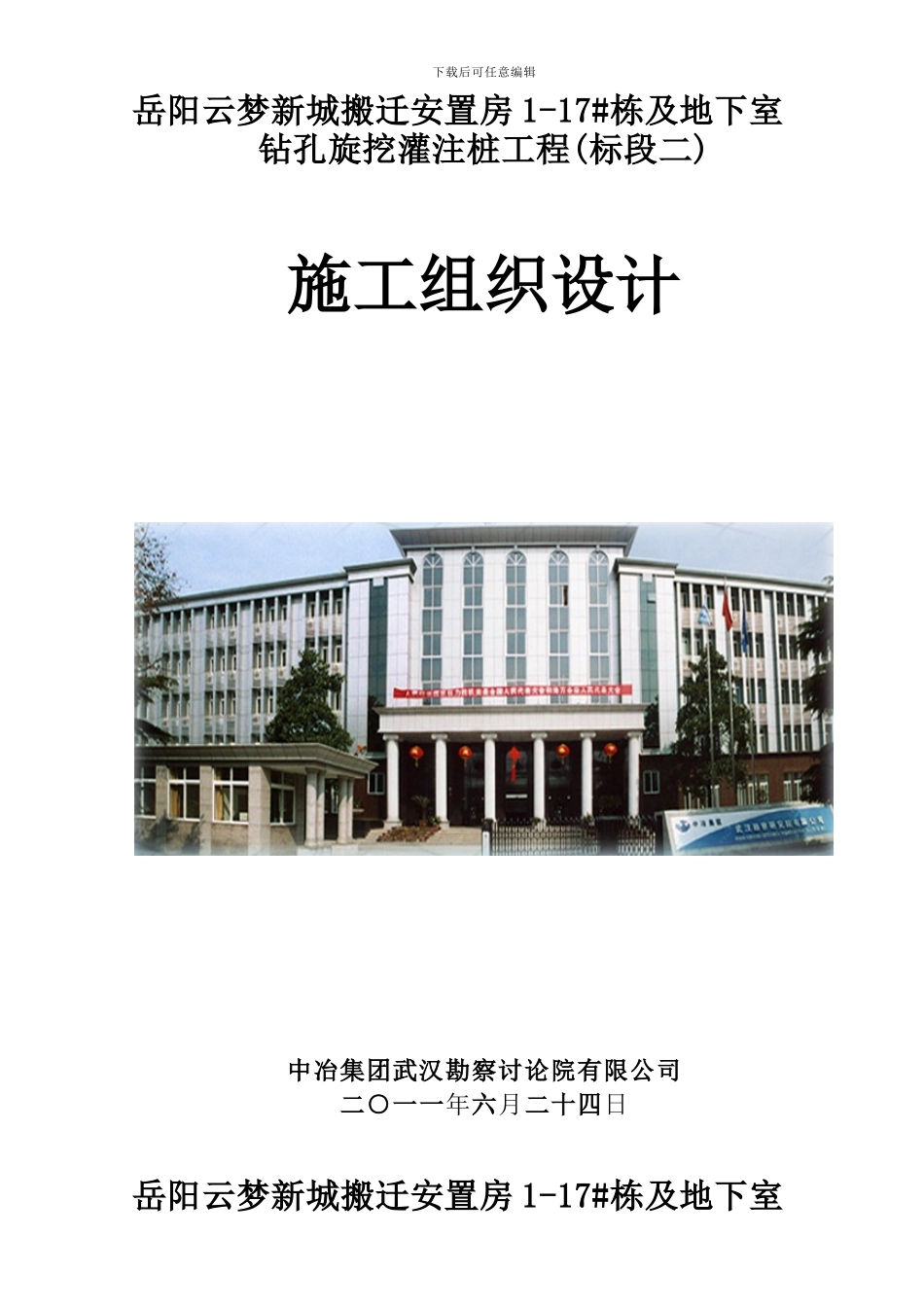

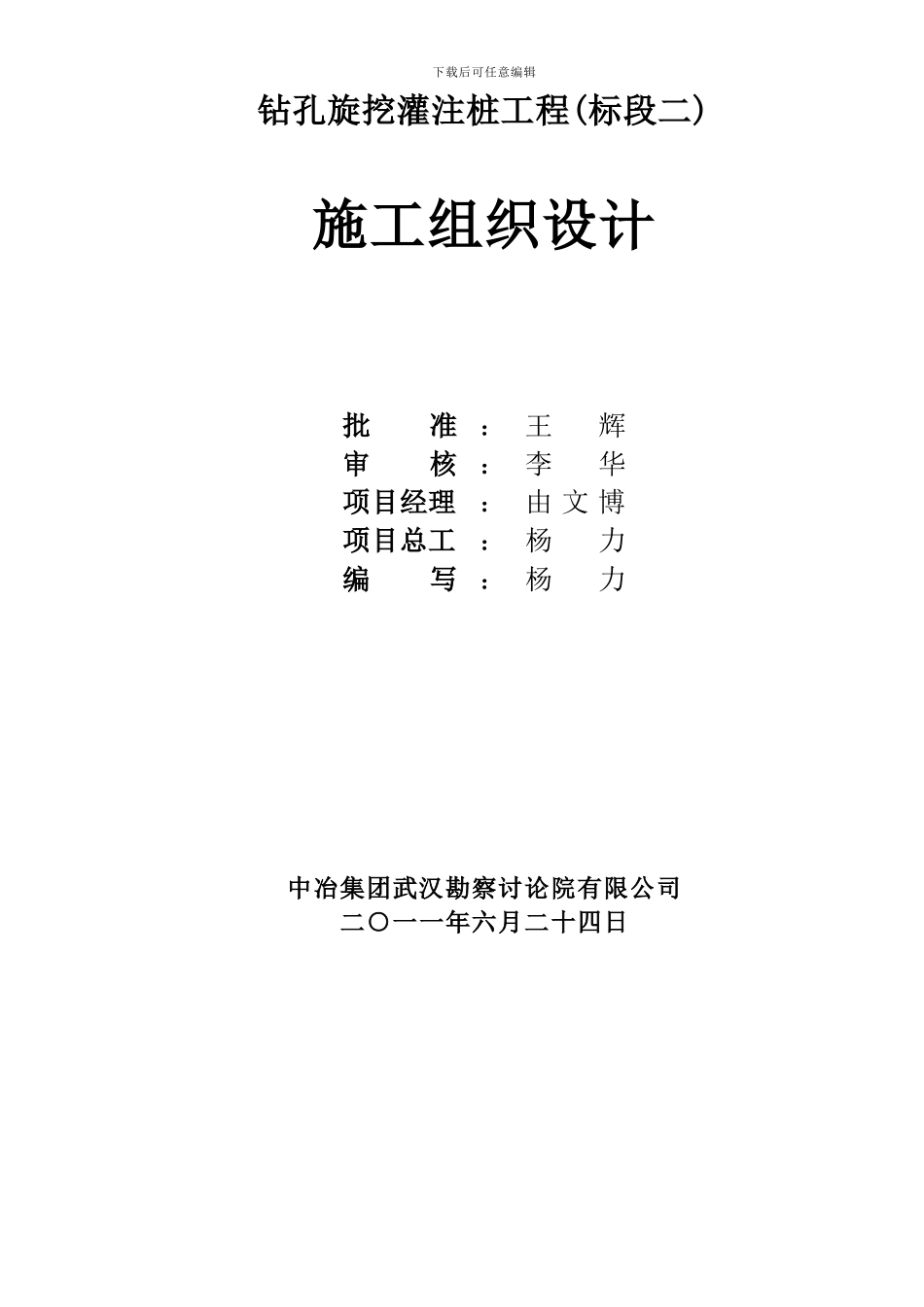

下载后可任意编辑岳阳云梦新城搬迁安置房 1-17#栋及地下室钻孔旋挖灌注桩工程(标段二)施工组织设计中冶集团武汉勘察讨论院有限公司二○一一年六月二十四日岳阳云梦新城搬迁安置房 1-17#栋及地下室下载后可任意编辑钻孔旋挖灌注桩工程(标段二)施工组织设计批 准 ： 王辉审 核 ： 李华项目经理： 由 文 博项目总工： 杨力编 写 ： 杨力中冶集团武汉勘察讨论院有限公司二○一一年六月二十四日岳阳云梦新城搬迁安置房 1-17 号栋及地下室钻孔旋挖灌注桩工程(标段二)施工组织设计下载后可任意编辑目 录1.工程概况22.编制依据43.场地岩土工程及水文地质条件54.工程特点75.人员组织86.施工设备、材料计划107.施工方案118.确保工程质量的技术组织措施159.施工进度计划及保证措施1910. 环境、职业健康安全及文明施工保证措施2111. 雨季、高温施工措施3912. 工程验收后提交资料清单41中冶集团武汉勘察讨论院有限公司 1 岳阳云梦新城搬迁安置房 1-17 号栋及地下室钻孔旋挖灌注桩工程(标段二)施工组织设计下载后可任意编辑1.工程概况1.1受岳阳金碧置业有限公司委托，我单位有幸中标承建岳阳云梦新城搬迁安置房 1-17 号栋及地下室旋挖灌注桩工程(标段二)，该工程位于湖南省岳阳市求索西路以北、金鹗西路以南、云梦路以东、香洲路以西原 560 亩湖地带。建筑面积共约 208982.15 万平方米，采纳旋挖机灌注桩，共约 737 根桩。为严格控制质量，指导本项目施工，特编制该施工组织设计。1.2本工程参加各方设计单位：湖南省宏艺建筑设计有限公司监理单位：湖南省建设工程项目管理咨询有限公司勘察单位：核工业衡阳第二地质工程勘察院1.3设计要求及设计工作量1.3.1设计要求1) 混凝土采纳 C30 砼；2) 钢 筋---A 为 HPB235 级钢筋,B 为 HRB335 级筋;C 为 HRB400级钢筋。钢筋纵横连接宜采纳焊接连接,当纵筋采纳单面搭接焊时,其搭接长度为 10d ,且接头均须按法律规范错开。3) 根据设计要求桩端持力层为(5)层中风化板岩，桩端进入全岩面不得少于 2 米。1.3.2设计工作量中冶集团武汉勘察讨论院有限公司 2 岳阳云梦新城搬迁安置房 1-17 号栋及地下室钻孔旋挖灌注桩工程(标段二)施工组织设计下载后可任意编辑设计工程量统计表序号楼栋号±0.00m桩型桩径(mm)扩底直径(mm)桩顶标高(m)数量(根)备注11、2 号31.50XZH110001400-4.6～-6.65542XZH212001600483XZH314001800204XZH414002000753、4、5号31.80XZH18001200-6.35～-7...
