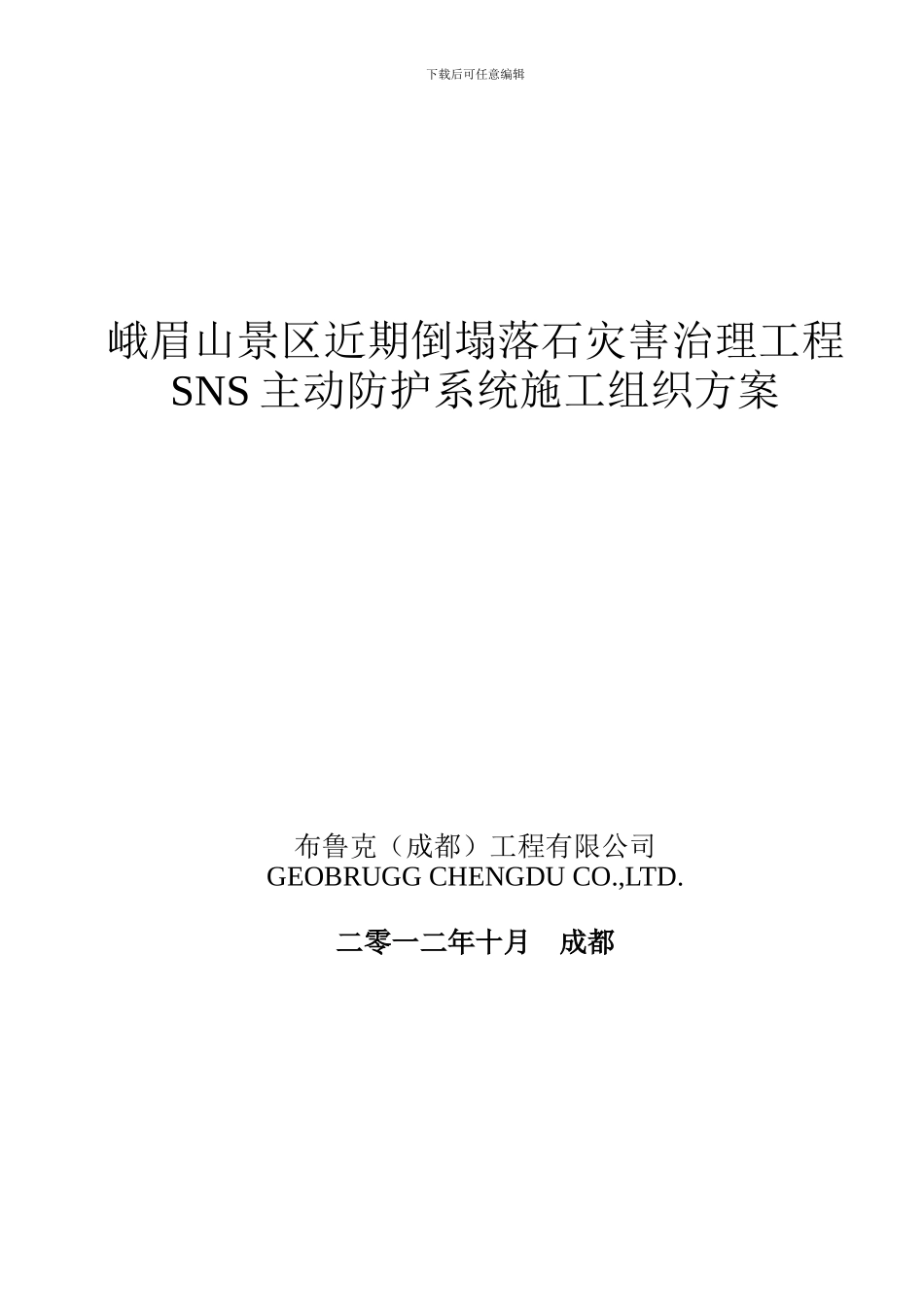

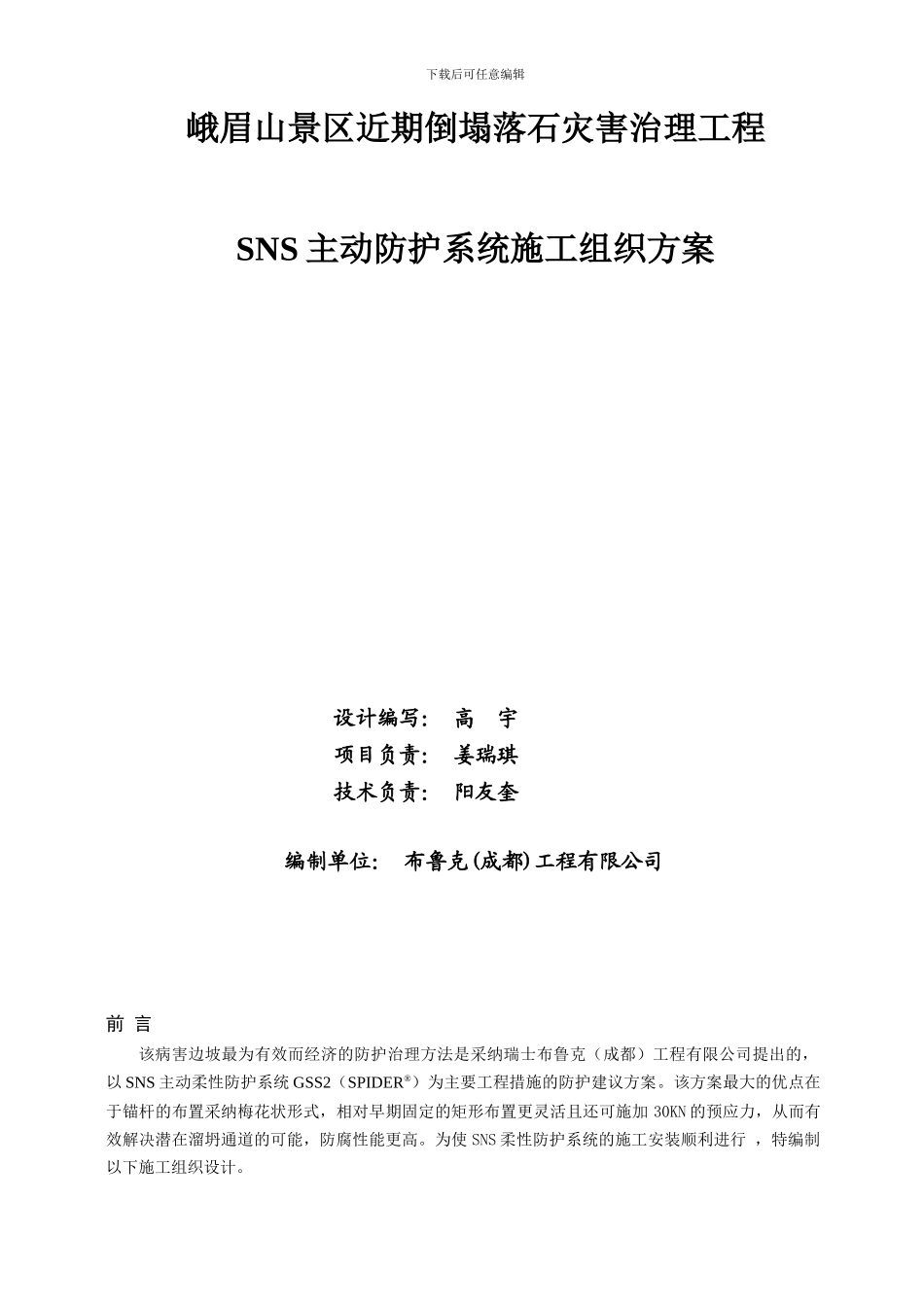

下载后可任意编辑峨眉山景区近期倒塌落石灾害治理工程SNS 主动防护系统施工组织方案布鲁克（成都）工程有限公司GEOBRUGG CHENGDU CO.,LTD.二零一二年十月 成都下载后可任意编辑峨眉山景区近期倒塌落石灾害治理工程SNS 主动防护系统施工组织方案 设计编写： 高 宇项目负责： 姜瑞琪技术负责： 阳友奎编制单位： 布鲁克(成都)工程有限公司前 言该病害边坡最为有效而经济的防护治理方法是采纳瑞士布鲁克（成都）工程有限公司提出的，以 SNS 主动柔性防护系统 GSS2（SPIDER®）为主要工程措施的防护建议方案。该方案最大的优点在于锚杆的布置采纳梅花状形式，相对早期固定的矩形布置更灵活且还可施加 30KN 的预应力，从而有效解决潜在溜坍通道的可能，防腐性能更高。为使 SNS 柔性防护系统的施工安装顺利进行 ，特编制以下施工组织设计。下载后可任意编辑一、施工顺序（一）、危石清理（二）、施工区道路保通措施（安全警示标志，防护员设置等）（三）、GSS2（SPIDER®）型主动防护系统工程主动防护网的基础锚杆孔施工，施工完后再分别进行锚杆安装、锚固灌浆、养护、防护网安装。防护网自上而下的进行安装。二、预估工程量 主要工程量见下表：GSS2（SPIDER®）型主动系统边坡防护工程细目名称单位数量主动防护网施工m²约 1200三、施工工期计划于 2024 年 10 月 30 日开工，计划于 2024 年 11 月 30 日完工，施工总工期：30 天。四、工程施工方法1、清方卸载a)对威胁施工及营运安全的危石应在施工开始前集中进行清理，同时应根据地形、地质、开挖断面及施工机械配备情况，采纳能保证边坡稳定的方法施工。b)危石清理过程中应以人工凿除、组织排放为主，严禁采纳爆破方法进行。c)人工砍伐影响施工的部分灌木丛并保留其根部 5-10cm（假如存在）。2、柔性防护网a)材料1、水泥 其强度等级不得低于 P.O 32.5(R)，且应优先选用普通硅酸盐水泥。2、砂石骨料 细集料应采纳中细砂；含水率宜控制在 5％－7％；粗集料应采纳砾石或碎石，粒径不大于 15mm。3、SNS 防护网：采纳布鲁克第三代 GSS2（SPIDER®）型主动防护系统实施加固。b)主动防护网施工要求施工顺序与方法1 清坡：规整地形边界，清除浮土浮石，需要时回填凹坑，砍伐无特别保留价值的树木至根部；2 坡面排水系统施工（未作特别设计需要，省去此步）；3 以坡脚为基准线放线布置锚杆孔位，宜设于天然凹坑处，但间距不应大于设计值的 10%；4 对于采纳 ...
