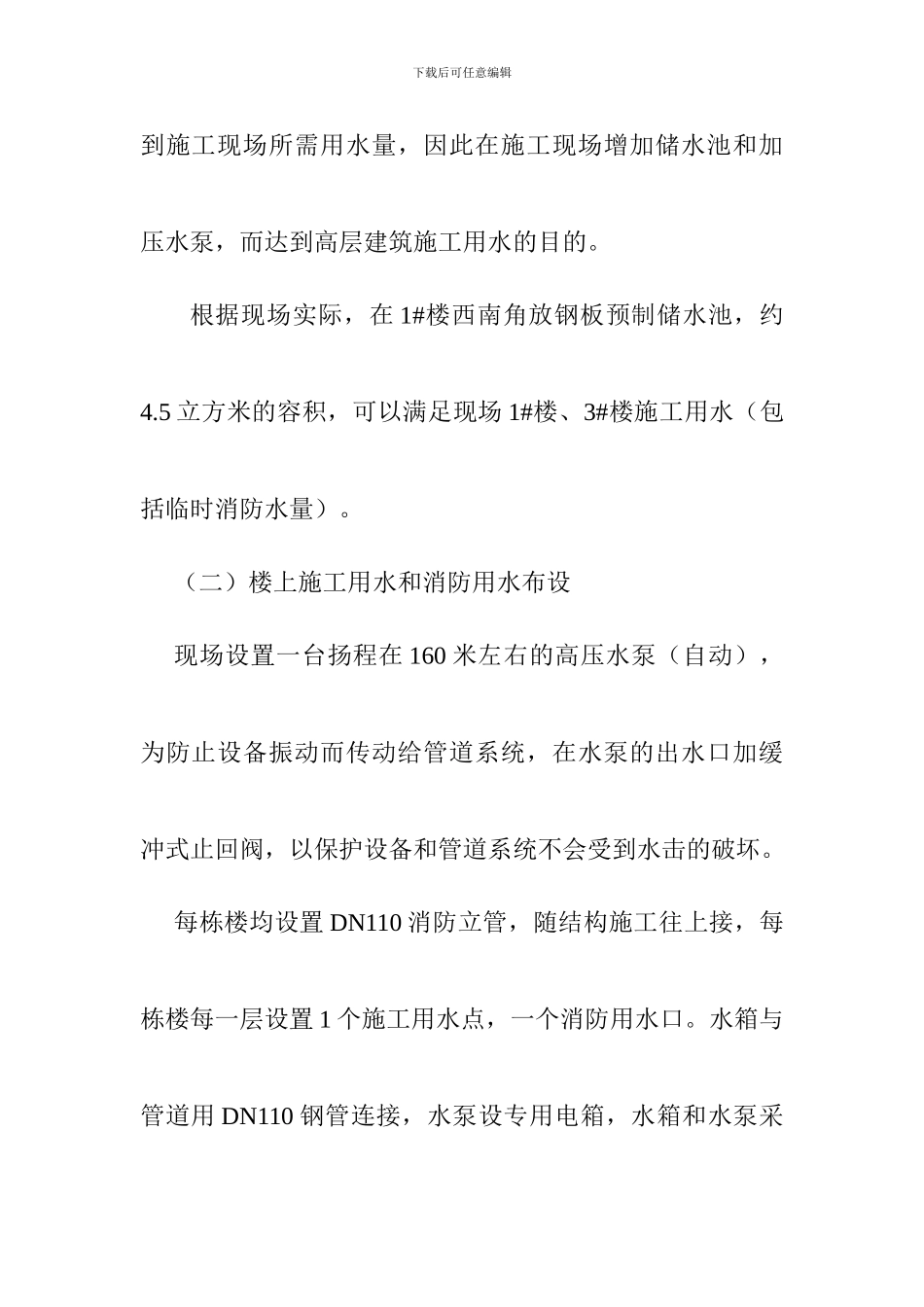

下载后可任意编辑工程主体施工用水及临时消防用水方案一、 工程概况海安盛世佳苑工程由海安保障房投资中江房产代建，工程项目位于海安。该项目共由 8 幢住宅及地下室组成，分别为 1-8#楼，住宅总建筑面积 181711.7 平方米，地下室建筑面积为45224.6 平方米。该工程为短肢剪力墙结构，地下一层为地下车库，地上25、26 层。其中 1#楼地上建筑面积 22069.12 平方米，地下 1229 平方米，地上 26 层，地下 1 层，建筑高度 80.10 米，3#楼地上建筑面积 19753.06 平方米，地下 832 平方米，建筑高度 77.5 米。二、 临时用水施工设计（一）设计原则本系统的设置主要是为了满足建筑楼上砼养护施工用水和消防用水的要求。由于业主提供的水井水压不能满足高层建筑施工用水的要求，而且管网内的流量和水位达不下载后可任意编辑到施工现场所需用水量，因此在施工现场增加储水池和加压水泵，而达到高层建筑施工用水的目的。根据现场实际，在 1#楼西南角放钢板预制储水池，约4.5 立方米的容积，可以满足现场 1#楼、3#楼施工用水（包括临时消防水量）。（二）楼上施工用水和消防用水布设现场设置一台扬程在 160 米左右的高压水泵（自动），为防止设备振动而传动给管道系统，在水泵的出水口加缓冲式止回阀，以保护设备和管道系统不会受到水击的破坏。每栋楼均设置 DN110 消防立管，随结构施工往上接，每栋楼每一层设置 1 个施工用水点，一个消防用水口。水箱与管道用 DN110 钢管连接，水泵设专用电箱，水箱和水泵采下载后可任意编辑纳自动供水或手动供水的方式。（三）消防给水主管管径的确定: 消防用水总量为 35L/S。 取 υ=2.6M/S,当 Q=20 d=(4*20/3.14*2.5*1000)-1/2 =(0.0098)-1/2=0.099m 楼内的立管管径采纳 DN100。 (1)室内水泵扬程计算如下: 根据室内消防加压泵流量 20L/S,建筑物高度按 100 米考虑,扬程计 算如下: H=H1+H2+H3下载后可任意编辑 H1=80 H2=H1x10%=10 H3=13 H=80+10+13 =103m 室内生产加压加压泵流量 8.16L/S,建筑物高度按 80 米考虑,扬程计 算如下: H=H1+H2+H3 H2=H1x10%=10 H3=2 H=80+10+2 =92m 三.水泵选型下载后可任意编辑 根据以上计算,室内消防施工用水加压泵的流量 20 L/S,扬程 103 米, 能满足现场施工要求，现场实际选用 DC 型立 式 多 级 分 段 式 离 心 泵 :GC-5*7, 该 立 式 泵 转 速 为 2900r/min,电机功率为 7.5KW,扬程 161 米...
