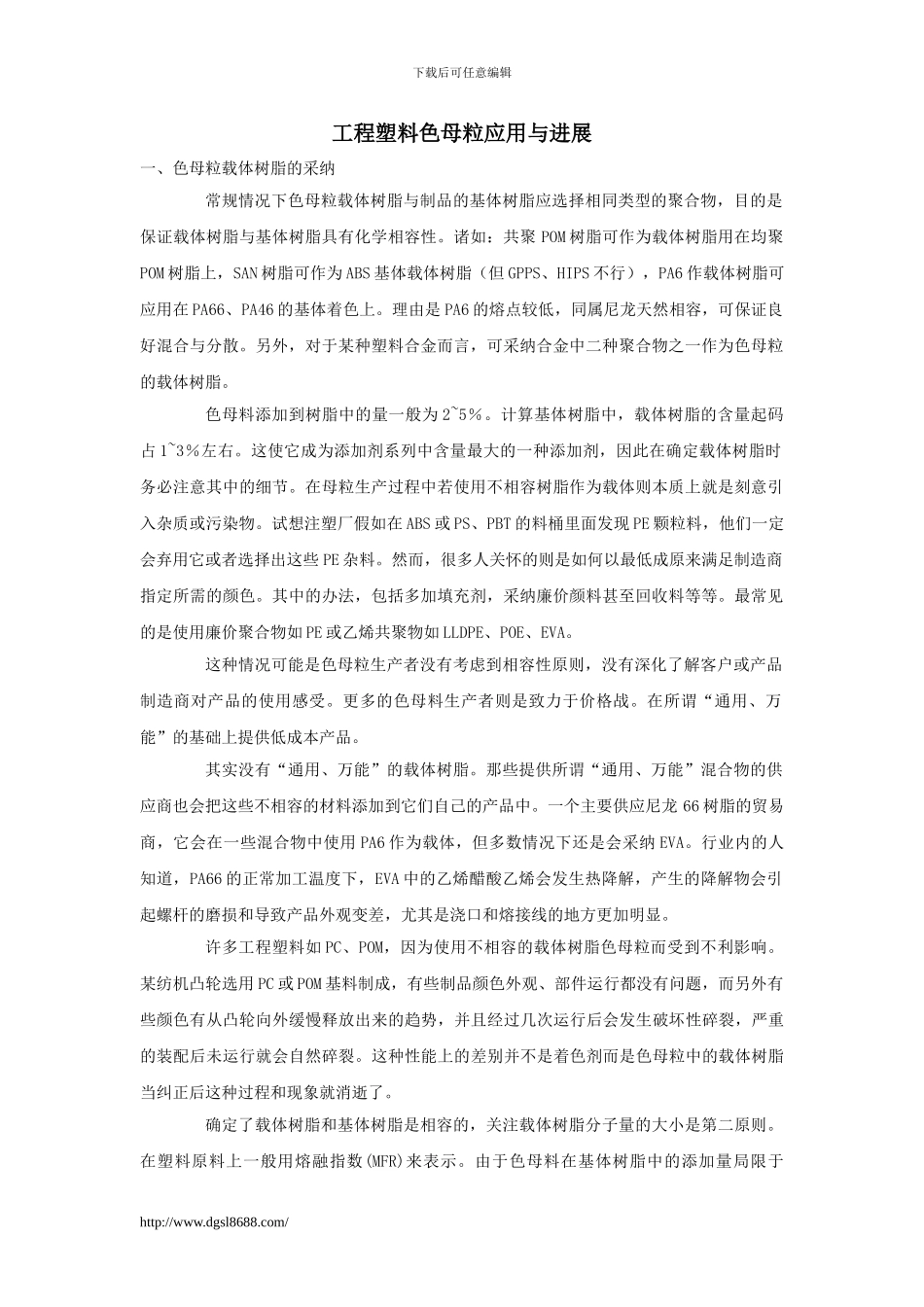

下载后可任意编辑工程塑料色母粒应用与进展一、色母粒载体树脂的采纳 常规情况下色母粒载体树脂与制品的基体树脂应选择相同类型的聚合物，目的是保证载体树脂与基体树脂具有化学相容性。诸如：共聚 POM 树脂可作为载体树脂用在均聚POM 树脂上，SAN 树脂可作为 ABS 基体载体树脂（但 GPPS、HIPS 不行），PA6 作载体树脂可应用在 PA66、PA46 的基体着色上。理由是 PA6 的熔点较低，同属尼龙天然相容，可保证良好混合与分散。另外，对于某种塑料合金而言，可采纳合金中二种聚合物之一作为色母粒的载体树脂。 色母料添加到树脂中的量一般为 2~5％。计算基体树脂中，载体树脂的含量起码占 1~3％左右。这使它成为添加剂系列中含量最大的一种添加剂，因此在确定载体树脂时务必注意其中的细节。在母粒生产过程中若使用不相容树脂作为载体则本质上就是刻意引入杂质或污染物。试想注塑厂假如在 ABS 或 PS、PBT 的料桶里面发现 PE 颗粒料，他们一定会弃用它或者选择出这些 PE 杂料。然而，很多人关怀的则是如何以最低成原来满足制造商指定所需的颜色。其中的办法，包括多加填充剂，采纳廉价颜料甚至回收料等等。最常见的是使用廉价聚合物如 PE 或乙烯共聚物如 LLDPE、POE、EVA。 这种情况可能是色母粒生产者没有考虑到相容性原则，没有深化了解客户或产品制造商对产品的使用感受。更多的色母料生产者则是致力于价格战。在所谓“通用、万能”的基础上提供低成本产品。 其实没有“通用、万能”的载体树脂。那些提供所谓“通用、万能”混合物的供应商也会把这些不相容的材料添加到它们自己的产品中。一个主要供应尼龙 66 树脂的贸易商，它会在一些混合物中使用 PA6 作为载体，但多数情况下还是会采纳 EVA。行业内的人知道，PA66 的正常加工温度下，EVA 中的乙烯醋酸乙烯会发生热降解，产生的降解物会引起螺杆的磨损和导致产品外观变差，尤其是浇口和熔接线的地方更加明显。 许多工程塑料如 PC、POM，因为使用不相容的载体树脂色母粒而受到不利影响。某纺机凸轮选用 PC 或 POM 基料制成，有些制品颜色外观、部件运行都没有问题，而另外有些颜色有从凸轮向外缓慢释放出来的趋势，并且经过几次运行后会发生破坏性碎裂，严重的装配后未运行就会自然碎裂。这种性能上的差别并不是着色剂而是色母粒中的载体树脂当纠正后这种过程和现象就消逝了。 确定了载体树脂和基体树脂是相容的，关注载体树脂分子量的大小是第二原则。...
