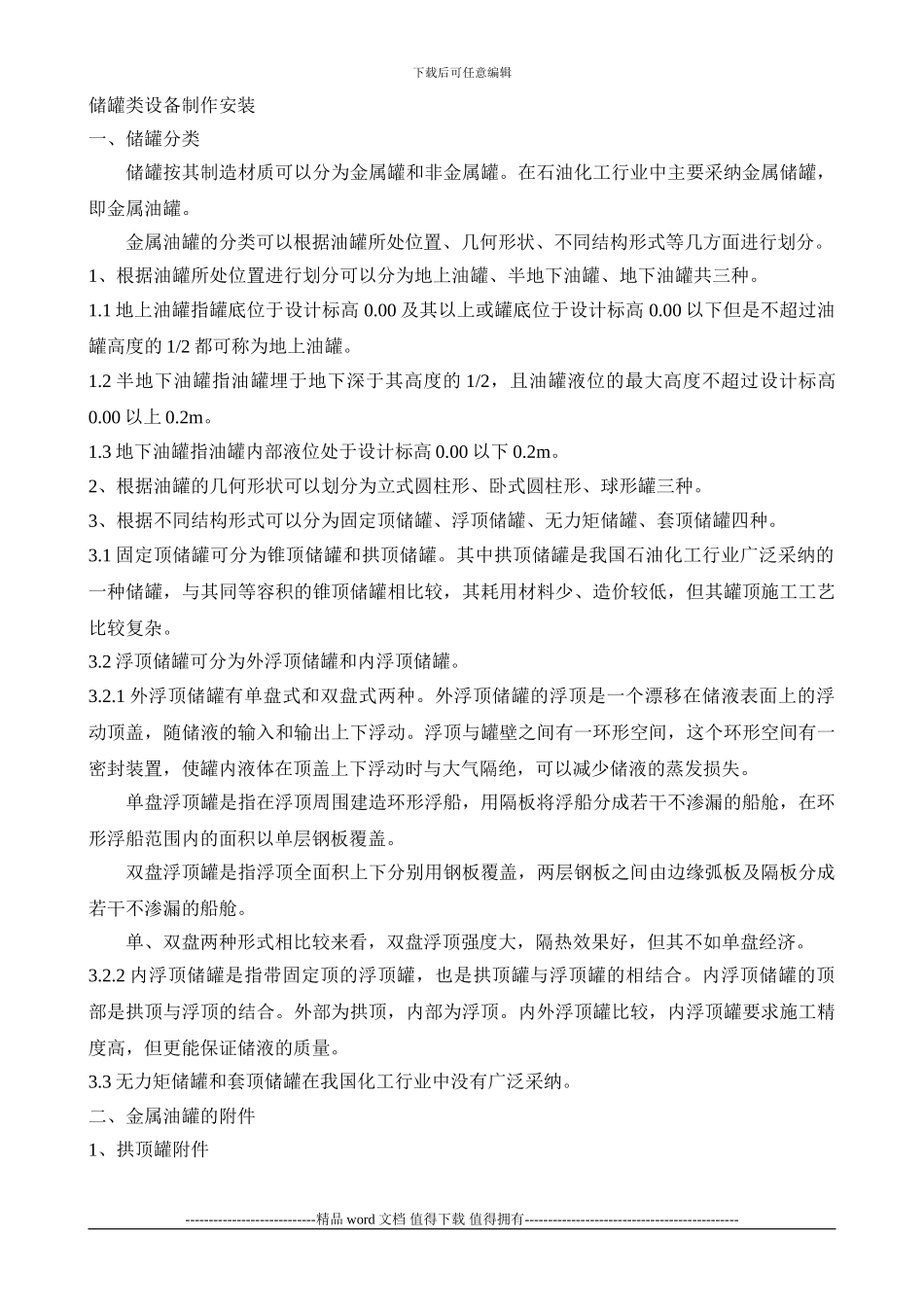

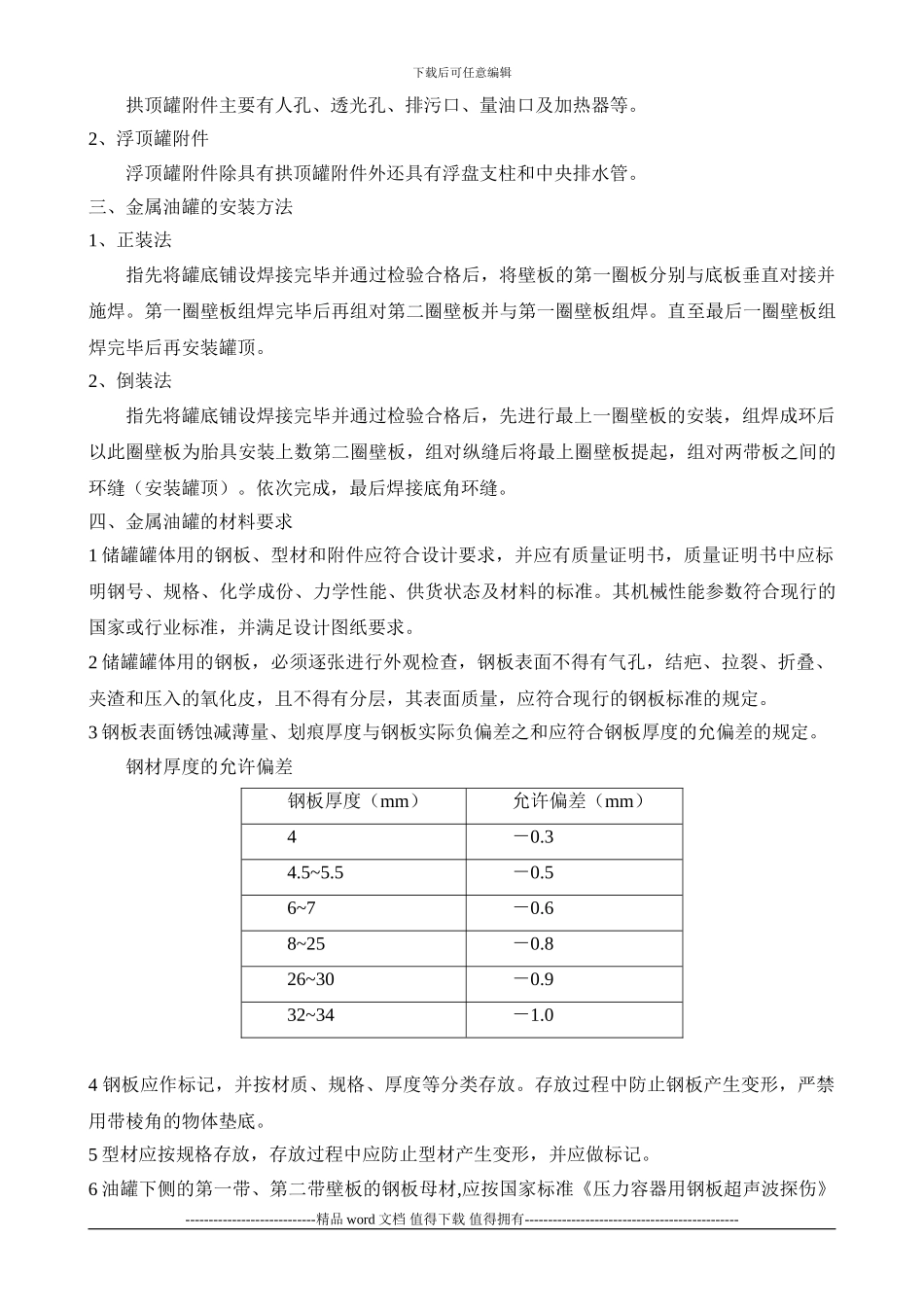

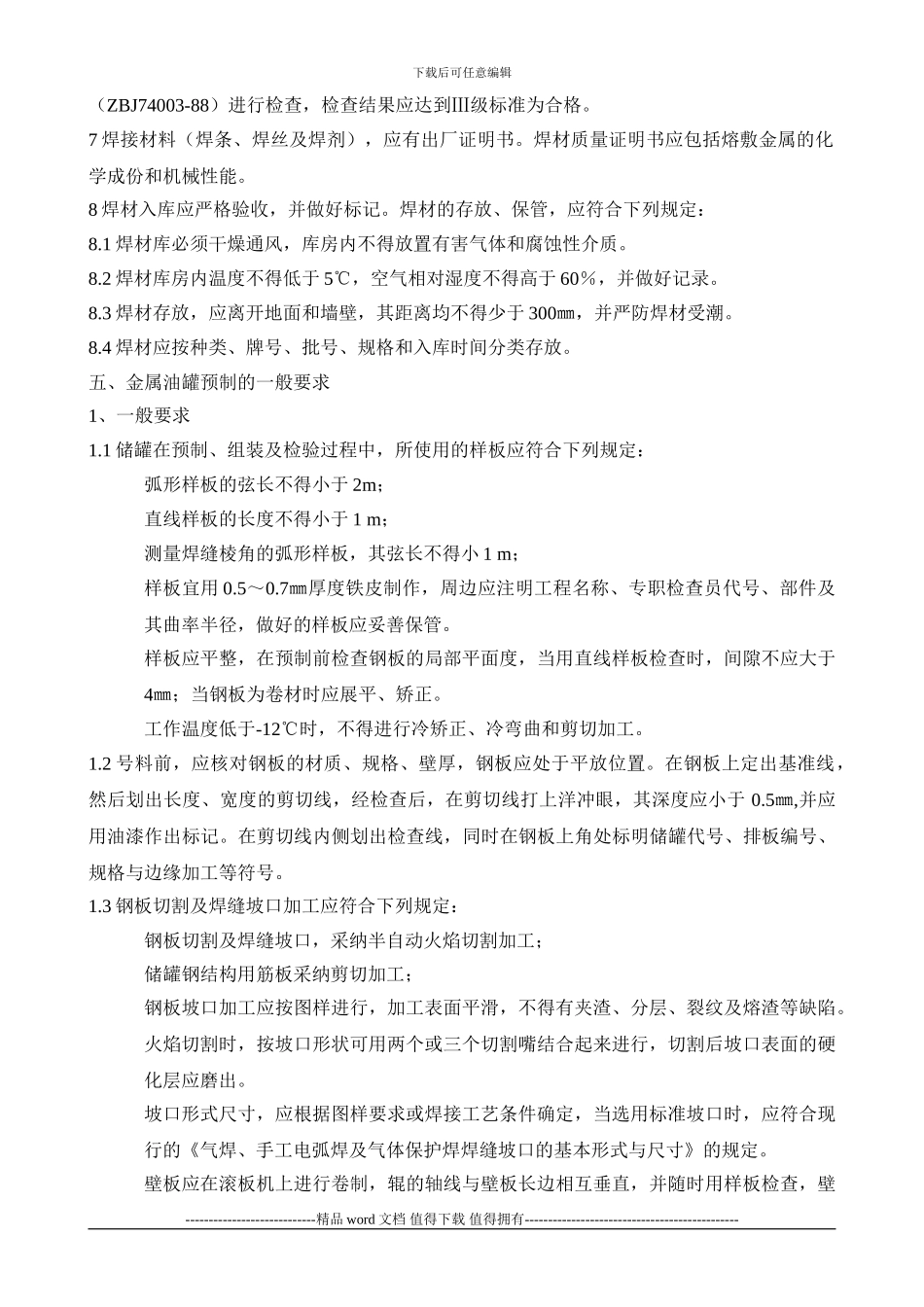

下载后可任意编辑储罐类设备制作安装一、储罐分类储罐按其制造材质可以分为金属罐和非金属罐。在石油化工行业中主要采纳金属储罐，即金属油罐。金属油罐的分类可以根据油罐所处位置、几何形状、不同结构形式等几方面进行划分。1、根据油罐所处位置进行划分可以分为地上油罐、半地下油罐、地下油罐共三种。1.1 地上油罐指罐底位于设计标高 0.00 及其以上或罐底位于设计标高 0.00 以下但是不超过油罐高度的 1/2 都可称为地上油罐。1.2 半地下油罐指油罐埋于地下深于其高度的 1/2，且油罐液位的最大高度不超过设计标高0.00 以上 0.2m。1.3 地下油罐指油罐内部液位处于设计标高 0.00 以下 0.2m。2、根据油罐的几何形状可以划分为立式圆柱形、卧式圆柱形、球形罐三种。3、根据不同结构形式可以分为固定顶储罐、浮顶储罐、无力矩储罐、套顶储罐四种。3.1 固定顶储罐可分为锥顶储罐和拱顶储罐。其中拱顶储罐是我国石油化工行业广泛采纳的一种储罐，与其同等容积的锥顶储罐相比较，其耗用材料少、造价较低，但其罐顶施工工艺比较复杂。3.2 浮顶储罐可分为外浮顶储罐和内浮顶储罐。3.2.1 外浮顶储罐有单盘式和双盘式两种。外浮顶储罐的浮顶是一个漂移在储液表面上的浮动顶盖，随储液的输入和输出上下浮动。浮顶与罐壁之间有一环形空间，这个环形空间有一密封装置，使罐内液体在顶盖上下浮动时与大气隔绝，可以减少储液的蒸发损失。单盘浮顶罐是指在浮顶周围建造环形浮船，用隔板将浮船分成若干不渗漏的船舱，在环形浮船范围内的面积以单层钢板覆盖。双盘浮顶罐是指浮顶全面积上下分别用钢板覆盖，两层钢板之间由边缘弧板及隔板分成若干不渗漏的船舱。单、双盘两种形式相比较来看，双盘浮顶强度大，隔热效果好，但其不如单盘经济。3.2.2 内浮顶储罐是指带固定顶的浮顶罐，也是拱顶罐与浮顶罐的相结合。内浮顶储罐的顶部是拱顶与浮顶的结合。外部为拱顶，内部为浮顶。内外浮顶罐比较，内浮顶罐要求施工精度高，但更能保证储液的质量。3.3 无力矩储罐和套顶储罐在我国化工行业中没有广泛采纳。二、金属油罐的附件1、拱顶罐附件----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑拱顶罐附件主要有人孔、透光孔、排污口、量油口及加热器等。2、浮顶罐附件浮顶罐附件除具有拱顶罐附件外还具有浮盘支柱和中央排水管。三、金属油罐的安装方法1、正装法指先将罐...
