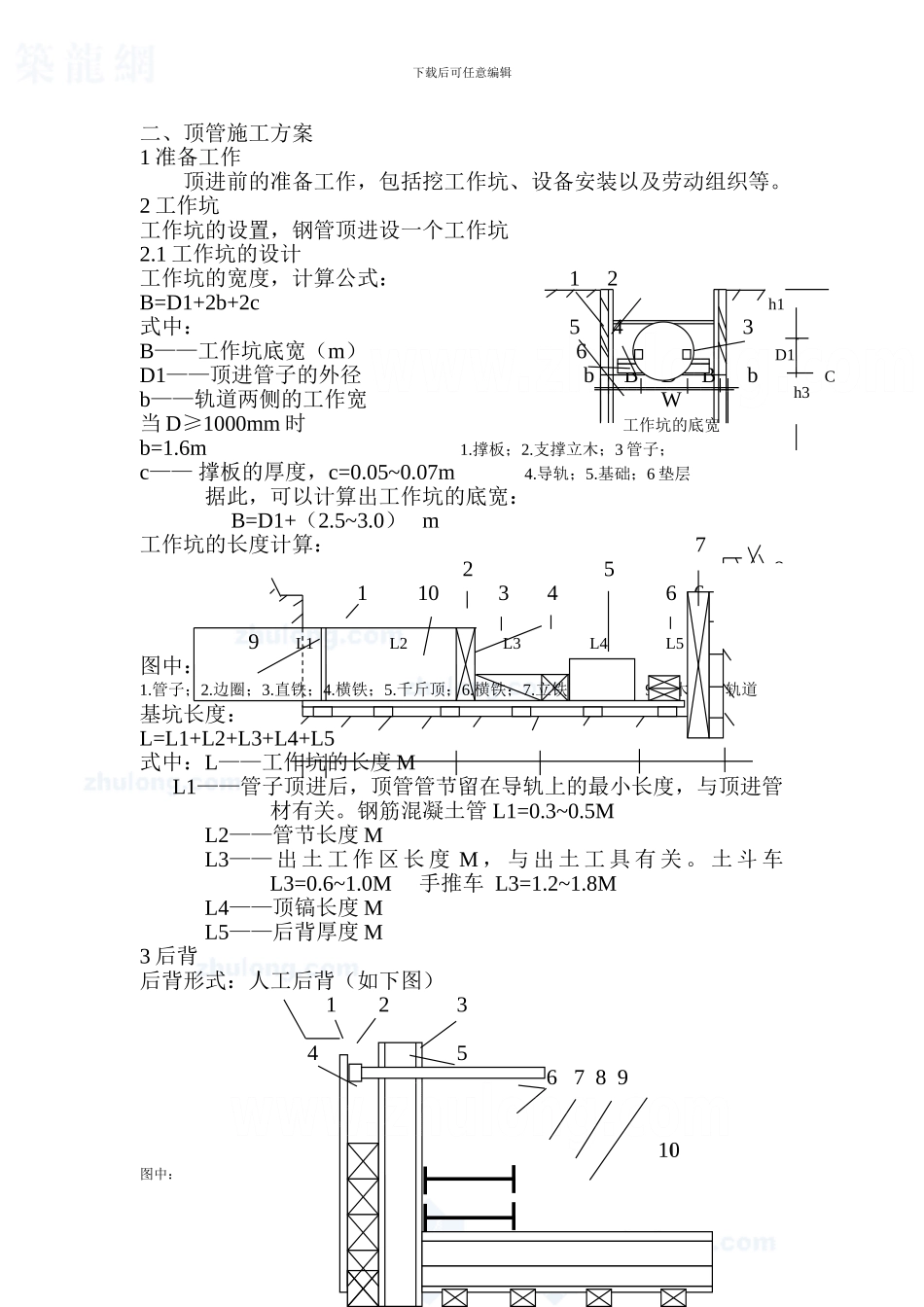

下载后可任意编辑二、顶管施工方案1 准备工作顶进前的准备工作，包括挖工作坑、设备安装以及劳动组织等。2 工作坑工作坑的设置，钢管顶进设一个工作坑2.1 工作坑的设计工作坑的宽度，计算公式：1 2B=D1+2b+2ch1式中：543B——工作坑底宽（m）6 h2D1——顶进管子的外径bBDBb b——轨道两侧的工作宽W当 D≥1000mm 时工作坑的底宽b=1.6m 1.撑板；2.支撑立木；3 管子；c—— 撑板的厚度，c=0.05~0.07m 4.导轨；5.基础；6 垫层据此，可以计算出工作坑的底宽：B=D1+（2.5~3.0） m工作坑的长度计算：7258110346 6 9L1L2L3L4L5图中：1.管子；2.边圈；3.直铁；4.横铁；5.千斤顶；6.横铁；7.立铁；8.方木；9 枕木；10 轨道基坑长度：L=L1+L2+L3+L4+L5式中：L——工作坑的长度 M L1——管子顶进后，顶管管节留在导轨上的最小长度，与顶进管材有关。钢筋混凝土管 L1=0.3~0.5ML2——管节长度 ML3—— 出 土 工 作 区 长 度 M ， 与 出 土 工 具 有 关 。 土 斗 车 L3=0.6~1.0M 手推车 L3=1.2~1.8ML4——顶镐长度 ML5——后背厚度 M3 后背后背形式：人工后背（如下图）123456 7 8 910图中：h3CD1下载后可任意编辑1.撑板；2.方木；3.撑杠；4.后背方木；5.立铁；6.横铁；7.木板；8.护木；9.导轨；10.轨枕4 导轨导轨采纳铁导轨，用重型铁轨铺设。导轨净间距的计算公式：A=2 D1（h—cˊ）—（h—cˊ）²式中 A——两轨净间距 M D1=D+2t 管外径 M h——钢导轨高度 M cˊ——管外壁与基础之间的缝隙 M，取 cˊ=10mm导轨间距计算图：c5 基础当地基承载力大时，采纳天然地基；由于地基承载力小，故修建人工碎石基础。由于坑底有水，基础形式采纳横枕木混凝土基础。混凝土基础B=2*D+1000mm，厚度 300mm，枕木面高出碎石基础面 20mm，碎石基础厚 300cm。横枕木碎石基础结构如图：枕木碎石基础 C156 工作棚及工作平台工作平台位于顶管工作坑的上面，用于下管、运土和工具的垂直运输。在平台上安装配电设备和起重设备（卷扬机）。工作平台用 30 工字钢当梁，架于槽台上，工字钢上满铺 15*15cm 的方木，中间留有方孔。在方木上面铺设铁轨，用平板小车在轨上滑动。在方孔上面支搭起吊架，配以滑轮组、吊钩，并配设起重卷扬机。在工作平台的上边架设棚布，以防雨及风沙。工作平台布置图：AKA040下载后可任意编辑2.4*2.4工作棚卷扬机槽钢方木7 顶进顶进包括下管、接管、顶进、出土、顶进测量和纠偏等...
