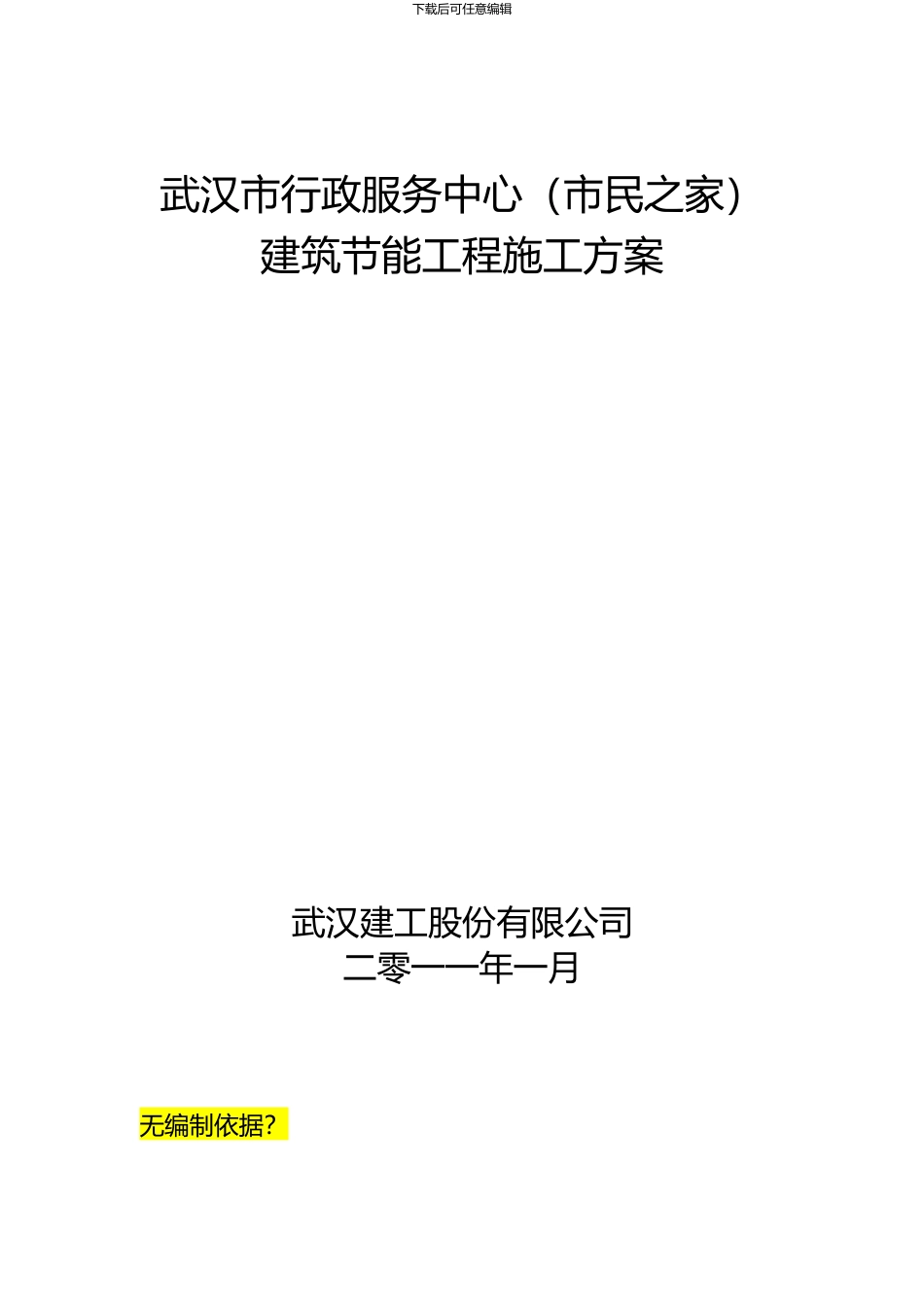

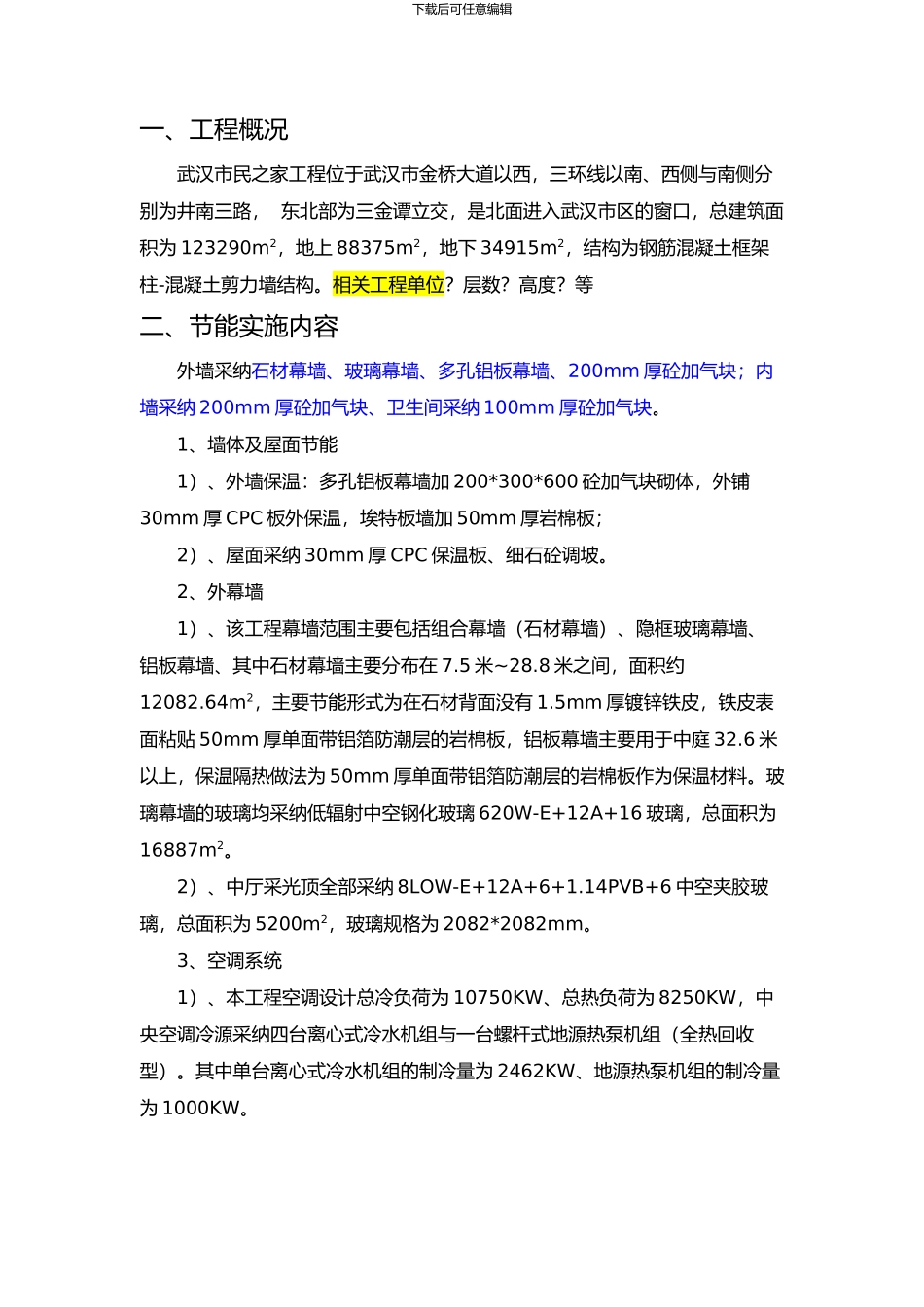

下载后可任意编辑武汉市行政服务中心（市民之家）建筑节能工程施工方案武汉建工股份有限公司二零一一年一月无编制依据？下载后可任意编辑一、工程概况武汉市民之家工程位于武汉市金桥大道以西，三环线以南、西侧与南侧分别为井南三路， 东北部为三金谭立交，是北面进入武汉市区的窗口，总建筑面积为 123290m2，地上 88375m2，地下 34915m2，结构为钢筋混凝土框架柱-混凝土剪力墙结构。相关工程单位？层数？高度？等二、节能实施内容外墙采纳石材幕墙、玻璃幕墙、多孔铝板幕墙、200mm 厚砼加气块；内墙采纳 200mm 厚砼加气块、卫生间采纳 100mm 厚砼加气块。1、墙体及屋面节能1）、外墙保温：多孔铝板幕墙加 200*300*600 砼加气块砌体，外铺30mm 厚 CPC 板外保温，埃特板墙加 50mm 厚岩棉板；2）、屋面采纳 30mm 厚 CPC 保温板、细石砼调坡。2、外幕墙 1）、该工程幕墙范围主要包括组合幕墙（石材幕墙）、隐框玻璃幕墙、铝板幕墙、其中石材幕墙主要分布在 7.5 米~28.8 米之间，面积约12082.64m2，主要节能形式为在石材背面没有 1.5mm 厚镀锌铁皮，铁皮表面粘贴 50mm 厚单面带铝箔防潮层的岩棉板，铝板幕墙主要用于中庭 32.6 米以上，保温隔热做法为 50mm 厚单面带铝箔防潮层的岩棉板作为保温材料。玻璃幕墙的玻璃均采纳低辐射中空钢化玻璃 620W-E+12A+16 玻璃，总面积为16887m2。2）、中厅采光顶全部采纳 8LOW-E+12A+6+1.14PVB+6 中空夹胶玻璃，总面积为 5200m2，玻璃规格为 2082*2082mm。3、空调系统1）、本工程空调设计总冷负荷为 10750KW、总热负荷为 8250KW，中央空调冷源采纳四台离心式冷水机组与一台螺杆式地源热泵机组（全热回收型）。其中单台离心式冷水机组的制冷量为 2462KW、地源热泵机组的制冷量为 1000KW。下载后可任意编辑2）、中央空调的热源采纳地源热泵机组与三台燃气常压热水锅炉，锅炉的单台热量为 2800KW，地源热泵机组的制热量为 1050KW，地源热泵机组全热回收量为 1040KW，全热回热时的供回水温 55/50℃，作为太阳能卫生热水系统的辅助热源，室外地埋管系统孔数量 196 孔，钻孔深度 102 米，钻孔间距 4m*4m，单位井深热量为 60W/M，设计管道长度为 10 万米。地源热泵运行成本费用较低，清洁能源。4、太阳能光伏发电及太阳能光热系统1）、行政服务中心建筑面积庞大，运营能源消耗巨大，在房屋顶铺设太阳能光电板，借助充足的阳光发电，为了充分体现节能减排的重要意义...
