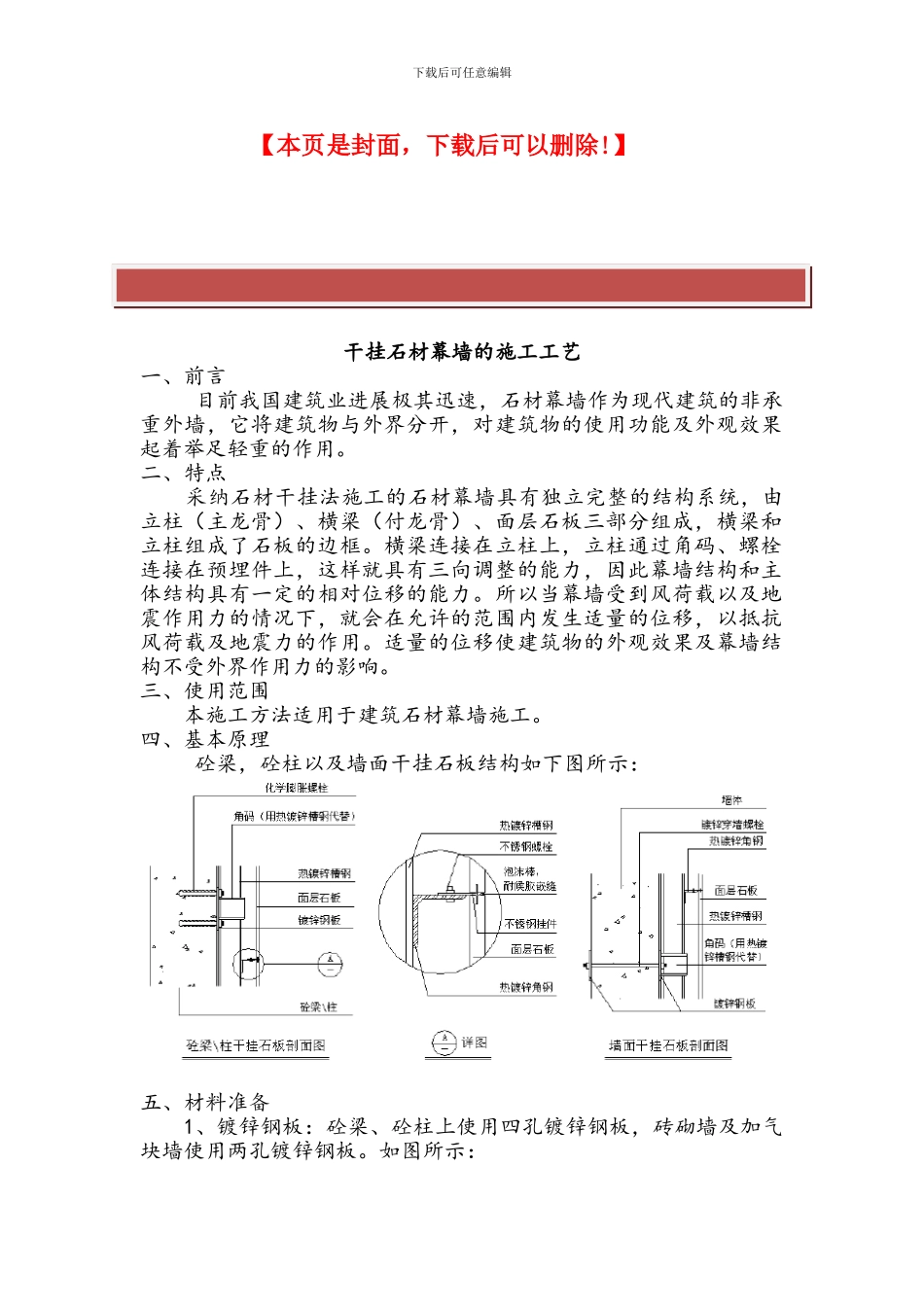

下载后可任意编辑 精品文档下载 最新资料，word 文档，可以自由编辑！！下载后可任意编辑【本页是封面，下载后可以删除!】干挂石材幕墙的施工工艺一、前言 目前我国建筑业进展极其迅速，石材幕墙作为现代建筑的非承重外墙，它将建筑物与外界分开，对建筑物的使用功能及外观效果起着举足轻重的作用。 二、特点 采纳石材干挂法施工的石材幕墙具有独立完整的结构系统，由立柱（主龙骨）、横梁（付龙骨）、面层石板三部分组成，横梁和立柱组成了石板的边框。横梁连接在立柱上，立柱通过角码、螺栓连接在预埋件上，这样就具有三向调整的能力，因此幕墙结构和主体结构具有一定的相对位移的能力。所以当幕墙受到风荷载以及地震作用力的情况下，就会在允许的范围内发生适量的位移，以抵抗风荷载及地震力的作用。适量的位移使建筑物的外观效果及幕墙结构不受外界作用力的影响。三、使用范围 本施工方法适用于建筑石材幕墙施工。四、基本原理 砼梁，砼柱以及墙面干挂石板结构如下图所示：五、材料准备 1、镀锌钢板：砼梁、砼柱上使用四孔镀锌钢板，砖砌墙及加气块墙使用两孔镀锌钢板。如图所示：下载后可任意编辑2、螺栓：采纳化学膨胀螺栓和镀锌穿墙螺栓。 3、槽钢：立柱根据设计计算书采纳所需型号的热镀锌槽钢。 4、角钢：横梁根据设计计算书采纳所需型号的热镀锌角钢。 5、不锈钢挂件：用于面层石板和钢骨架的固定连接，根据设计计算书采纳所需型号的不锈钢挂件。 6、面层石板：据设计计算书采纳所需型号的面层石板。石板的长度、宽度、厚度、平整度、对角线偏差以及石板的色差必须满足《金属与石材幕墙工程技术法律规范》规定要求。 7、干挂结构胶：根据设计计算书采纳所需型号的石材干挂结构胶，主要用于不锈钢挂件与石板的固定连接。 8、嵌缝泡沫棒：根据设计要求采纳所需型号的嵌缝泡沫棒。 9、分色胶带纸：根据设计要求采纳所需型号的分色胶带纸，主要作用是打胶嵌缝时防止石板边缘受到污染。 10、硅酮耐候密封胶：根据设计要求采纳所需型号的硅酮耐候密封胶，主要用于石材板缝密封嵌缝处理。 11、机具及工具准备：电焊机、金属切割机、手电钻、理石切割机、角磨机、22#铁丝、铁锤、活动扳手、水平尺、托线板、手推车、玻璃胶枪、线锤、墨斗、胶带纸、电锤、铲刀、卷尺等。六、操作工序 定位放线----基层处理----化学膨胀螺栓，四孔镀锌钢板于混凝土梁与柱的固定及镀锌穿墙螺栓，两孔镀锌钢板与墙体的固定----立柱（主龙骨）与角...
