位置检测装置VIP免费

位置检测装置_第1页
1/22
位置检测装置_第2页
2/22
位置检测装置_第3页
3/22

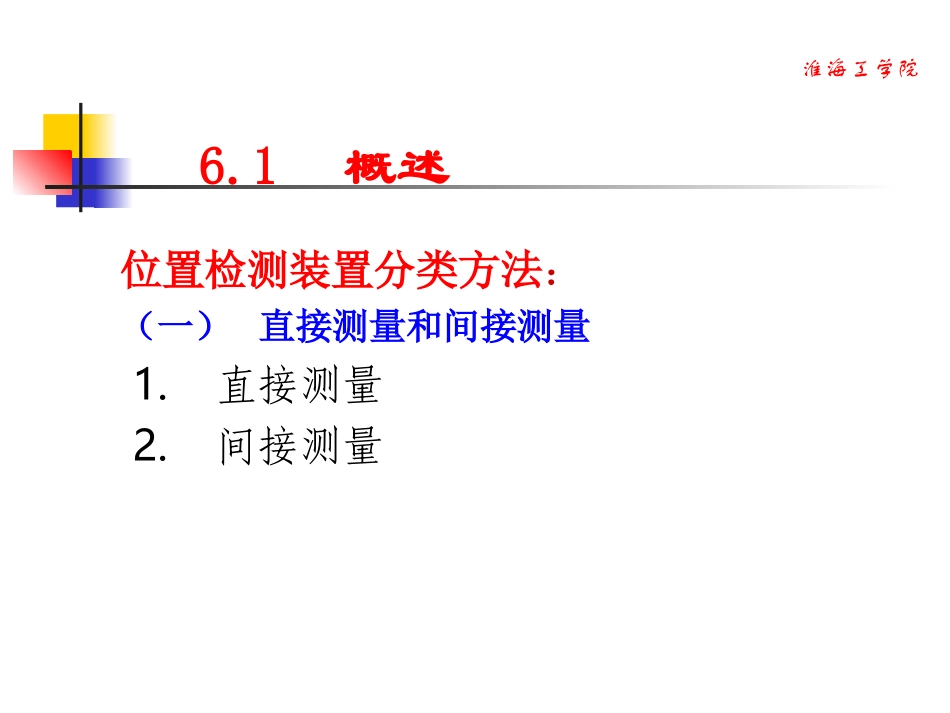

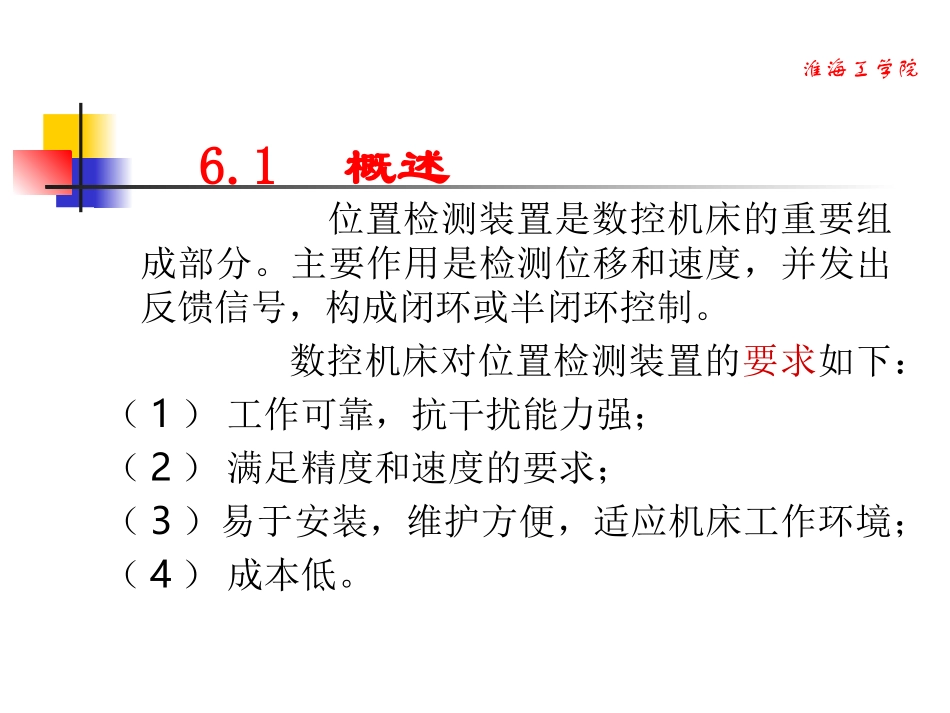

位置检测装置是数控机床的重要组成部分。主要作用是检测位移和速度,并发出反馈信号,构成闭环或半闭环控制。数控机床对位置检测装置的要求如下:(1)工作可靠,抗干扰能力强;(2)满足精度和速度的要求;(3)易于安装,维护方便,适应机床工作环境;(4)成本低。6.1概述淮海工学院位置检测装置分类方法:(一)直接测量和间接测量1.直接测量2.间接测量6.1概述淮海工学院(二)数字式测量和模拟式测量1.数字式测量2.模拟量测量(三)增量式测量和绝对式测量1.增量式测量2.绝对式测量6.1概述淮海工学院一、结构与工作原理旋转变压器是一种角位移测量装置,由定子和转子组成。旋转变压器的工作原理与普通变压器基本相似,其中定子绕组作为变压器的一次侧,接受励磁电压。转子绕组作为变压器的二次侧,通过电磁耦合得到感应电压,只是其输出电压大小与转子位置有关。6.2旋转变压器淮海工学院图6-1旋转变压器工作原理淮海工学院二、应用旋转变压器作为位置检测装置,有两种典型工作方式,鉴相式和鉴幅式。鉴相式是根据感应输出电压的相位来检测位移量;鉴幅式是根据感应输出电压的幅值来检测位移量。6.2旋转变压器淮海工学院一、结构与工作原理感应同步器按其结构特点一般分为直线式和旋转式两种。直线式感应同步器由定尺和滑尺组成,用于直线位移测量。旋转式感应同步器由转子和定子组成,用于角位移测量。以直线式感应同步器为例,介绍其结构和工作原理。6.3感应同步器淮海工学院图6-2直线感应同步器结构淮海工学院图6-3感应电压幅值与定尺滑尺相对位置关系定尺滑A尺B241位C221置D243E2EAV2MN正弦绕组余弦绕组θBDCOP工作原理淮海工学院二、应用感应同步器作为位置测量装置安装在数控机床上,它也有两种工作方式,鉴相式和鉴幅式。6.3感应同步器淮海工学院图6-4感应同步器鉴相测量系统框图1.鉴相式系统淮海工学院2.鉴幅式系统图6-5鉴幅式伺服系统原理框图淮海工学院脉冲编码器是一种旋转式脉冲发生器,能把机械转角变成电脉冲,是数控机床上使用很广泛的位置检测装置。脉冲编码器类:一、绝对式编码器二、增量式脉冲编码器6.4脉冲编码器淮海工学院a)b)图6-6四位二进制编码盘淮海工学院淮海工学院图6-9光电式脉冲编码器结构示意图淮海工学院一、结构光栅分为透射光栅和反射光栅,透射光栅分辨率较反射光栅高,其检测精度可达1μm以上。从形状上看,又可分为圆光栅和直线光栅。圆光栅用于测量转角位移,直线光栅用于检测直线位移。直线光栅通常包括一长和一短两块配套使用,其中长的称为标尺光栅或长光栅,一般固定在机床移动部件上,要求与行程等长。短的为指示光栅或短光栅,装在机床固定部件上。两光栅尺是刻有均匀密集线纹的透明玻璃片。线纹之间距称为栅距。6.5光栅淮海工学院二、工作原理莫尔条纹具有如下特点:1.放大作用2.均化误差作用3.莫尔条纹的移动与栅距的移动成比例6.5光栅淮海工学院Pθ标尺光栅图6-10莫尔条纹淮海工学院图6-11光栅测量系统淮海工学院三、应用对脉冲计数可得到工作台的移动距离。6.5光栅淮海工学院

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

位置检测装置
