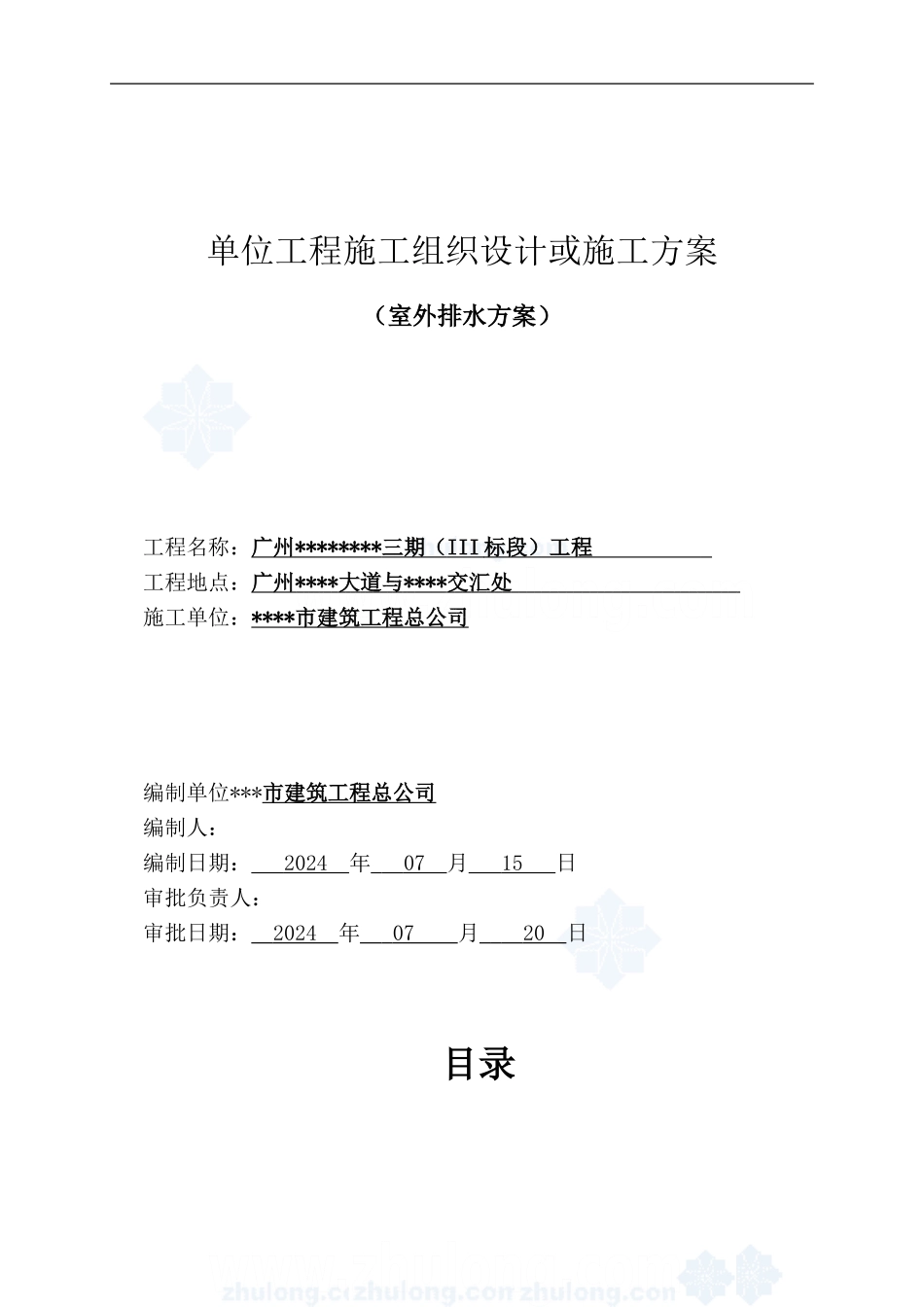

单位工程施工组织设计或施工方案（室外排水方案）工程名称：广州 ******** 三期（ III 标段）工程 工程地点：广州 **** 大道与 **** 交汇处 施工单位：**** 市建筑工程总公司 编制单位***市建筑工程总公司 编制人： 编制日期： 2024 年 07 月 15 日 审批负责人： 审批日期： 2024 年 07 月 20 日 目录下载后可任意编辑一. 工程概况...................................................3二.编制依据....................................................3三.施工原则及准备：............................................3三. 测量放样...................................................3四. 管道沟槽支护及开挖施工方法.................................4五.基坑止水、导水和排水施工措施................................6六. 安装与敷设.................................................7七. 检查井施工................................................12八.检查井与管道的连接.........................................13九. 管道闭水试验..............................................14十. 沟槽回填..................................................15十一.安全应急措施.............................................16一.工程概况本工程室外排水工程，雨水管采纳 DN1500 的聚乙烯塑钢缠绕管，污水管采纳DN500 的聚乙烯塑钢缠绕管，其中有一条雨水管道和污水管道经原一期工程靠开源大道方向经过，该位置处于原一期工程靠开源大道面的绿化斜坡顶，图纸设计管道埋置深度在 3 米～7 米左右，且管道距一期的甲类仓库仅 3 米左右，而距一期变压器只有一米距离，开挖难度非常大。2下载后可任意编辑二.编制依据1. 广州*****三期工程 III 标段设计施工图纸。2.《给水排水管道工程施工及验收法律规范》GB50268-974.《室外硬聚乙烯给水管道工程施工及验收法律规范》CECS18:90,5.《建筑给排水及采暖工程施工质量验收法律规范》GB50242-2024,6.《埋地塑料排水管道工程技术规程》DG/TJ08-308-2024,7.标准图 S 系《给水排水标准图集》：05S502; 02S515；95S516三.施工原则及准备：（1）将原图纸设计的室外雨水及污水管道移至用地红线边，具体走向根据现场地形及实际情况确定。（2）针对一期排水问题，我司拟在 Wz17 及 Yz21 附近做两个临时集水井，将一期排水排至临时集水井，然后...
