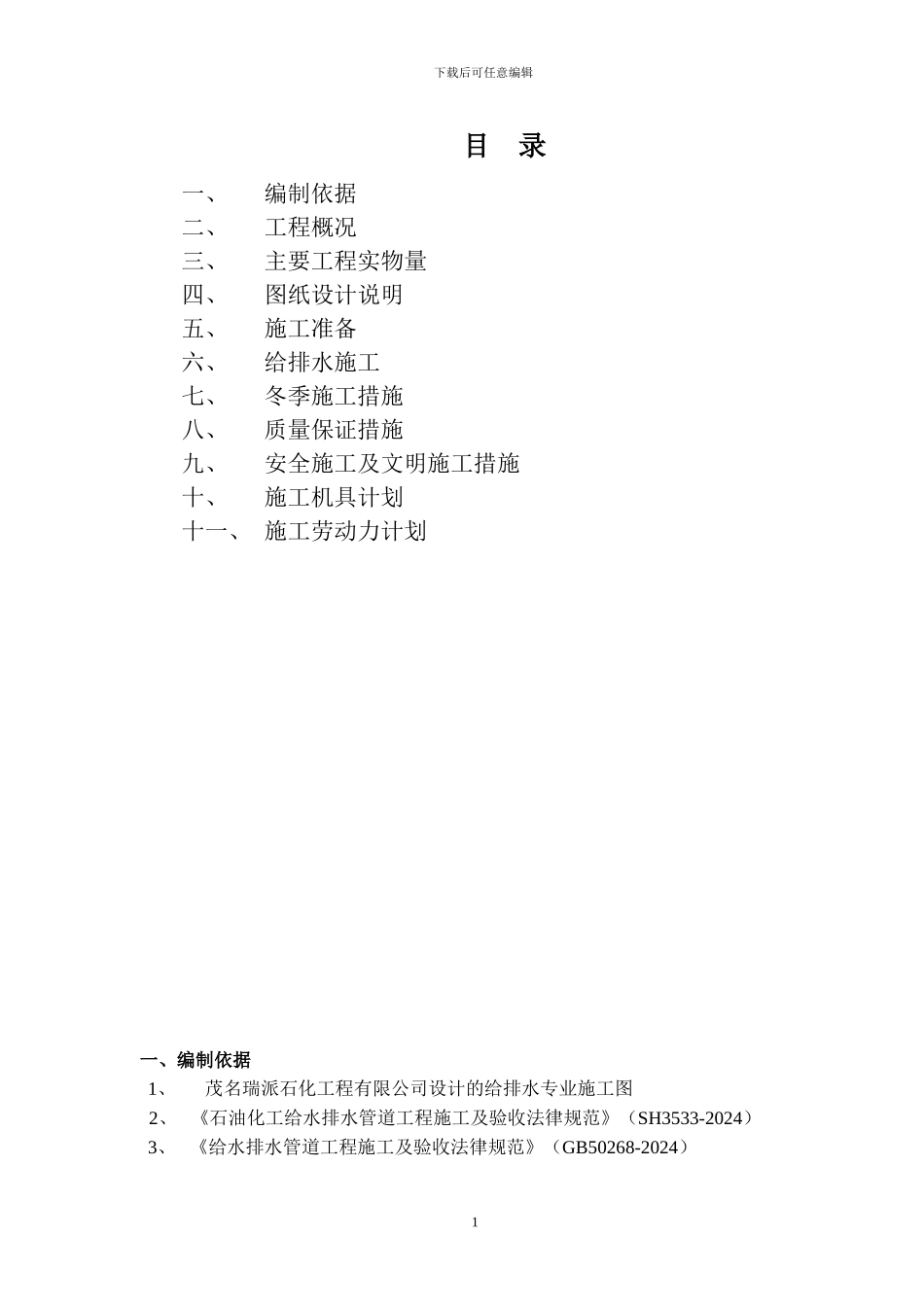

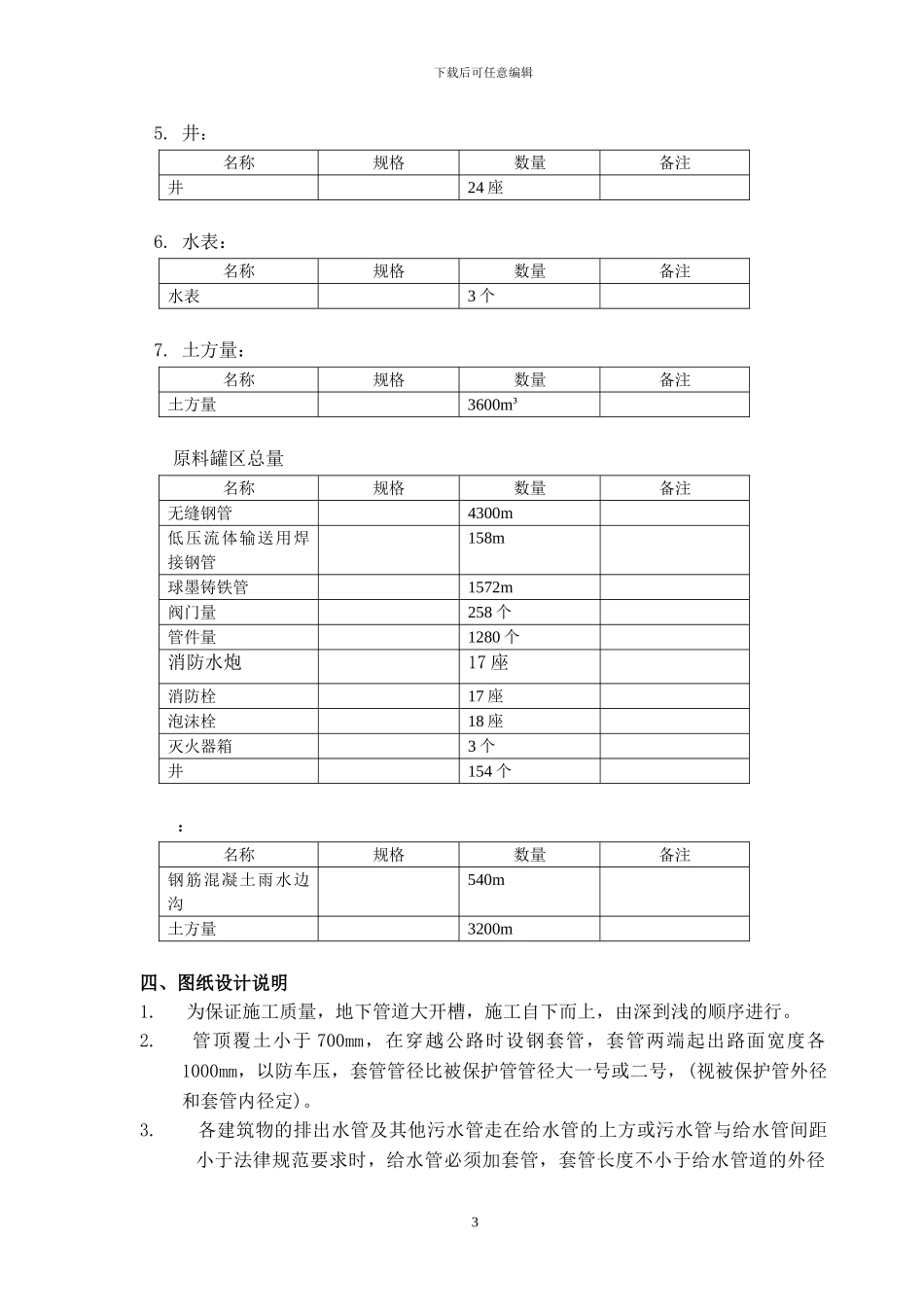

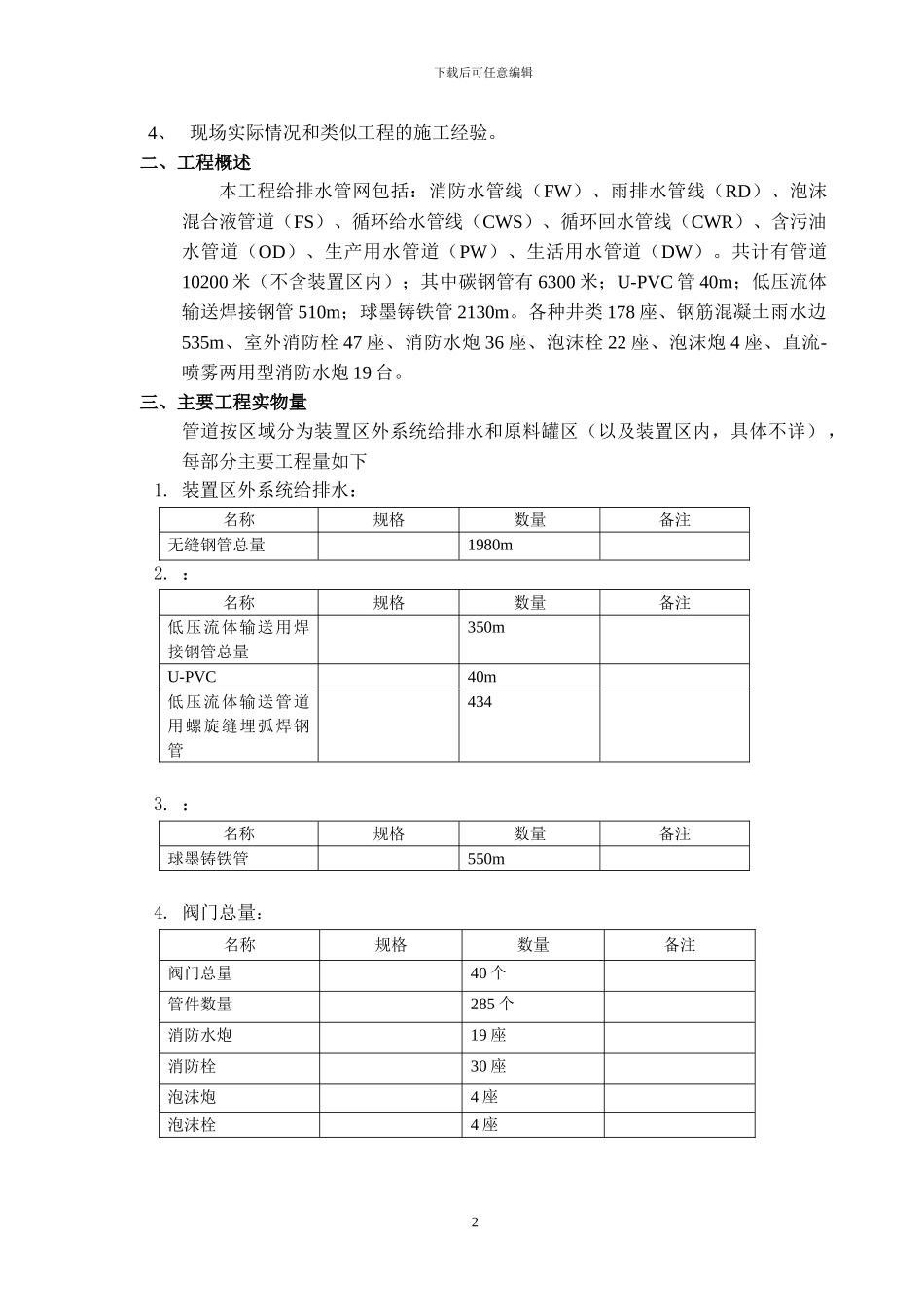

下载后可任意编辑目 录一、编制依据二、工程概况三、主要工程实物量四、图纸设计说明五、施工准备六、给排水施工七、冬季施工措施八、质量保证措施九、安全施工及文明施工措施十、施工机具计划十一、 施工劳动力计划一、编制依据1、茂名瑞派石化工程有限公司设计的给排水专业施工图2、 《石油化工给水排水管道工程施工及验收法律规范》（SH3533-2024）3、 《给水排水管道工程施工及验收法律规范》（GB50268-2024） 1下载后可任意编辑4、 现场实际情况和类似工程的施工经验。二、工程概述本工程给排水管网包括：消防水管线（FW）、雨排水管线（RD）、泡沫混合液管道（FS）、循环给水管线（CWS）、循环回水管线（CWR）、含污油水管道（OD）、生产用水管道（PW）、生活用水管道（DW）。共计有管道10200 米（不含装置区内）；其中碳钢管有 6300 米；U-PVC 管 40m；低压流体输送焊接钢管 510m；球墨铸铁管 2130m。各种井类 178 座、钢筋混凝土雨水边535m、室外消防栓 47 座、消防水炮 36 座、泡沫栓 22 座、泡沫炮 4 座、直流-喷雾两用型消防水炮 19 台。三、主要工程实物量管道按区域分为装置区外系统给排水和原料罐区（以及装置区内，具体不详），每部分主要工程量如下1. 装置区外系统给排水：名称规格数量备注无缝钢管总量1980m2. ：名称规格数量备注低压流体输送用焊接钢管总量350mU-PVC40m低压流体输送管道用螺旋缝埋弧焊钢管4343. ：名称规格数量备注球墨铸铁管550m4. 阀门总量：名称规格数量备注阀门总量40 个管件数量285 个消防水炮19 座消防栓30 座泡沫炮4 座泡沫栓4 座 2下载后可任意编辑5. 井：名称规格数量备注井24 座6. 水表：名称规格数量备注水表3 个7. 土方量：名称规格数量备注土方量3600m³原料罐区总量名称规格数量备注无缝钢管4300m低压流体输送用焊接钢管158m球墨铸铁管1572m阀门量258 个管件量1280 个消防水炮17 座消防栓17 座泡沫栓18 座灭火器箱3 个井154 个：名称规格数量备注钢筋混凝土雨水边沟540m土方量3200m四、图纸设计说明1. 为保证施工质量，地下管道大开槽，施工自下而上，由深到浅的顺序进行。2. 管顶覆土小于 700mm，在穿越公路时设钢套管，套管两端起出路面宽度各1000mm，以防车压，套管管径比被保护管管径大一号或二号，(视被保护管外径和套管内径定)。3. 各建筑物的排出水管及其他污水管走在给水管的上方或污水管与给水管间距小于法律规范要求时，给水管必...
