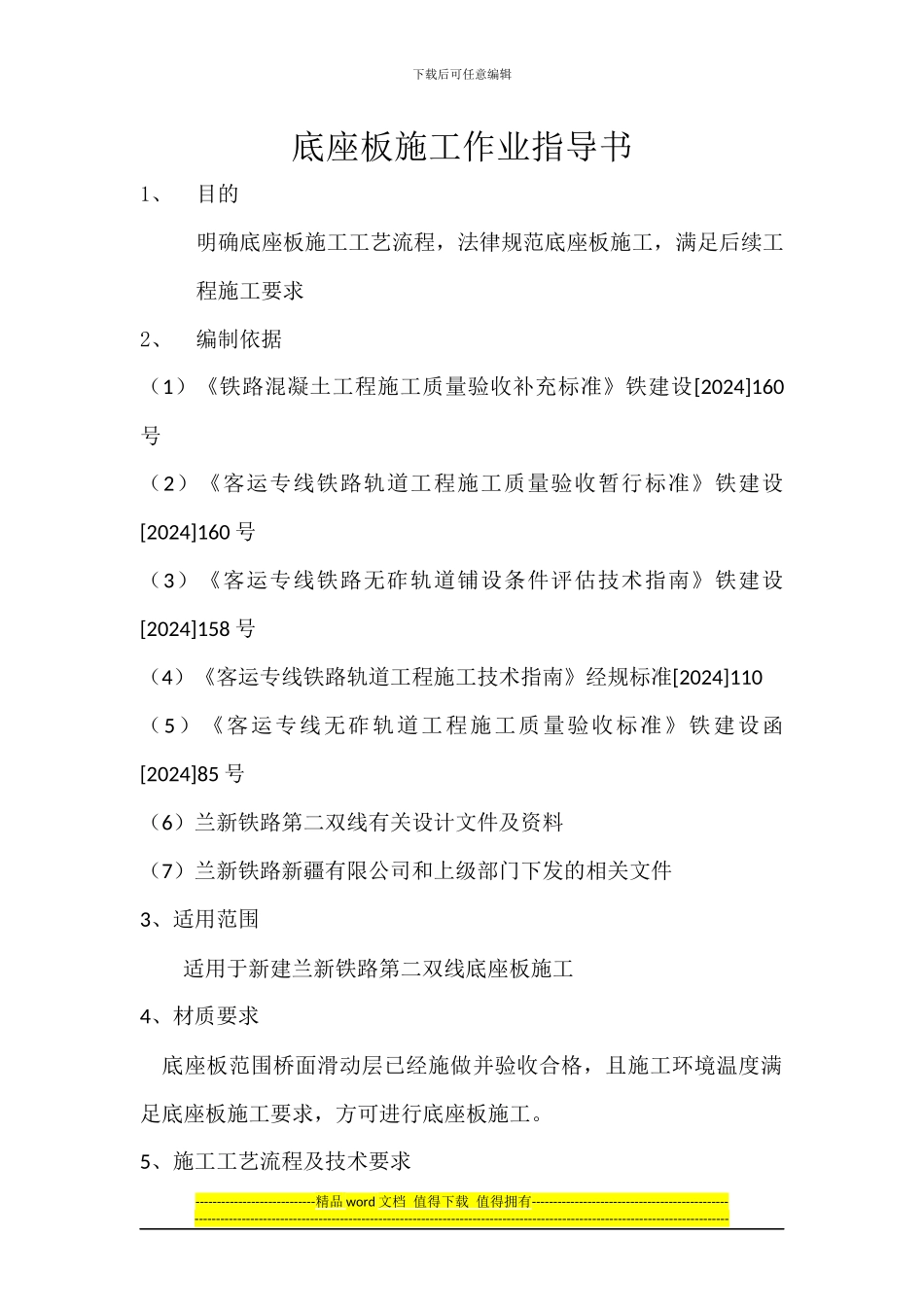

下载后可任意编辑底座板施工作业指导书1、目的明确底座板施工工艺流程，法律规范底座板施工，满足后续工程施工要求2、编制依据（1）《铁路混凝土工程施工质量验收补充标准》铁建设[2024]160号（2）《客运专线铁路轨道工程施工质量验收暂行标准》铁建设[2024]160 号（3）《客运专线铁路无砟轨道铺设条件评估技术指南》铁建设[2024]158 号（4）《客运专线铁路轨道工程施工技术指南》经规标准[2024]110（5）《客运专线无砟轨道工程施工质量验收标准》铁建设函[2024]85 号（6）兰新铁路第二双线有关设计文件及资料（7）兰新铁路新疆有限公司和上级部门下发的相关文件3、适用范围适用于新建兰新铁路第二双线底座板施工4、材质要求 底座板范围桥面滑动层已经施做并验收合格，且施工环境温度满足底座板施工要求，方可进行底座板施工。5、施工工艺流程及技术要求----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑底座板施工工艺流程：施工准备——钢筋工程——模板工程——验收——底座板砼浇筑——底座板砼养护、拆模——底座板质量检验5.1 施工准备5.1.1 设标网的复测。应在轨道基准点测设时进行，主要复核各网点之间的相对几何关系。对有疑问的网点做好标记，在复核无误后方可使用。5.1.2 底座板测量定位、标记。沿底座板设计位置两侧（略宽于模板边缘处，与底座板边缘形成一个固定距离）测设标记点（一般每 6.5 米 1 对），测量并确定各标记点高程及平面相对位置（与中线）。5.2 钢筋工程 钢筋笼集中预制，运输、吊装至桥面组装联接。5.2.1 钢筋笼的吊装与运输。钢筋笼的吊装应采纳专用吊具进行，确保吊装过程中钢筋笼不松动、不变形；钢筋笼运输车辆长度应与钢筋笼长度匹配。为避开吊装过程中钢筋笼松动，应对部分钢筋交叉点加强绑扎。5.2.2 剪力筋的安装。剪力筋必须与预埋套筒是配套产品，螺纹为滚轧形成。剪力筋制作长度应根据底座板超高设置及现场预埋套筒实际情况（高低情况）“量身定做”，以避开安装后过高或过低问题。安装时应确保剪力筋拧进到位。 现场施工时，每作业面应专门指定 1 人负责检查，确保剪力筋的----------------------------精品 word 文档 值得下载 值得拥有-----------------------...
