无功补偿装置介绍VIP免费

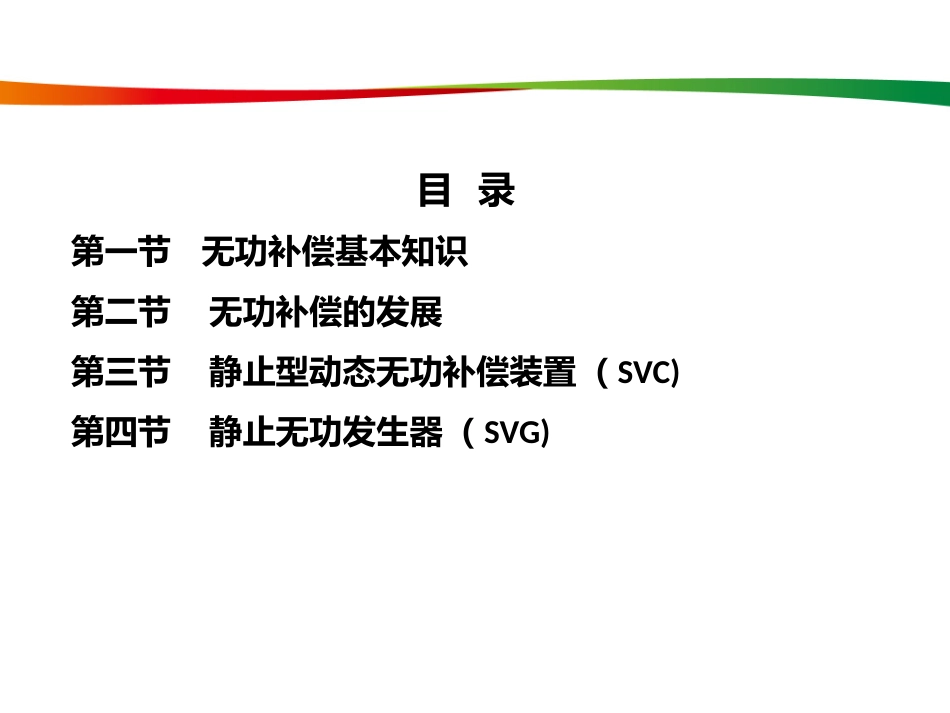

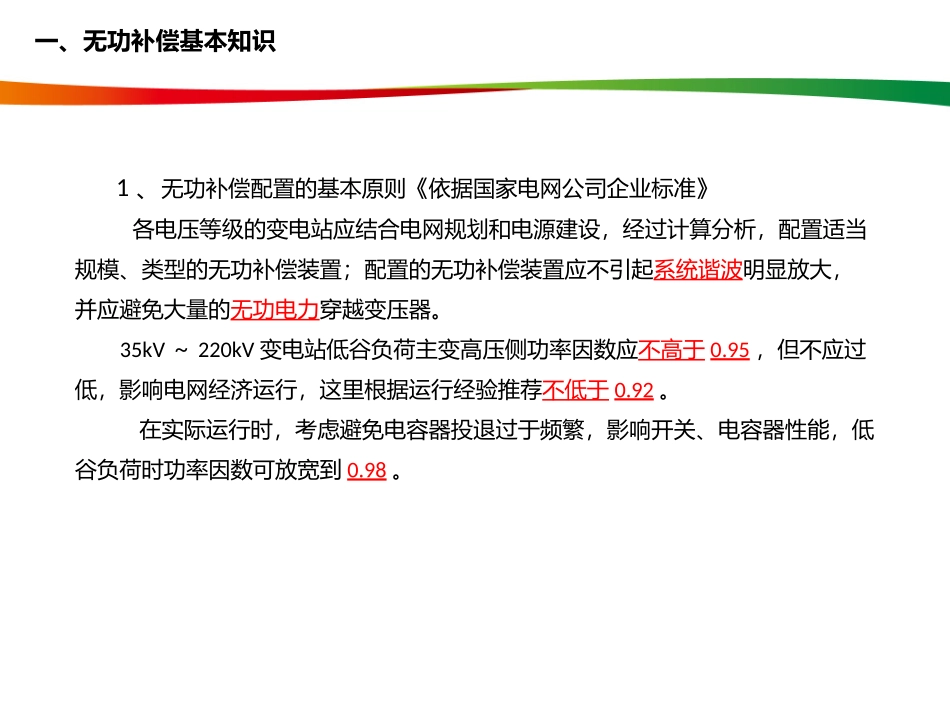

无功补偿装置介绍2018.07.10目录第一节无功补偿基本知识第二节无功补偿的发展第三节静止型动态无功补偿装置（SVC)第四节静止无功发生器（SVG)一、无功补偿基本知识1、无功补偿配置的基本原则《依据国家电网公司企业标准》各电压等级的变电站应结合电网规划和电源建设，经过计算分析，配置适当规模、类型的无功补偿装置；配置的无功补偿装置应不引起系统谐波明显放大，并应避免大量的无功电力穿越变压器。35kV～220kV变电站低谷负荷主变高压侧功率因数应不高于0.95，但不应过低，影响电网经济运行，这里根据运行经验推荐不低于0.92。在实际运行时，考虑避免电容器投退过于频繁，影响开关、电容器性能，低谷负荷时功率因数可放宽到0.98。一、无功补偿基本知识2、220kV变电站无功补偿配置为更好的指导无功补偿容量的选择，根据各单位的运行情况，按照15%～25%（上限区域）和10%～15%（下限区域）配置。3、35~110kV变电站无功补偿配置35～110kV变电站的容性无功补偿装置以补偿变压器无功损耗为主，适当兼顾负荷侧的无功补偿。容性无功补偿容量按主变压器容量的15%～30%配置。4、风电场的无功补偿配置1）风电场的电压控制风电场变电站高压侧母线电压正、负偏差的绝对值之和不超过额定电压的10%，一般应控制在额定电压的-3%～7%。2）风电场的无功补偿分为两个部分即风机自身的无功补偿和用于补偿变压器及风电送出线路无功补偿的风电场内集中无功补偿。风电场的无功补偿装置容量总和不小于风电装机容量的30%～50%。5、动态无功补偿设备响应时间在30ms以内。一、无功补偿基本知识有功功率有功功率：在交流电路中，电阻无件上所消耗的功率为有功功率。有功功率用P表示，单位是W、kW、MW等。无功功率无功功率：在交流电路中，电感或电容元件与电源之间只进行能量的交换，而不消耗能量，我们把一部分功率称之为无功功率。无功功率用Q表示，单位为乏(Var)或千乏(kVar)等。一、无功补偿基本知识一、无功补偿基本知识视在功率视在功率：在交流电路中，电压与电流有效值的乘积，我们把这一部分功率称之为视在功率。视在功率用S表示，单位是VA、kVA、MVA等功率因数功率因数：在交流电路中，电压与电流之间的相位差（Φ）的余弦叫做功率因数。在数值上，功率因数是有功功率和视在功率的比值22cosQPPSP无功对设备的影响1、降低发电机有功功率的输出2、降低输、变电设备的供电能力3、造成线路电压损失增大和电能损耗的增加。4、造成低功率因数运行和电压下降，使电气设备容量得不到充分发挥。无功补偿基本原理1、原理把具有容性功率负荷的装置与感性功率负荷并联接在同一电路，能量在两种负荷之间交换。这样，感性负荷所需要的无功功率可由容性负荷输出的无功功率补偿。2、作用无功补偿的主要作用就是提高功率因数以减少设备容量和功率损耗、稳定电压和提高供电质量，在长距离输电中提高输电稳定性和输电能力以及平衡三相负载的有功和无功功率。一、无功补偿基本知识二、无功补偿的发展SVC的主要分类晶闸管控制电抗器（TCR）、晶闸管投切电容器（TSC）、晶闸管投切电抗器TSR）、固定电容器/滤波器（FC）。其典型代表是晶闸管控制电抗器＋固定电容器/滤波器TCR型SVC工作原理TCR能提供连续的感性无功功率，滤波器兼顾滤波和补偿容性无功，两者配合使用，可以对无功功率进行动态补偿,使得并联滤波器中多余的无功功率得到平衡，确保补偿点的电压维持不变。TCR型SVC装置中，通常装设特定调谐次数的滤波器，具有较好的滤波效果，能将负荷波动产生的谐波滤去，以减少谐波对系统电能质量的影响。三、静止型动态无功补偿装置（SVC)SVC的主要功能1、动态补偿无功，提高功率因数；2、抑制电压波动及闪变，稳定电压；3、抑制谐波，减少谐波对电网及设备的损害4、抑制系统振荡，提高功率传输能力三、静止型动态无功补偿装置（SVC)三、静止型动态无功补偿装置（SVC)SVC的主要构成电抗器这部分是SVC中吸收无功或调节无功的主体。可以补偿线路的容性电流，限制系统电压过高和操作过电压的产生。电抗器周围存在很强的磁场，所以周围不能有距离太近的较大金属物体。电抗器采用干式空心型式，冷却方式为自...
