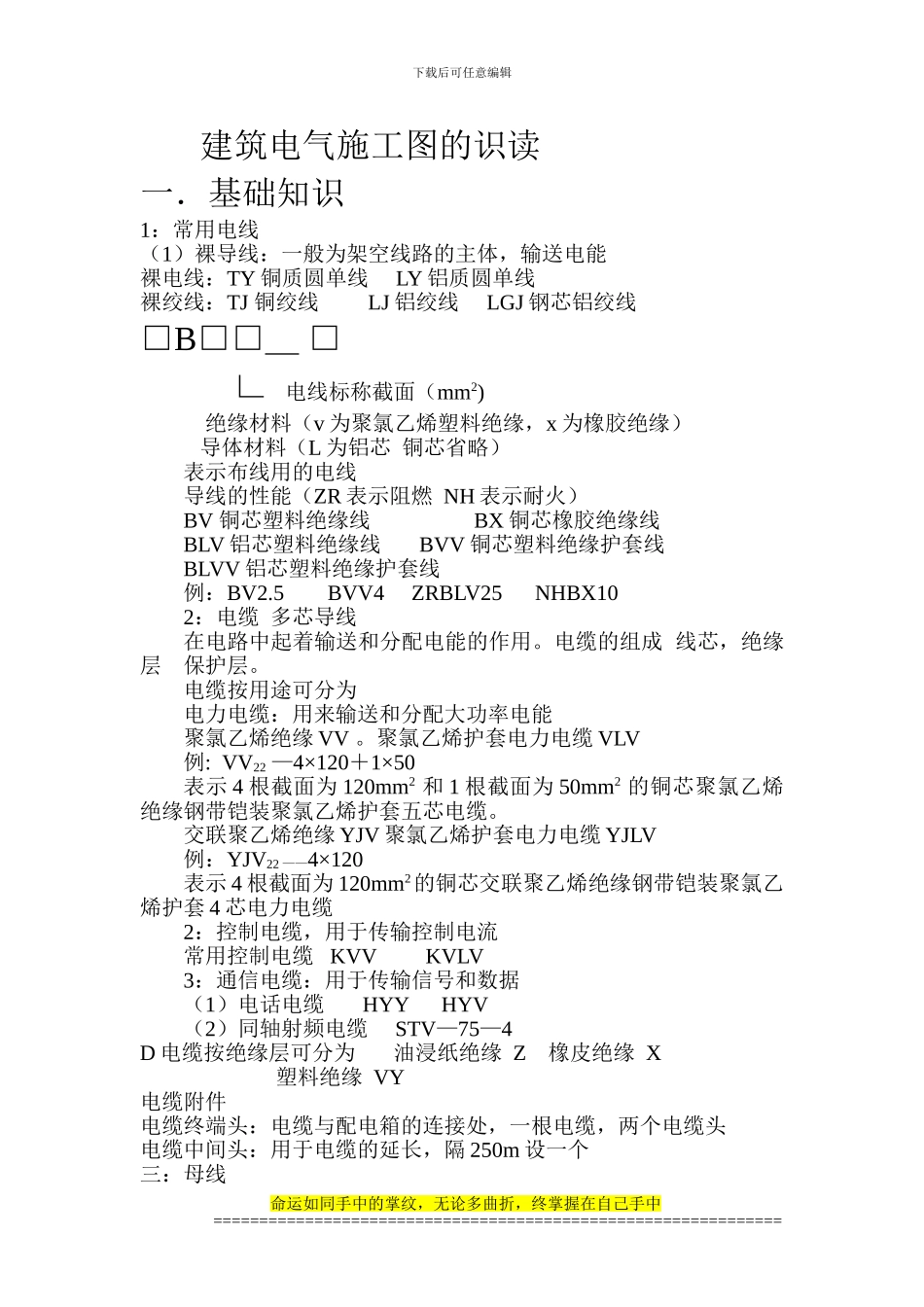

下载后可任意编辑 建筑电气施工图的识读一．基础知识 1：常用电线（1）裸导线：一般为架空线路的主体，输送电能裸电线：TY 铜质圆单线 LY 铝质圆单线裸绞线：TJ 铜绞线 LJ 铝绞线 LGJ 钢芯铝绞线□B□□＿ □ ∟ 电线标称截面（mm2) 绝缘材料（v 为聚氯乙烯塑料绝缘，x 为橡胶绝缘） 导体材料（L 为铝芯 铜芯省略） 表示布线用的电线导线的性能（ZR 表示阻燃 NH 表示耐火）BV 铜芯塑料绝缘线 BX 铜芯橡胶绝缘线 BLV 铝芯塑料绝缘线 BVV 铜芯塑料绝缘护套线BLVV 铝芯塑料绝缘护套线例：BV2.5 BVV4 ZRBLV25 NHBX102：电缆 多芯导线在电路中起着输送和分配电能的作用。电缆的组成 线芯，绝缘层 保护层。电缆按用途可分为电力电缆：用来输送和分配大功率电能聚氯乙烯绝缘 VV 。聚氯乙烯护套电力电缆 VLV例: VV22 —4×120＋1×50表示 4 根截面为 120mm2 和 1 根截面为 50mm2 的铜芯聚氯乙烯绝缘钢带铠装聚氯乙烯护套五芯电缆。交联聚乙烯绝缘 YJV 聚氯乙烯护套电力电缆 YJLV例：YJV22 ——4×120表示 4 根截面为 120mm2的铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套 4 芯电力电缆2：控制电缆，用于传输控制电流常用控制电缆 KVV KVLV3：通信电缆：用于传输信号和数据（1）电话电缆 HYY HYV（2）同轴射频电缆 STV—75—4D 电缆按绝缘层可分为 油浸纸绝缘 Z 橡皮绝缘 X 塑料绝缘 VY电缆附件电缆终端头：电缆与配电箱的连接处，一根电缆，两个电缆头电缆中间头：用于电缆的延长，隔 250m 设一个三：母线命运如同手中的掌纹，无论多曲折，终掌握在自己手中==============================================================下载后可任意编辑1：软母线 用于 35kv 以上高压配电装置中2：硬母线 用于高低压配电所 TMY 硬铜母线 LMY 硬铝母线四：线路敷设代号TC 用电线管敷设 SC 用焊接钢管敷设 CT 用桥架敷设SR 用金属线槽敷设 PC 用硬塑料管敷设 PEC 用半硬塑料管敷设五：线路敷设部位代号WE 沿墙明敷 CE 沿顶棚明敷 BE 沿屋架明敷 CLE 沿柱明敷WC 沿墙暗敷 CC 沿梁暗敷 BC 沿屋架暗敷 CLC 沿柱暗敷FC 沿地板暗敷 SCC 在吊顶内敷设六:线路在平面图上的表示 a—b(c×d)e—fA：线路编号 b:导线型号 c:导线根数 d:导线截面 E:线路敷设方式 f:线路敷设部位例：n1.bv—3×4sc20—fc表示。N1 回路，3 根 4mm2的铜芯聚氯乙烯塑料绝缘线，穿 dn2...
