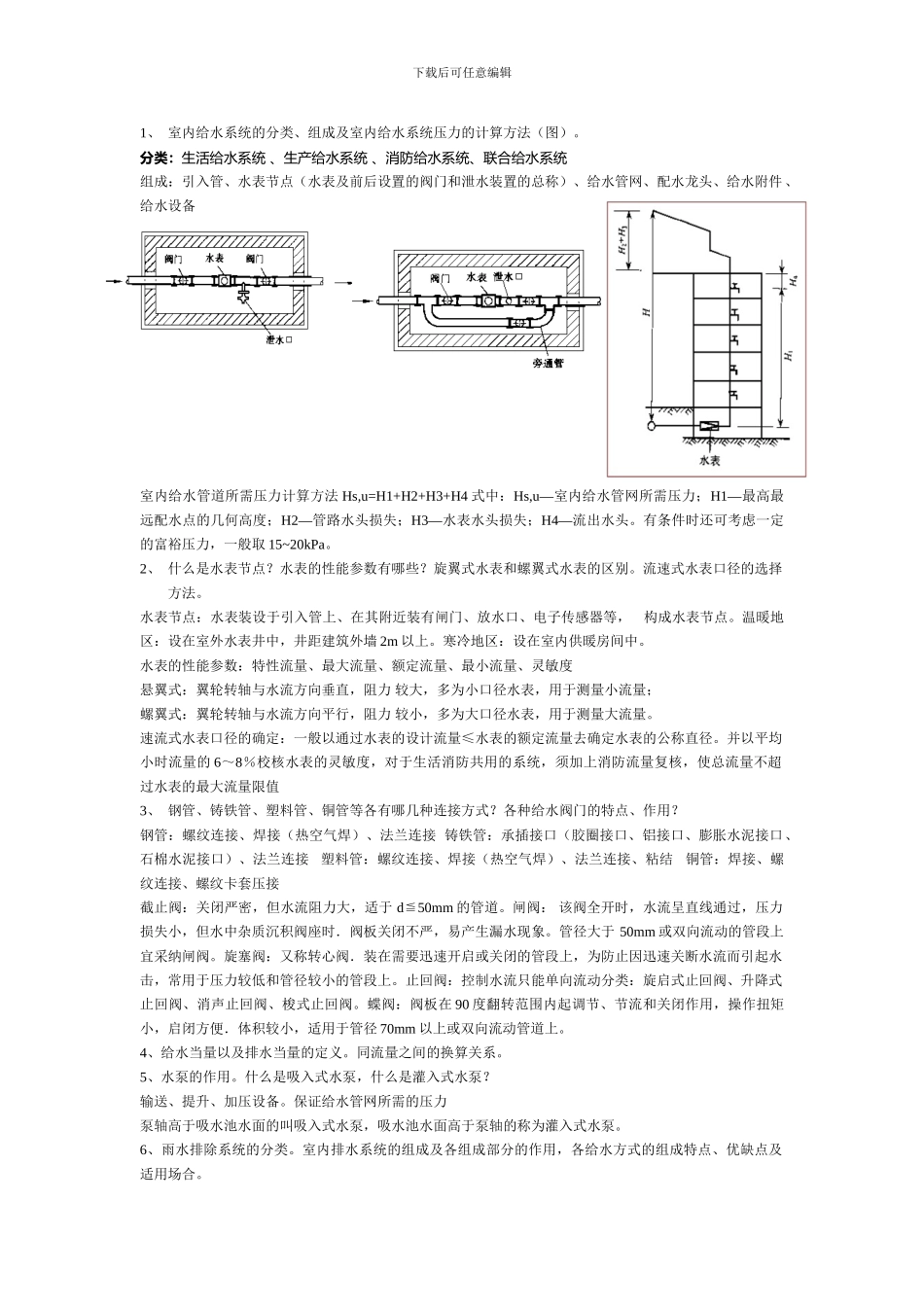

下载后可任意编辑1、 室内给水系统的分类、组成及室内给水系统压力的计算方法(图)。分类:生活给水系统 、生产给水系统 、消防给水系统、联合给水系统组成:引入管、水表节点(水表及前后设置的阀门和泄水装置的总称)、给水管网、配水龙头、给水附件、给水设备室内给水管道所需压力计算方法 Hs,u=H1+H2+H3+H4 式中:Hs,u—室内给水管网所需压力;H1—最高最远配水点的几何高度;H2—管路水头损失;H3—水表水头损失;H4—流出水头。有条件时还可考虑一定的富裕压力,一般取 15~20kPa。 2、 什么是水表节点?水表的性能参数有哪些?旋翼式水表和螺翼式水表的区别。流速式水表口径的选择方法。水表节点:水表装设于引入管上、在其附近装有闸门、放水口、电子传感器等, 构成水表节点。温暖地区:设在室外水表井中,井距建筑外墙 2m 以上。寒冷地区:设在室内供暖房间中。水表的性能参数:特性流量、最大流量、额定流量、最小流量、灵敏度悬翼式:翼轮转轴与水流方向垂直,阻力 较大,多为小口径水表,用于测量小流量;螺翼式:翼轮转轴与水流方向平行,阻力 较小,多为大口径水表,用于测量大流量。速流式水表口径的确定:一般以通过水表的设计流量≤水表的额定流量去确定水表的公称直径。并以平均小时流量的 6~8%校核水表的灵敏度,对于生活消防共用的系统,须加上消防流量复核,使总流量不超过水表的最大流量限值3、 钢管、铸铁管、塑料管、铜管等各有哪几种连接方式?各种给水阀门的特点、作用?钢管:螺纹连接、焊接(热空气焊)、法兰连接 铸铁管:承插接口(胶圈接口、铝接口、膨胀水泥接口、石棉水泥接口)、法兰连接 塑料管:螺纹连接、焊接(热空气焊)、法兰连接、粘结 铜管:焊接、螺纹连接、螺纹卡套压接截止阀:关闭严密,但水流阻力大,适于 d≦50mm 的管道。闸阀: 该阀全开时,水流呈直线通过,压力损失小,但水中杂质沉积阀座时.阀板关闭不严,易产生漏水现象。管径大于 50mm 或双向流动的管段上宜采纳闸阀。旋塞阀:又称转心阀.装在需要迅速开启或关闭的管段上,为防止因迅速关断水流而引起水击,常用于压力较低和管径较小的管段上。止回阀:控制水流只能单向流动分类:旋启式止回阀、升降式止回阀、消声止回阀、梭式止回阀。蝶阀:阀板在 90 度翻转范围内起调节、节流和关闭作用,操作扭矩小,启闭方便.体积较小,适用于管径 70mm 以上或双向流动管道上。4、给水当量以及排水当量的定义。同流...
