建筑钢结构焊接施工工艺-Microsoft-Word-文档VIP免费

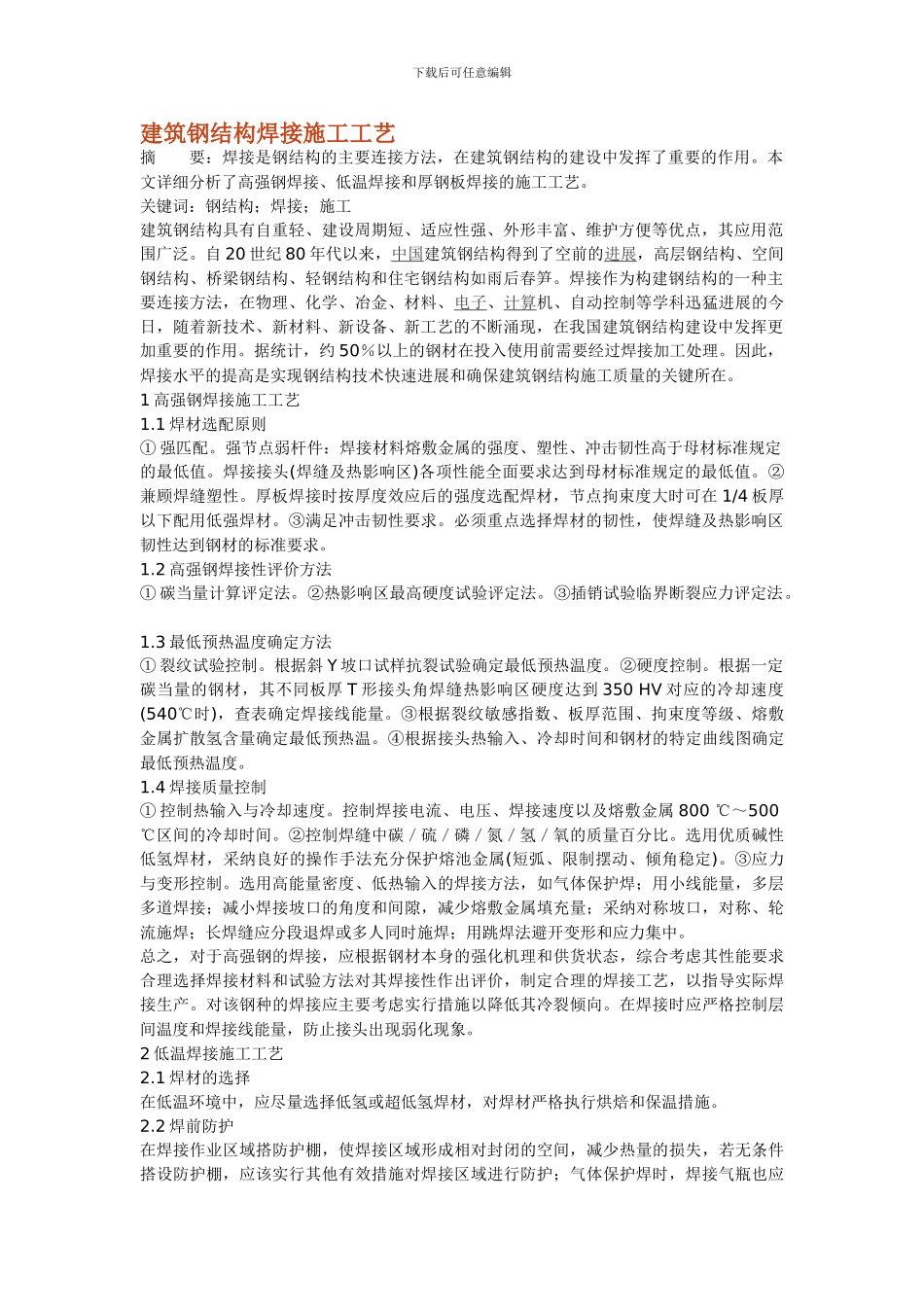

下载后可任意编辑建筑钢结构焊接施工工艺摘 要：焊接是钢结构的主要连接方法，在建筑钢结构的建设中发挥了重要的作用。本文详细分析了高强钢焊接、低温焊接和厚钢板焊接的施工工艺。 关键词：钢结构；焊接；施工 建筑钢结构具有自重轻、建设周期短、适应性强、外形丰富、维护方便等优点，其应用范围广泛。自 20 世纪 80 年代以来，中国建筑钢结构得到了空前的进展，高层钢结构、空间钢结构、桥梁钢结构、轻钢结构和住宅钢结构如雨后春笋。焊接作为构建钢结构的一种主要连接方法，在物理、化学、冶金、材料、电子、计算机、自动控制等学科迅猛进展的今日，随着新技术、新材料、新设备、新工艺的不断涌现，在我国建筑钢结构建设中发挥更加重要的作用。据统计，约 50％以上的钢材在投入使用前需要经过焊接加工处理。因此，焊接水平的提高是实现钢结构技术快速进展和确保建筑钢结构施工质量的关键所在。 1 高强钢焊接施工工艺 1.1 焊材选配原则 ① 强匹配。强节点弱杆件：焊接材料熔敷金属的强度、塑性、冲击韧性高于母材标准规定的最低值。焊接接头(焊缝及热影响区)各项性能全面要求达到母材标准规定的最低值。②兼顾焊缝塑性。厚板焊接时按厚度效应后的强度选配焊材，节点拘束度大时可在 1/4 板厚以下配用低强焊材。③满足冲击韧性要求。必须重点选择焊材的韧性，使焊缝及热影响区韧性达到钢材的标准要求。 1.2 高强钢焊接性评价方法 ① 碳当量计算评定法。②热影响区最高硬度试验评定法。③插销试验临界断裂应力评定法。 1.3 最低预热温度确定方法 ① 裂纹试验控制。根据斜 Y 坡口试样抗裂试验确定最低预热温度。②硬度控制。根据一定碳当量的钢材，其不同板厚 T 形接头角焊缝热影响区硬度达到 350 HV 对应的冷却速度(540℃时)，查表确定焊接线能量。③根据裂纹敏感指数、板厚范围、拘束度等级、熔敷金属扩散氢含量确定最低预热温。④根据接头热输入、冷却时间和钢材的特定曲线图确定最低预热温度。 1.4 焊接质量控制 ① 控制热输入与冷却速度。控制焊接电流、电压、焊接速度以及熔敷金属 800 ℃～500 ℃区间的冷却时间。②控制焊缝中碳／硫／磷／氮／氢／氧的质量百分比。选用优质碱性低氢焊材，采纳良好的操作手法充分保护熔池金属(短弧、限制摆动、倾角稳定)。③应力与变形控制。选用高能量密度、低热输入的焊接方法，如气体保护焊；用小线能量，多层多道焊接；减小焊接坡口的角度和间隙，减少熔敷金属填...
