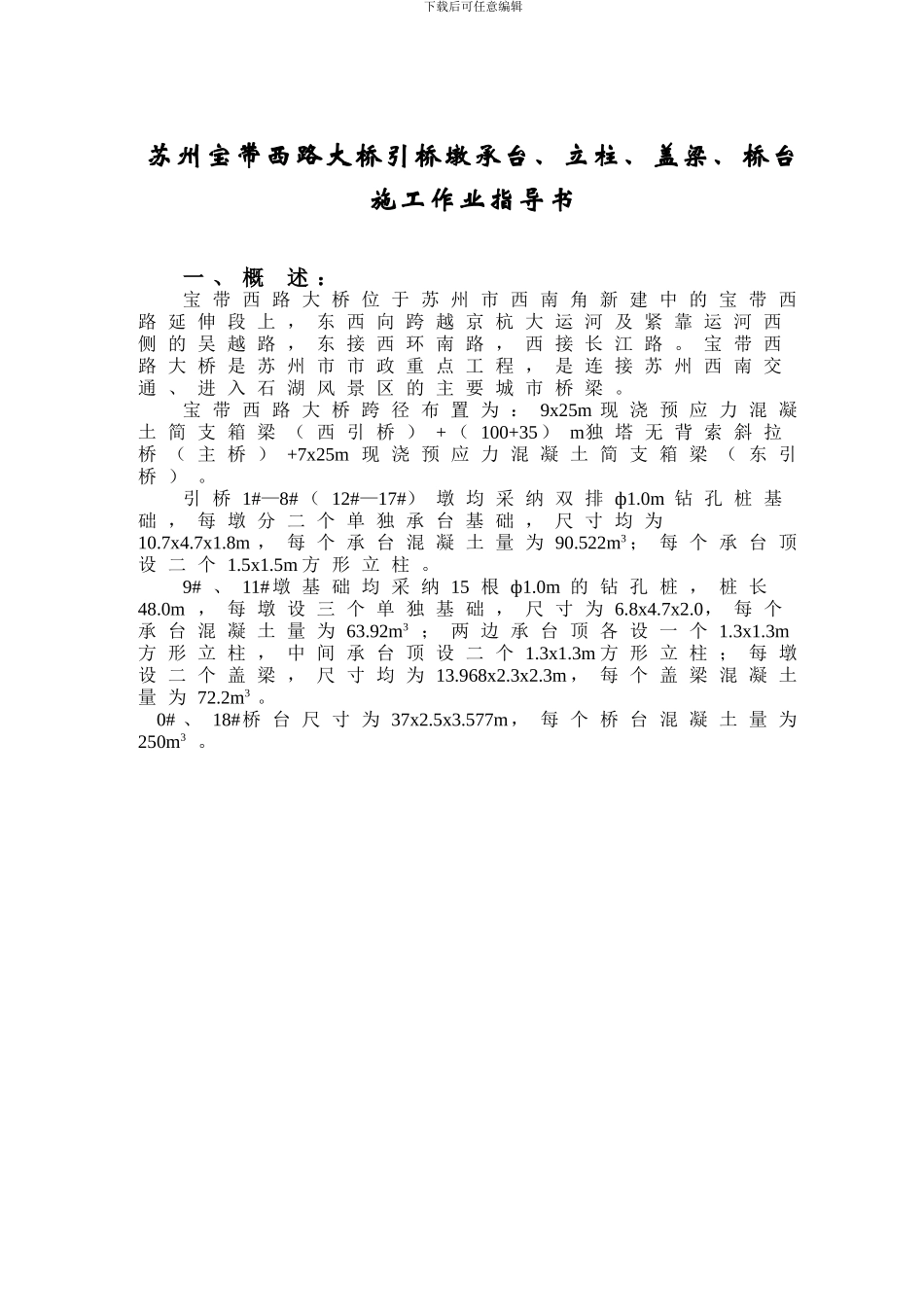

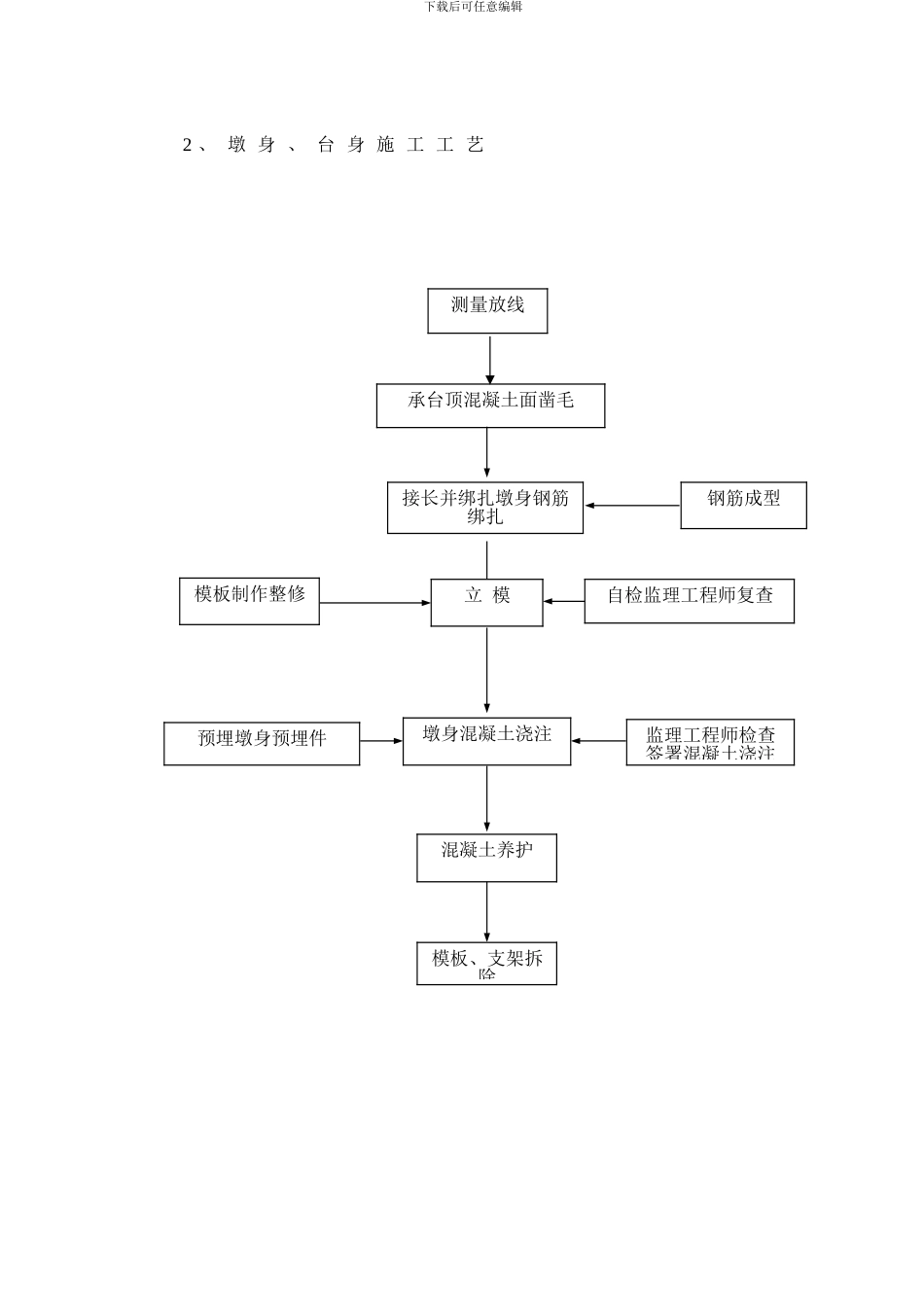

下载后可任意编辑苏州宝带西路大桥引桥墩承台、立柱、盖梁、桥台施工作业指导书一 、 概 述 ：宝 带 西 路 大 桥 位 于 苏 州 市 西 南 角 新 建 中 的 宝 带 西路 延 伸 段 上 ， 东 西 向 跨 越 京 杭 大 运 河 及 紧 靠 运 河 西侧 的 吴 越 路 ， 东 接 西 环 南 路 ， 西 接 长 江 路 。 宝 带 西路 大 桥 是 苏 州 市 市 政 重 点 工 程 ， 是 连 接 苏 州 西 南 交通 、 进 入 石 湖 风 景 区 的 主 要 城 市 桥 梁 。宝 带 西 路 大 桥 跨 径 布 置 为 ： 9x25m 现 浇 预 应 力 混 凝土 简 支 箱 梁 （ 西 引 桥 ） + （ 100+35） m独 塔 无 背 索 斜 拉桥 （ 主 桥 ） +7x25m 现 浇 预 应 力 混 凝 土 简 支 箱 梁 （ 东 引桥 ） 。引 桥 1#—8# （ 12#—17#） 墩 均 采 纳 双 排 ф1.0m 钻 孔 桩 基础 ， 每 墩 分 二 个 单 独 承 台 基 础 ， 尺 寸 均 为10.7x4.7x1.8m ， 每 个 承 台 混 凝 土 量 为 90.522m3 ； 每 个 承 台 顶设 二 个 1.5x1.5m 方 形 立 柱 。9# 、 11#墩 基 础 均 采 纳 15 根 ф1.0m 的 钻 孔 桩 ， 桩 长48.0m ， 每 墩 设 三 个 单 独 基 础 ， 尺 寸 为 6.8x4.7x2.0， 每 个承 台 混 凝 土 量 为 63.92m3 ； 两 边 承 台 顶 各 设 一 个 1.3x1.3m方 形 立 柱 ， 中 间 承 台 顶 设 二 个 1.3x1.3m 方 形 立 柱 ； 每 墩设 二 个 盖 梁 ， 尺 寸 均 为 13.968x2.3x2.3m ， 每 个 盖 梁 混 凝 土量 为 72.2m3 。 0# 、 18#桥 台 尺 寸 为 37x2.5x3.577m， 每 个 桥 台 混 凝 土 量 为250m3 。下载后可任意编辑二 、 施 工 工 艺 流 程1 、 承 台 施 工 工 艺 流 程测量放线基坑开挖设排水设施凿除多余桩头、桩基检测钢筋成型钢筋绑扎自检监理工程师复查立 模模板制作整修监理工程师检查签署混凝土浇注预埋墩身钢筋承台混凝土浇注混凝土养护、拆模垫层施工验 槽基坑回填下载后可任意编辑2 、 墩 身 、 台 身 施 工 工 艺测量放线承台顶混凝土面凿毛钢筋成型接长并绑扎墩身钢筋绑扎自检监理工程师复查立 模模板制作整修监理工...
