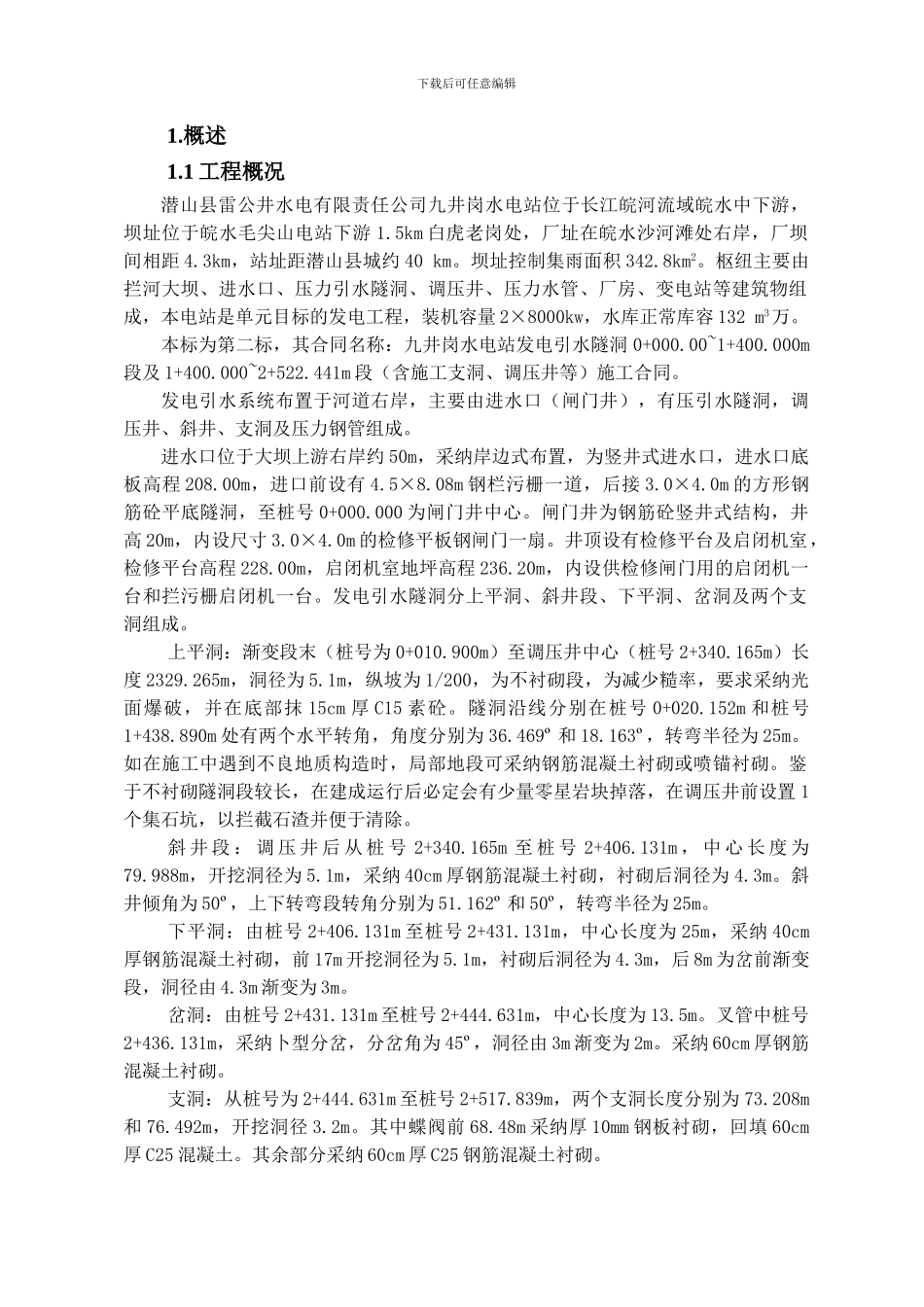

下载后可任意编辑1.概述1.1 工程概况潜山县雷公井水电有限责任公司九井岗水电站位于长江皖河流域皖水中下游，坝址位于皖水毛尖山电站下游 1.5km 白虎老岗处，厂址在皖水沙河滩处右岸，厂坝间相距 4.3km，站址距潜山县城约 40 km。坝址控制集雨面积 342.8km2。枢纽主要由拦河大坝、进水口、压力引水隧洞、调压井、压力水管、厂房、变电站等建筑物组成，本电站是单元目标的发电工程，装机容量 2×8000kw，水库正常库容 132 m3万。本标为第二标，其合同名称：九井岗水电站发电引水隧洞 0+000.00~1+400.000m段及 1+400.000~2+522.441m 段（含施工支洞、调压井等）施工合同。发电引水系统布置于河道右岸，主要由进水口（闸门井），有压引水隧洞，调压井、斜井、支洞及压力钢管组成。进水口位于大坝上游右岸约 50m，采纳岸边式布置，为竖井式进水口，进水口底板高程 208.00m，进口前设有 4.5×8.08m 钢栏污栅一道，后接 3.0×4.0m 的方形钢筋砼平底隧洞，至桩号 0+000.000 为闸门井中心。闸门井为钢筋砼竖井式结构，井高 20m，内设尺寸 3.0×4.0m 的检修平板钢闸门一扇。井顶设有检修平台及启闭机室，检修平台高程 228.00m，启闭机室地坪高程 236.20m，内设供检修闸门用的启闭机一台和拦污栅启闭机一台。发电引水隧洞分上平洞、斜井段、下平洞、岔洞及两个支洞组成。上平洞：渐变段末（桩号为 0+010.900m）至调压井中心（桩号 2+340.165m）长度 2329.265m，洞径为 5.1m，纵坡为 1/200，为不衬砌段，为减少糙率，要求采纳光面爆破，并在底部抹 15cm 厚 C15 素砼。隧洞沿线分别在桩号 0+020.152m 和桩号1+438.890m 处有两个水平转角，角度分别为 36.469º 和 18.163º，转弯半径为 25m。如在施工中遇到不良地质构造时，局部地段可采纳钢筋混凝土衬砌或喷锚衬砌。鉴于不衬砌隧洞段较长，在建成运行后必定会有少量零星岩块掉落，在调压井前设置 1个集石坑，以拦截石渣并便于清除。斜 井 段 ： 调 压 井 后 从 桩 号 2+340.165m 至 桩 号 2+406.131m ， 中 心 长 度 为79.988m，开挖洞径为 5.1m，采纳 40cm 厚钢筋混凝土衬砌，衬砌后洞径为 4.3m。斜井倾角为 50º，上下转弯段转角分别为 51.162º 和 50º，转弯半径为 25m。下平洞：由桩号 2+406.131m 至桩号 2+431.131m，中心长度为 25m，采纳 40cm厚钢筋混凝土衬砌，前 17m 开挖洞径为 5.1m，衬砌后洞径为 4.3m，后 8m...
