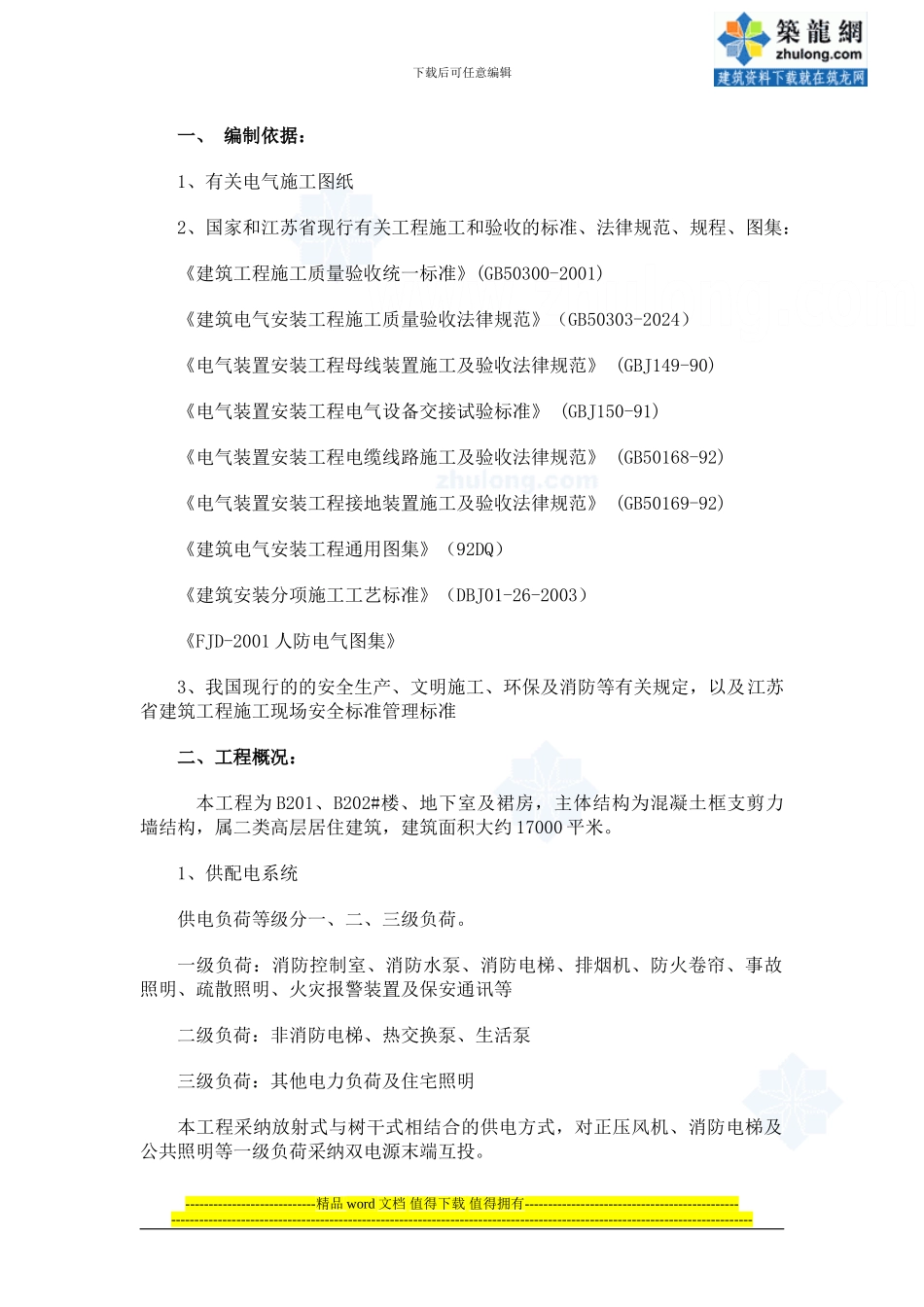

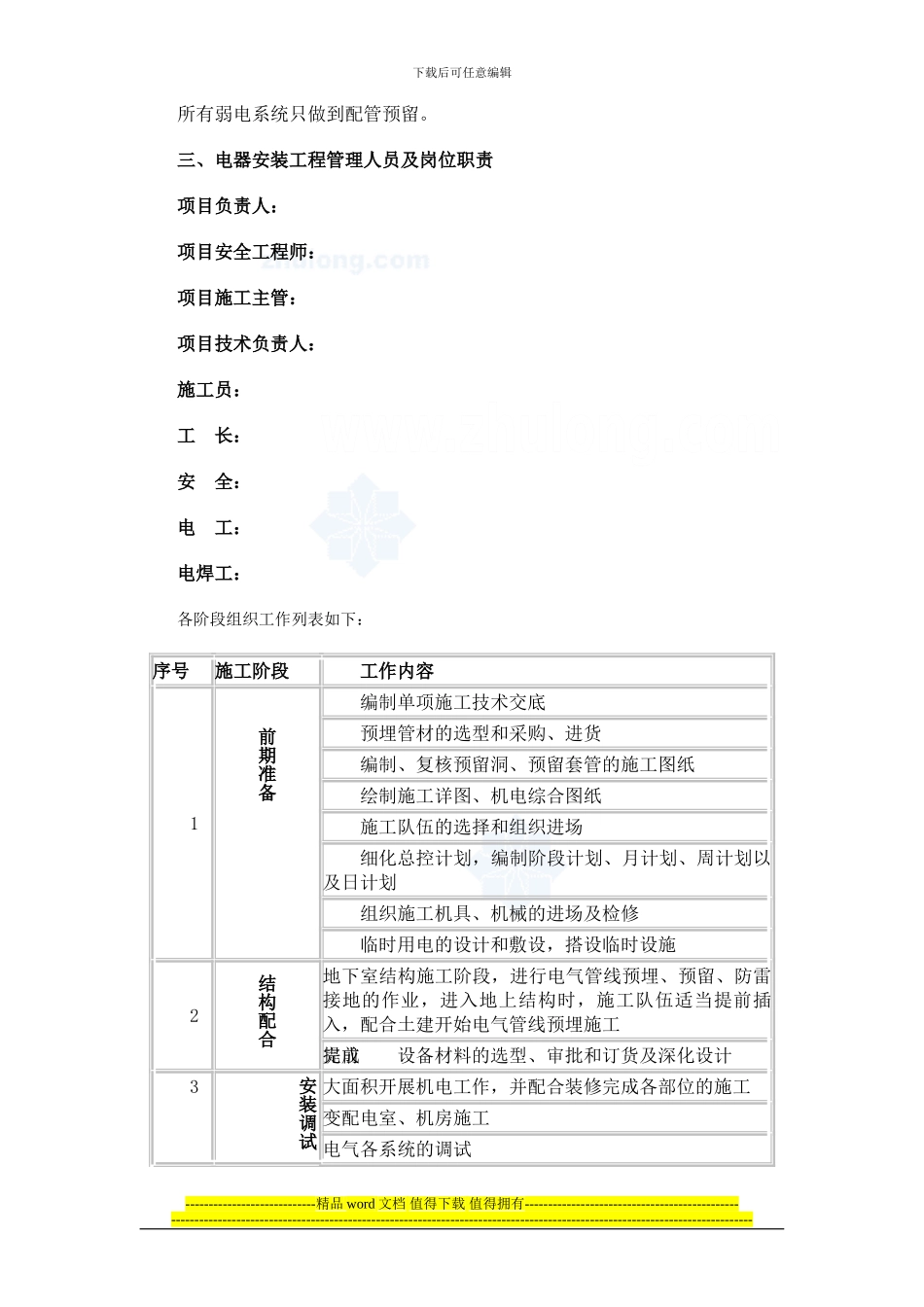

下载后可任意编辑一、 编制依据：1、有关电气施工图纸2、国家和江苏省现行有关工程施工和验收的标准、法律规范、规程、图集：《建筑工程施工质量验收统一标准》(GB50300-2001)《建筑电气安装工程施工质量验收法律规范》（GB50303-2024）《电气装置安装工程母线装置施工及验收法律规范》 (GBJ149-90)《电气装置安装工程电气设备交接试验标准》 (GBJ150-91)《电气装置安装工程电缆线路施工及验收法律规范》 (GB50168-92)《电气装置安装工程接地装置施工及验收法律规范》 (GB50169-92) 《建筑电气安装工程通用图集》（92DQ）《建筑安装分项施工工艺标准》（DBJ01-26-2003）《FJD-2001 人防电气图集》3、我国现行的的安全生产、文明施工、环保及消防等有关规定，以及江苏省建筑工程施工现场安全标准管理标准二、工程概况： 本工程为 B201、B202#楼、地下室及裙房，主体结构为混凝土框支剪力墙结构，属二类高层居住建筑，建筑面积大约 17000 平米。1、供配电系统供电负荷等级分一、二、三级负荷。一级负荷：消防控制室、消防水泵、消防电梯、排烟机、防火卷帘、事故照明、疏散照明、火灾报警装置及保安通讯等二级负荷：非消防电梯、热交换泵、生活泵三级负荷：其他电力负荷及住宅照明本工程采纳放射式与树干式相结合的供电方式，对正压风机、消防电梯及公共照明等一级负荷采纳双电源末端互投。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑2、照明系统照明系统包括一般照明、局部照明和应急照明。住宅楼梯等采纳声光控制，以利于节能，消防强启。地下室车道日光灯作为应急照明灯采纳 EPS 供电。所有灯具都加装一根接地线。照明、插座均由不同的支路供电，所有插座回路均设漏电断路器保护（动作电流 30mA）。3、动力配电系统本工对一、二级负荷均采纳双电源末端自投方式（引至不同低压母线段），小于、等于 15KW 的电动机采纳直接启动的方式，大于 15KW 的电动机采纳降压启动方式。消防动力配电干线选用 ZR-YJV 交联聚乙烯 90℃电力电缆。消防动力及照明支线选用 ZR-BV-500V 聚乙烯绝缘铜芯阻然导线，所有支线均穿钢管沿墙及楼板暗敷。4、防雷及接地系统本工程根据二级建筑物设置防雷保护措施采纳 TN-S ...
