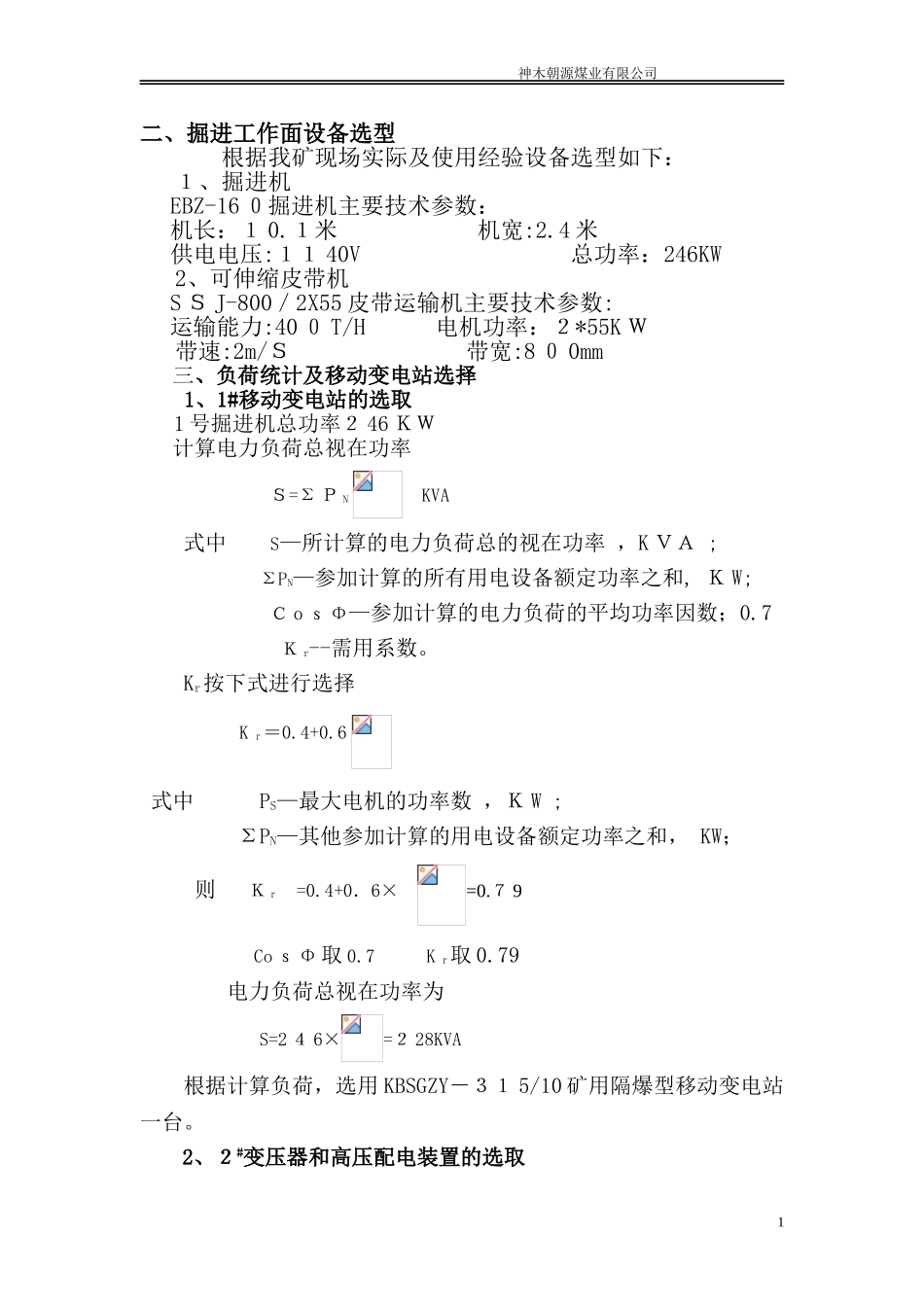

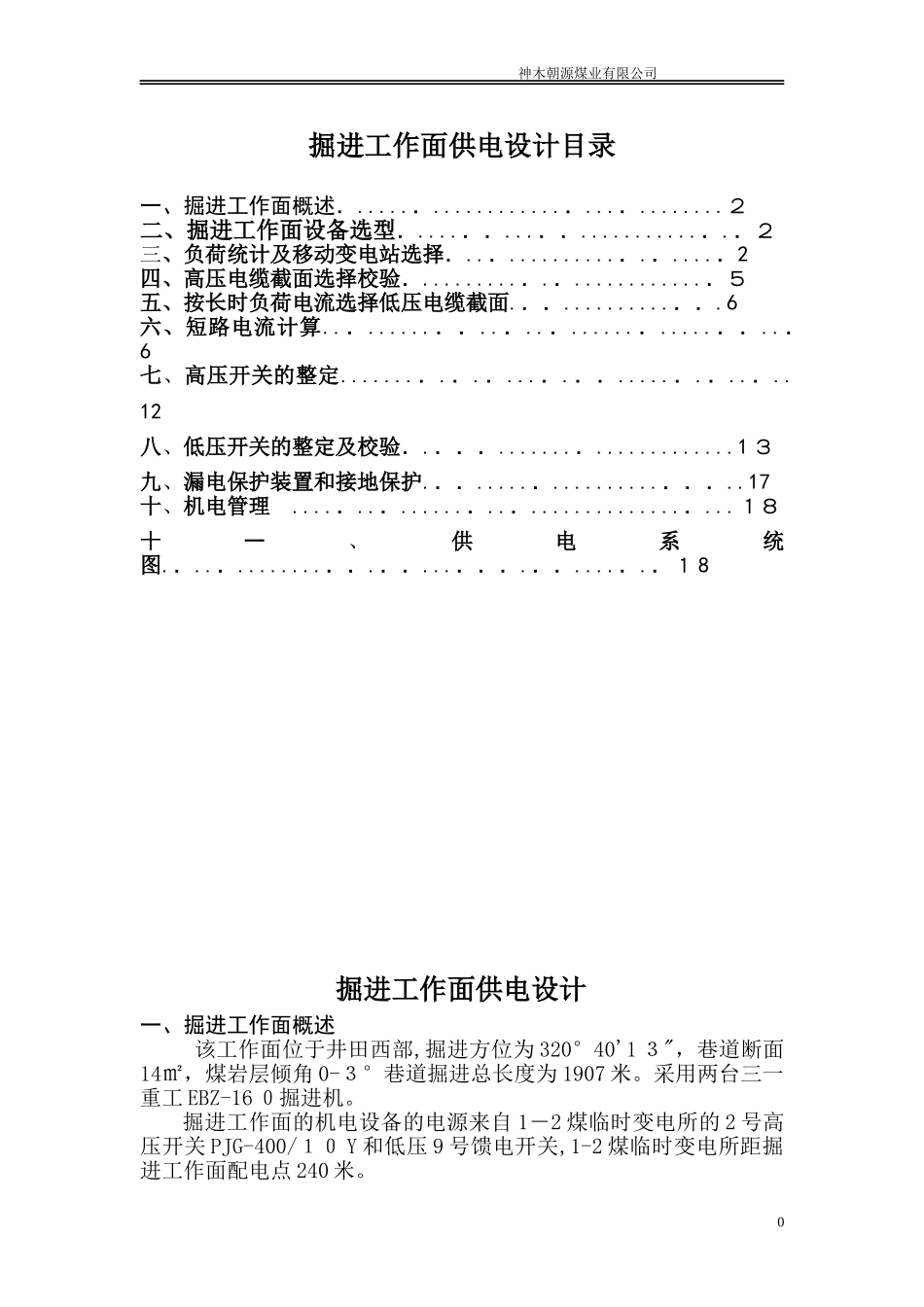

0神木朝源煤业有限公司掘进工作面供电设计目录一、掘进工作面概述．.....．............．...．........２二、掘进工作面设备选型．....．．...．．...........．.．２三、负荷统计及移动变电站选择．..．..........．.．....．2四、高压电缆截面选择校验．.........．.．............．５五、按长时负荷电流选择低压电缆截面.．．..........．．.6六、短路电流计算..．......．．..．..．......．.....．．..．6七、高压开关的整定.......．.．.．...．.．．.....．.．..．..12八、低压开关的整定及校验．.．．．.......．.............1３九、漏电保护装置和接地保护.．．.....．..........．．．..17十、机电管理....．..．......．..．..............．...１８十一、供电系统图.．..．........．．.．．...．．．.．．....．.．１8掘进工作面供电设计一、掘进工作面概述该工作面位于井田西部,掘进方位为320°40'1３"，巷道断面14㎡，煤岩层倾角0-３°巷道掘进总长度为1907米。采用两台三一重工EBZ-16０掘进机。掘进工作面的机电设备的电源来自1－2煤临时变电所的2号高压开关PJG-400/１０Y和低压9号馈电开关,1-2煤临时变电所距掘进工作面配电点240米。1神木朝源煤业有限公司二、掘进工作面设备选型根据我矿现场实际及使用经验设备选型如下：１、掘进机EBZ-16０掘进机主要技术参数：机长：１0.１米机宽:2.4米供电电压:１１40V总功率：246KW2、可伸缩皮带机SＳJ-800／2X55皮带运输机主要技术参数:运输能力:40０T/H电机功率：２*55KＷ带速:2m/Ｓ带宽:8０0mm三、负荷统计及移动变电站选择1、1#移动变电站的选取1号掘进机总功率２46ＫＷ计算电力负荷总视在功率Ｓ=ΣＰNKVA式中S—所计算的电力负荷总的视在功率，KＶＡ;ΣPN—参加计算的所有用电设备额定功率之和,ＫW;ＣｏｓΦ—参加计算的电力负荷的平均功率因数；0.7Ｋr--需用系数。Kr按下式进行选择Kｒ＝0.4+0.6式中PS—最大电机的功率数，ＫW;ΣPN—其他参加计算的用电设备额定功率之和，KW；则Ｋｒ=0.4+0．6×=0.７9CoｓΦ取0.7Kｒ取0.79电力负荷总视在功率为S=2４6×=２28KVA根据计算负荷，选用KBSGZY－３１5/10矿用隔爆型移动变电站一台。2、２#变压器和高压配电装置的选取2神木朝源煤业有限公司2号掘进机总功率24６KW计算电力负荷总视在功率S＝ΣPNＫVA式中S—所计算的电力负荷总的视在功率,KVＡ;ΣPN—参加计算的所有用电设备额定功率之和,ＫW;ＣosΦ—参加计算的电力负荷的平均功率因数；０．７Kｒ-－需用系数。Ｋｒ按下式进行选择Kr=0．４+0.6式中PS—最大电机的功率数,ＫW;ΣＰＮ—其他参加计算的用电设备额定功率之和，KW；则Ｋｒ=0．4＋0.6×＝0．79CosΦ取0.7Kr取0.7９电力负荷总视在功率为Ｓ=246×=228KVA根据计算负荷，选用KBＳG-500/1０矿用隔爆型干式变压器一台和隔爆型高压配电装置PＢG47-５0０/10Y一台。3、输送机变压器和高压配电装置的选取２台带式输送机的总功率为220ＫＷ计算电力负荷总视在功率Kr=0．４＋０．６×=０．５5CosΦ取0.７Kr取0.6电力负荷总视在功率为3神木朝源煤业有限公司Ｓ=2２０×=188KＶA根据计算负荷,选用KＢＳG－５００／10Y矿用隔爆型式变压器变电一台和隔爆型高压配电装置ＰBG1-30０／10Y一台。四、高压电缆截面选择校验按设计规定及矿用高压电缆选型,初选MYＪV22型矿用10KV铜芯、阻燃电缆。1、供掘进机高压电缆截面选择（L１)１）按长时允许电流选电缆截面式中ΣPN—参加计算的所有用电设备额定功率之和,KW；Kr--需用系数。ＣoｓΦ—参加计算的电力负荷的平均功率因数；根据矿用高压ＭＹＪＶ２2电缆长时允许载流量查表得70mm2电缆为15２A>1６.７A满足要求。3)按允许电压损失校验ΔＵ%=ＰLK=0.8×(0.5８8+0.078×0.５７7)=0.5%<——高压电缆线路中的电压损失百分数。K——兆瓦公里负荷矩电缆中电压损失百分数;10KV时,K＝1·（R0+Ｘ0taｎφ)。——电缆输送的有功功率，兆瓦。L——电缆长度,km。——允许电压损失百分数。按电压损失校验，满足要求。五、按长时负荷电流选择低压电缆截面长时负荷电流要求电缆截面载流量大于等于电缆长时间负荷电流。1、综掘机电缆(L5)选择：式中ΣPN—参加...
