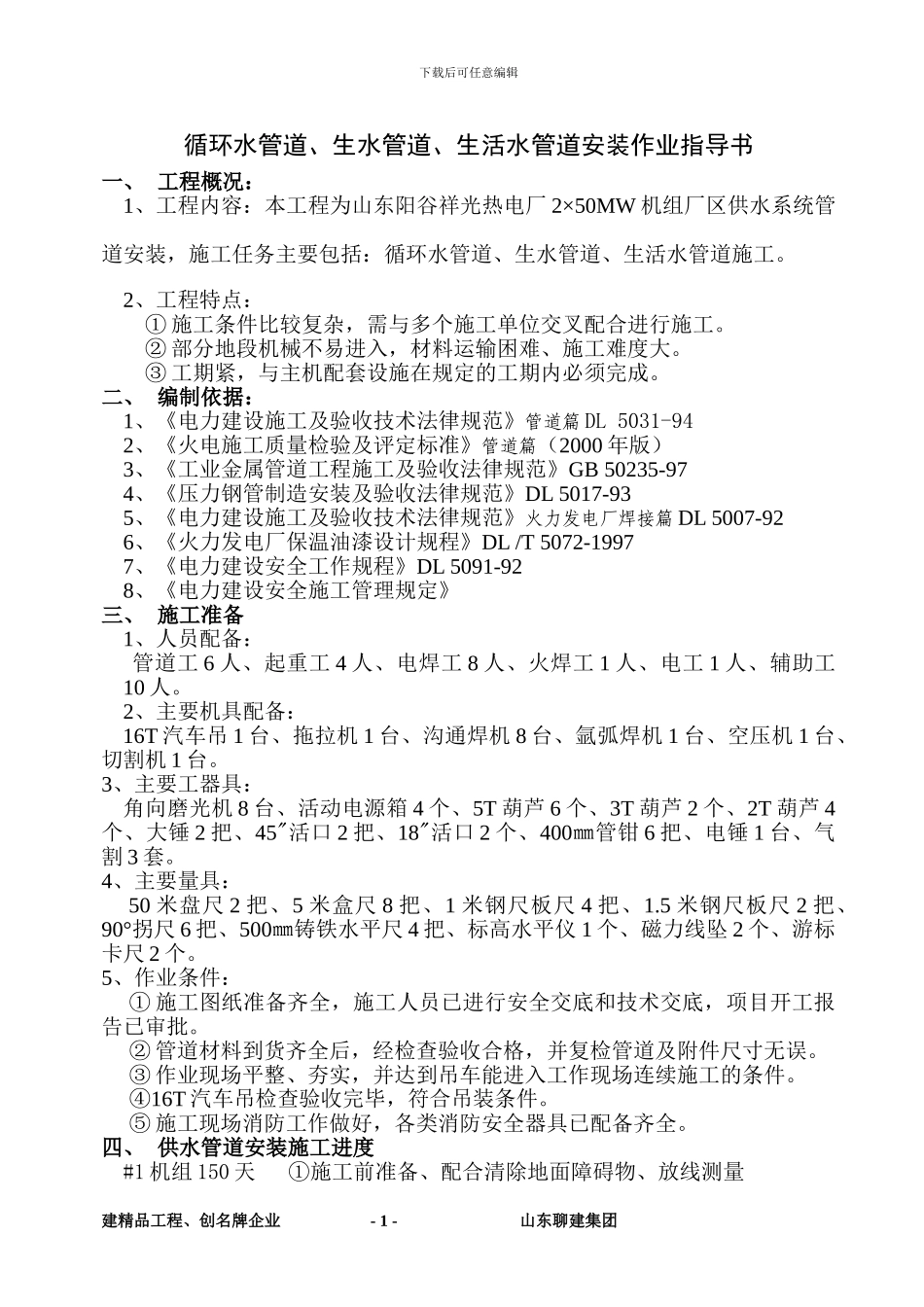

下载后可任意编辑循环水管道、生水管道、生活水管道安装作业指导书一、 工程概况：1、工程内容：本工程为山东阳谷祥光热电厂 2×50MW 机组厂区供水系统管道安装，施工任务主要包括：循环水管道、生水管道、生活水管道施工。2、工程特点：① 施工条件比较复杂，需与多个施工单位交叉配合进行施工。② 部分地段机械不易进入，材料运输困难、施工难度大。③ 工期紧，与主机配套设施在规定的工期内必须完成。二、 编制依据：1、《电力建设施工及验收技术法律规范》管道篇 DL 5031-942、《火电施工质量检验及评定标准》管道篇（2000 年版）3、《工业金属管道工程施工及验收法律规范》GB 50235-974、《压力钢管制造安装及验收法律规范》DL 5017-935、《电力建设施工及验收技术法律规范》火力发电厂焊接篇 DL 5007-926、《火力发电厂保温油漆设计规程》DL /T 5072-19977、《电力建设安全工作规程》DL 5091-928、《电力建设安全施工管理规定》三、 施工准备1、人员配备： 管道工 6 人、起重工 4 人、电焊工 8 人、火焊工 1 人、电工 1 人、辅助工10 人。2、主要机具配备：16T 汽车吊 1 台、拖拉机 1 台、沟通焊机 8 台、氩弧焊机 1 台、空压机 1 台、切割机 1 台。3、主要工器具：角向磨光机 8 台、活动电源箱 4 个、5T 葫芦 6 个、3T 葫芦 2 个、2T 葫芦 4个、大锤 2 把、45"活口 2 把、18"活口 2 个、400㎜管钳 6 把、电锤 1 台、气割 3 套。4、主要量具：50 米盘尺 2 把、5 米盒尺 8 把、1 米钢尺板尺 4 把、1.5 米钢尺板尺 2 把、90°拐尺 6 把、500㎜铸铁水平尺 4 把、标高水平仪 1 个、磁力线坠 2 个、游标卡尺 2 个。5、作业条件：① 施工图纸准备齐全，施工人员已进行安全交底和技术交底，项目开工报告已审批。② 管道材料到货齐全后，经检查验收合格，并复检管道及附件尺寸无误。③ 作业现场平整、夯实，并达到吊车能进入工作现场连续施工的条件。④16T 汽车吊检查验收完毕，符合吊装条件。⑤ 施工现场消防工作做好，各类消防安全器具已配备齐全。四、 供水管道安装施工进度#1 机组 150 天 ①施工前准备、配合清除地面障碍物、放线测量建精品工程、创名牌企业 - 1 - 山东聊建集团下载后可任意编辑② 支架制作安装、管道防腐、管道安装③ 焊接检验、水压试验、接口防腐④ 管沟全部整理、系统检查验收#2 机组 220 天 ①施工前准备...
